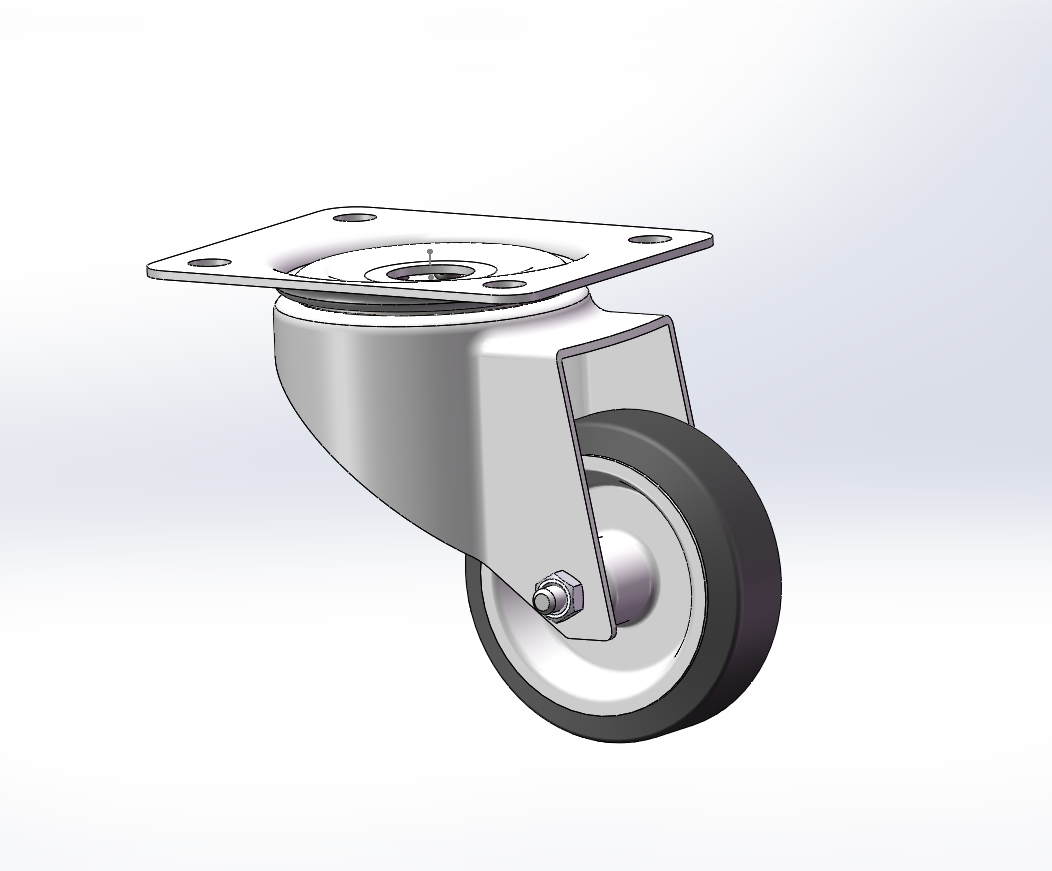

Опорное колесо (SRC 97)

Обод прессованный из листовой стали, оцинкован, шинка из полуэластичной черной резины, диаметр колеса 80 мм, платформенное крепление, для увеличенных нагрузок, до 100 кг.
Тип осевого подшипника: роликовый
Диаметр: 80мм
Высота: 108мм
Ширина шинки: 24мм
Осевое смещение: 35мм
Размер платформы: 104Х80мм
Расстояние между отверстиями в платформе: 76Х56мм
Размер отверстия: 9Х14мм
Грузоподъемность: 100кг

Состав: 3D сборка и детали Язык документа

Софт: SolidWorks 14 SP3

Сайт: www

Файлы:
Болт_В_7798-70.SLDPRT
Гайка_А_5927-70.SLDPRT
Основание.SLDPRT
Площадка.SLDPRT
Ролик SRC 97.SLDASM
Ролик.SLDPRT
Сборка сепаратора.SLDASM
Сепаратор.SLDPRT
Сфера.SLDPRT
