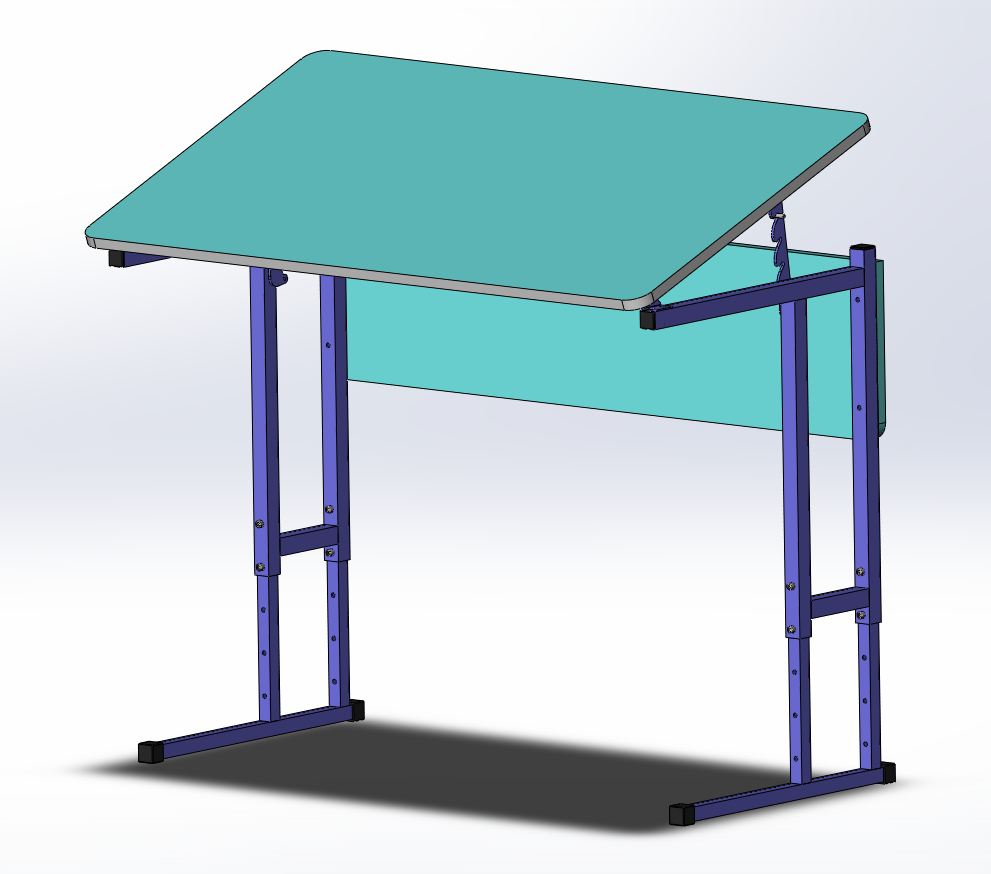

Парта ученическая с отклоняемой столешней

Парта ученическая с регулировкой по высоте и наклону столешницы. Подходит для всех ростовых групп. Регулируется по углу наклона в пределах от горизонтали до 30 градусов с шагом 5 градусов. Изготавливается из профильных стальных труб 25х25х1,5мм и 20х20х1,5мм, а также из листовой стали разных толщин. Используются технологии резки, сварки, сверления труб, а также лазерной резки листовой стали и гибки на прессе. Красить порошковой краской. Столешница изготавливается из ЛДСП нужного цвета, обкатывается ПВХ-кромкой толщиной 1-2мм.

Состав: 3Д-модель, гибочные и сварочные чертежи металлических элементов конструкции стола

Софт: SolidWorks 2012

Файлы:
Парта/
Парта/00СБ.SLDASM
Парта/Лазер/
Парта/Лазер/01-03-ухо_столешни-сталь2мм-2шт.DXF
Парта/Лазер/02-03-ухо_кронштейна-сталь2мм-2шт.DXF
Парта/Лазер/01-04-гребёнка-сталь4мм-2шт.SLDDRW
Парта/Лазер/01-04-гребёнка-сталь4мм-2шт.DXF
Парта/Лазер/01-03-ухо_столешни.SLDDRW
Парта/заглушка_трубы_25х25_внутр.SLDPRT
Парта/02-01-опора.SLDDRW
Парта/02СБ-верхний_кронштейн.SLDDRW
Парта/столешня_и_экран.SLDDRW
Парта/01-03-ухо_столешни.PDF
Парта/парта-СБ.PDF
Парта/01-01.SLDPRT
Парта/02-01.SLDPRT
Парта/01-04-гребёнка-сталь4мм-2шт.PDF
Парта/столешня_и_экран.PDF
Парта/02-03-ухо_кронштейна.SLDDRW
Парта/02-03.SLDPRT
Парта/01-03.SLDPRT
Парта/02СБ.SLDASM
Парта/02-01-опора.PDF
Парта/01-04.SLDPRT
Парта/02СБ-верхний_кронштейн.PDF
Парта/парта.JPG
Парта/02-02_зерк.SLDPRT
Парта/заглушка_трубы_20х20_наружн.SLDPRT
Парта/01-03-ухо_столешни.SLDDRW
Парта/01-03_зерк.SLDPRT
Парта/ФГС/
Парта/ФГС/01-02-экран-ЛДСП16мм_голубой-1шт.DXF
Парта/ФГС/01-01-столешня-ЛДСП16мм_голубое-1шт.DXF
Парта/парта-СБ.SLDDRW
Парта/01СБ.SLDASM
Парта/02СБ_зерк.SLDASM
Парта/02-03_зерк.SLDPRT
Парта/01-04-гребёнка.SLDDRW
Парта/02-02.SLDPRT
Парта/01-02.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
