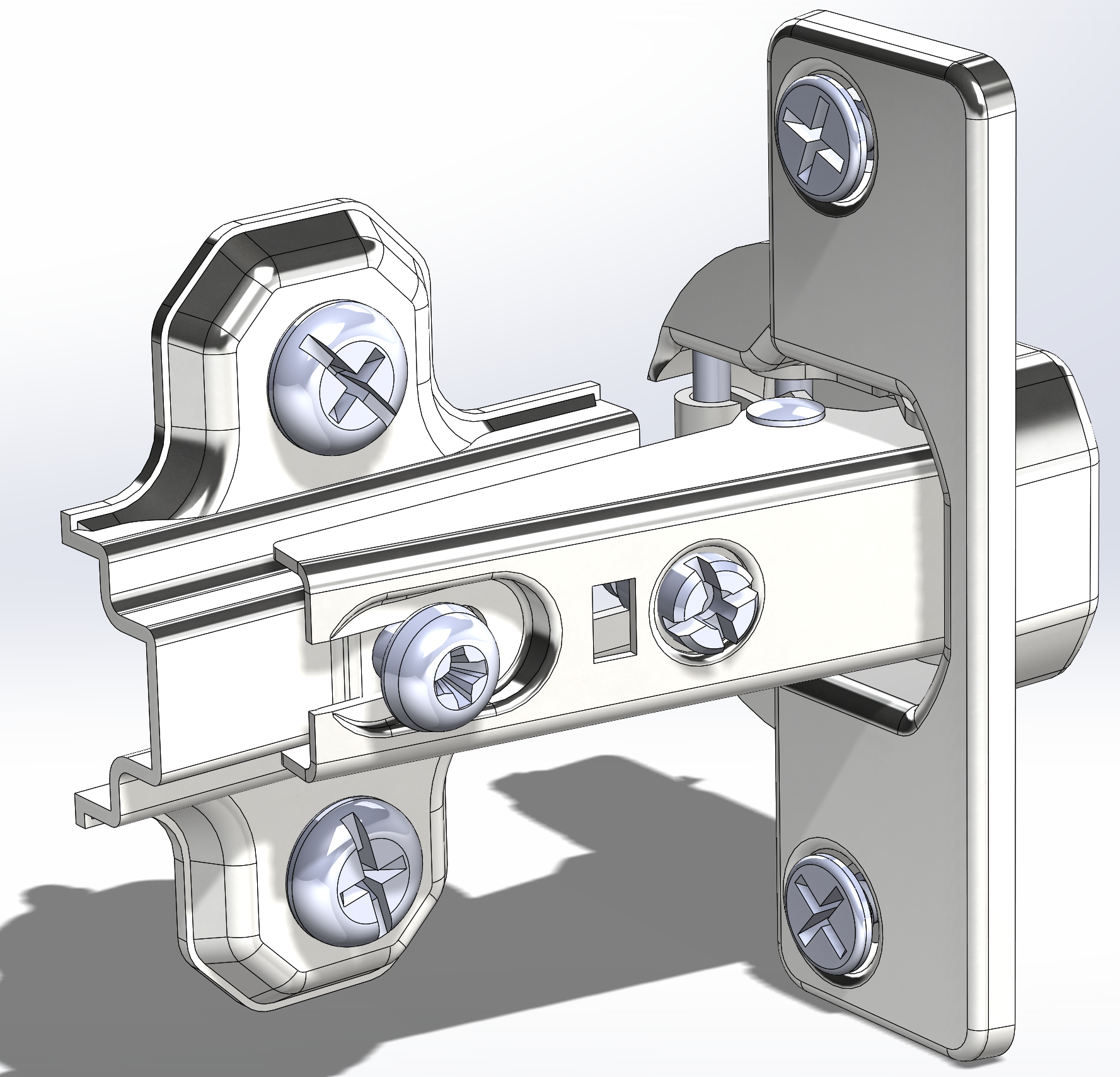

Детальная сборка дверной накладной петли с планками D5 и D3 в конфигурации ОТКРЫТО и ЗАКРЫТО.
Скрытая петля Slide-on 2333
Hettich Art.1 078 660
накладная навеска
• Скрытая петля для надвижного монтажа
• Для толщины двери от 14 мм
• Диаметр чашки 35 мм
• С функцией самозакрывания
• Встроенная регулировка наложения + 0,5 мм/ - 2,5 мм
• Встроенная регулировка глубины ± 2 мм
• Регулировка высоты на монтажной планке ± 2 мм
• Чашка/консоль петли сталь никелированная
DANGER Hidden
Винт регулятор.SLDPRT
Винт фиксатор.SLDPRT
Завеса дверки петли накладной.SLDASM
Завеса стенки.SLDASM
Накладка.SLDPRT
Петля накладная Hettich.png
Петля накладная Hettich.SLDASM
Планка монтажная D3.SLDPRT
Планка монтажная D5 Hettich.SLDPRT
Планка монтажная D5.SLDPRT
Плечо.SLDPRT
Рычаг.SLDPRT
Скоба петли.SLDPRT
Чашка Т42.SLDPRT
Штифт01.SLDPRT
Штифт02.SLDPRT
Шуруп (Евро) 6.3х13 Комби.SLDPRT
Шуруп 4x13.SLDPRT
