Рабочий стол модульный

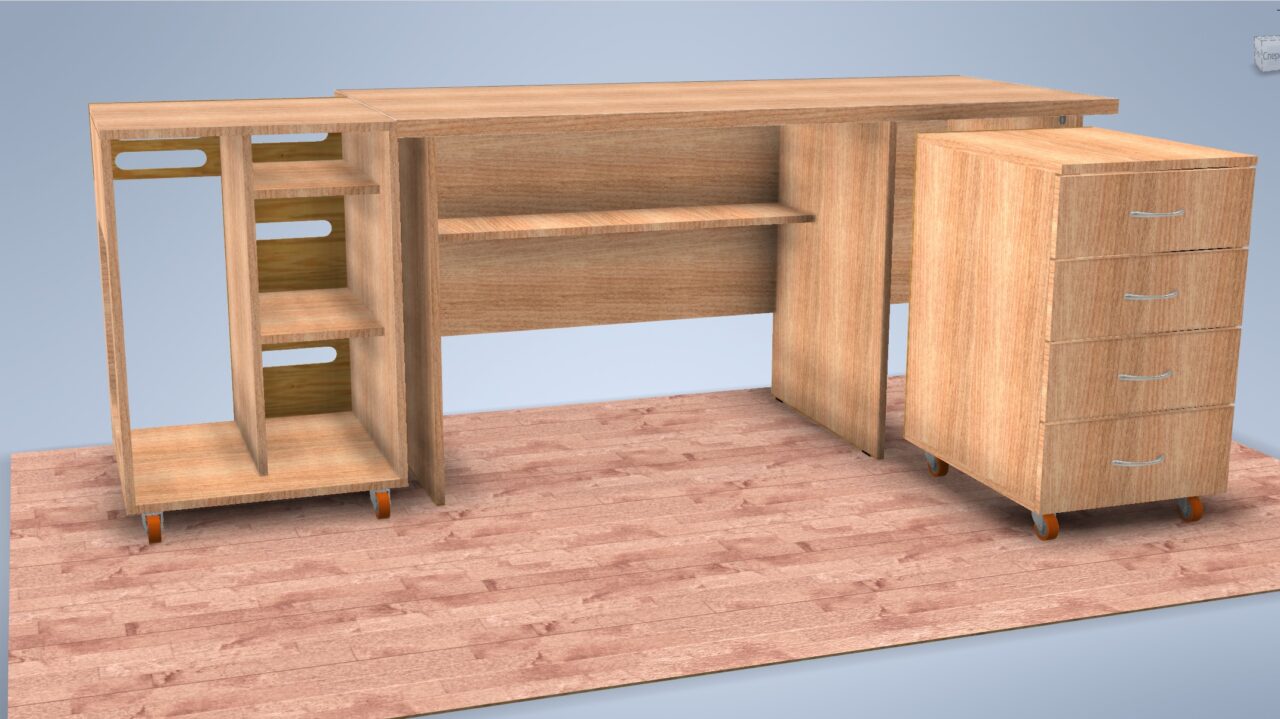

Рабочий стол модульный на два монитора диагональю 32". Две тумбы на гелевых роликах: -тумба под системный блок проветриваемая с возможностью установить принтер сверху, и тумба с выдвижными ящикам выкатная, что дает возможность использовать столешницу как дополнительный столик.
Когда стал работать проектировщиком встал вопрос о приобретении второго монитора и на имеющийся рабочий стол они не помещались. Поиски стола по мебельным магазинам, который мне действительно бы понравился не увенчались успехом. Тогда и решил сконструировать и собрать сам. Стол действительно получился удобным.

Габариты 1500(Д)х650(Ш)х740(В), тумба на роликах для системного блока 500(Д)х500(Ш)х740(В), тумба с ящиками 400(Ш)х510(Г)х685(В)

Состав: 3D сборка, Рабочий стол модульный с тумбами

Софт: Inventor 2024

Файлы:

Каталог
Строительство
Интерьер и мебель
Рабочий стол модульный

Винт ISO 7048_М4х35.ipt

Винт _потай крест М6х10_DIN 965.ipt

Мебельный винт-Конфирмат ST6х50.ipt

Опора мебельная плоская.ipt

Пол.ipt

Рабочее место.iam

Ручка мебельная_Вид1.ipt

Саморез потай 3.9x25_DIN 7504.ipt

Саморез ПШМ-С 4,2х25.ipt

Уголок мебельный стяжной_Тип 01.ipt

Футорка мебельная М6х10.ipt

Шкант мебельный 8х35.ipt

Шуруп потай крестовый 4.2х16_ISO 7050.ipt

Шуруп потай крестовый ST3.5х13_ISO7050.ipt

Тумба системного блока/ТС-01В.ipt

Тумба системного блока/ТС-01З.ipt

Тумба системного блока/ТС-01Л.ipt

Тумба системного блока/ТС-01Н.ipt

Тумба системного блока/ТС-01П.ipt

Тумба системного блока/ТС-01С.ipt

Тумба системного блока/ТС-02П1.ipt

Тумба системного блока/ТС-02П2.ipt

Тумба системного блока/Туба системного блока.iam

Тумба системного блока/Держатель полки 01/ДП01-01.ipt

Тумба системного блока/Держатель полки 01/ДП01-02.ipt

Тумба системного блока/Держатель полки 01/ДП01.iam

Тумба с ящиками/Тумба.iam

Тумба с ящиками/ТЯ03-ВП.ipt

Тумба с ящиками/ТЯ03-ЗС.ipt

Тумба с ящиками/ТЯ03-ЛП.ipt

Тумба с ящиками/ТЯ03-НП.ipt

Тумба с ящиками/ТЯ03-ПП.ipt

Тумба с ящиками/Я01-01.ipt

Тумба с ящиками/Я01-Л.ipt

Тумба с ящиками/Я01-Н.ipt

Тумба с ящиками/Я01-П.ipt

Тумба с ящиками/Я01-СЗ.ipt

Тумба с ящиками/Я01-СП.ipt

Тумба с ящиками/Я02-01.ipt

Тумба с ящиками/Я02-Л.ipt

Тумба с ящиками/Я02-П.ipt

Тумба с ящиками/Я02-СЗ.ipt

Тумба с ящиками/Я02-СП.ipt

Тумба с ящиками/Я03-01.ipt

Тумба с ящиками/Я03-Л.ipt

Тумба с ящиками/Я03-П.ipt

Тумба с ящиками/Я03-СЗ.ipt

Тумба с ящиками/Я03-СП.ipt

Тумба с ящиками/Я04-01.ipt

Тумба с ящиками/Я04-Л.ipt

Тумба с ящиками/Я04-П.ipt

Тумба с ящиками/Я04-СЗ.ipt

Тумба с ящиками/Я04-СП.ipt

Тумба с ящиками/Ящик-01.iam

Тумба с ящиками/Ящик-02.iam

Тумба с ящиками/Ящик-03.iam

Тумба с ящиками/Ящик-04.iam

Стол рабочий/Кромка столешницы ПХВ 32мм.ipt

Стол рабочий/СР01-01.ipt

Стол рабочий/СР01-02.ipt

Стол рабочий/СР02-З1.ipt

Стол рабочий/СР02-З2.ipt

Стол рабочий/СР02-Л.ipt

Стол рабочий/СР02-НС.ipt

Стол рабочий/СР02-П.ipt

Стол рабочий/СР02-ПЛ.ipt

Стол рабочий/СР02-С.ipt

Стол рабочий/Стол.iam

Ролик мебельный/РМ-01.ipt

Ролик мебельный/РМ-02.ipt

Ролик мебельный/РМ-03.ipt

Ролик мебельный/РМ-04.ipt

Ролик мебельный/РМ-05.ipt

Ролик мебельный/РМ-06.ipt

Ролик мебельный/РМ-07.ipt

Ролик мебельный/Ролик РМ.iam

Ролик мебельный/Шуруп потай крестовый 4.2х16_ISO 7050.ipt

Полновыкатная направляющяя L=450 H45_1/ПН-01_Направляющая стеновая.ipt

Полновыкатная направляющяя L=450 H45_1/ПН-02.ipt

Полновыкатная направляющяя L=450 H45_1/ПН-03_Направляющая промежуточная.ipt

Полновыкатная направляющяя L=450 H45_1/ПН-04_Каретка внутренняя.ipt

Полновыкатная направляющяя L=450 H45_1/ПН-05_Шарик металлический.ipt

Полновыкатная направляющяя L=450 H45_1/ПН-06_Фронтальный стопор.ipt

Полновыкатная направляющяя L=450 H45_1/ПН-07_Каретка наружная.ipt

Полновыкатная направляющяя L=450 H45_1/ПН-08_Направляющая ящика.ipt

Полновыкатная направляющяя L=450 H45_1/ПН-09_Rivet.ipt

Полновыкатная направляющяя L=450 H45_1/ПН-10_Замок.ipt

Полновыкатная направляющяя L=450 H45_1/ПН-Каретка внутренняя.iam

Полновыкатная направляющяя L=450 H45_1/ПН-Каретка наружная.iam

Полновыкатная направляющяя L=450 H45_1/ПН-Направляющая промежуточная.iam

Полновыкатная направляющяя L=450 H45_1/ПН-Направляющая стеновая.iam

Полновыкатная направляющяя L=450 H45_1/ПН-Направляющая ящика.iam

Полновыкатная направляющяя L=450 H45_1/Полновыкатная направляющяя L=450 H45.iam

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
