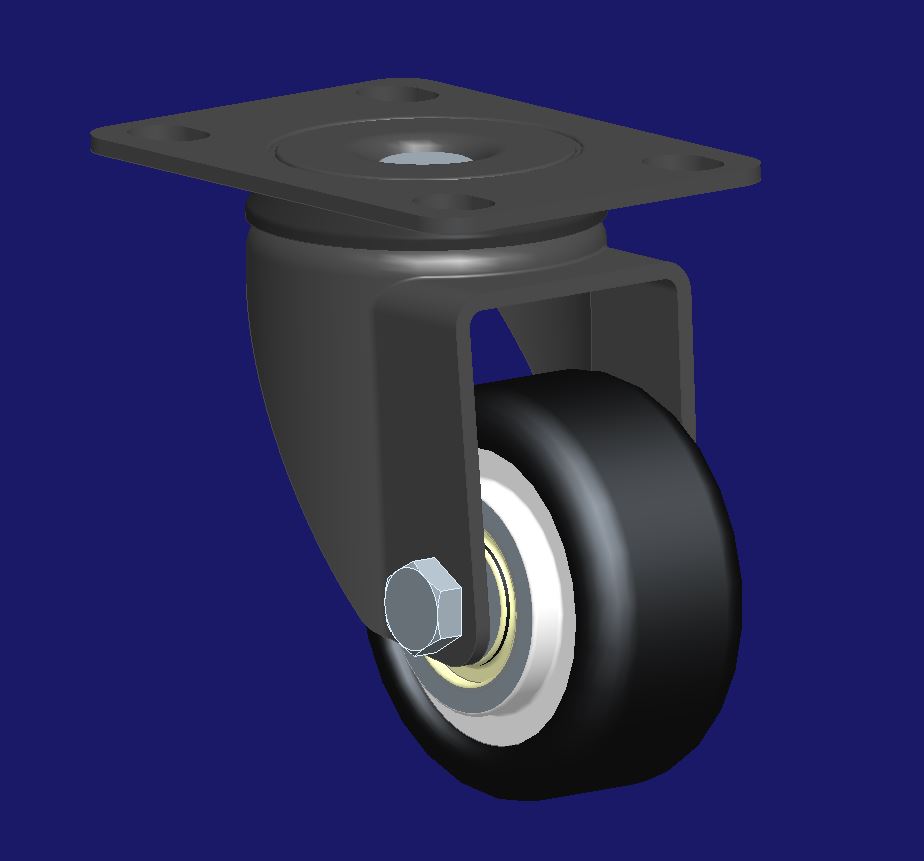

Ролик поворотный для электротехнических/телекоммуникационных шкафов (Диаметр 50мм, высота 72мм)

Сборочная модель поворотного ролика применяемого для электротехнических и телекоммуникационных металлических шкафов. Грузоподъемность 40 кг. Высота ролика 72мм. Диаметр-ширина колеса 50х26мм. Размер посадочной площадки 70х51мм. Посадочный размер крепежных отверстий на площадке ролика 35х54мм (4 отв.). Сборка содержит 8 деталей.

Состав: 3D Сборка

Софт: Creo Parametric Pro/Engineer 5

Файлы:
Rollers/
Rollers/iso4014.prt.1
Rollers/bearing_race.prt.1
Rollers/roller.prt.1
Rollers/rivet.prt.1
Rollers/rollers_wb-ca-10.asm.1
Rollers/gaika-m6.xpr
Rollers/Ролики.idx
Rollers/gai-gost-5927-70-5915-70.prt.1
Rollers/base.prt.1
Rollers/iso4014m06x40.xpr
Rollers/puanson_m6.prt.1
Rollers/washer.prt.1
Rollers/rollers_wb-ca-10_asm.igs
Rollers/bracket.prt.1
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
