КОМПАС 3D 18

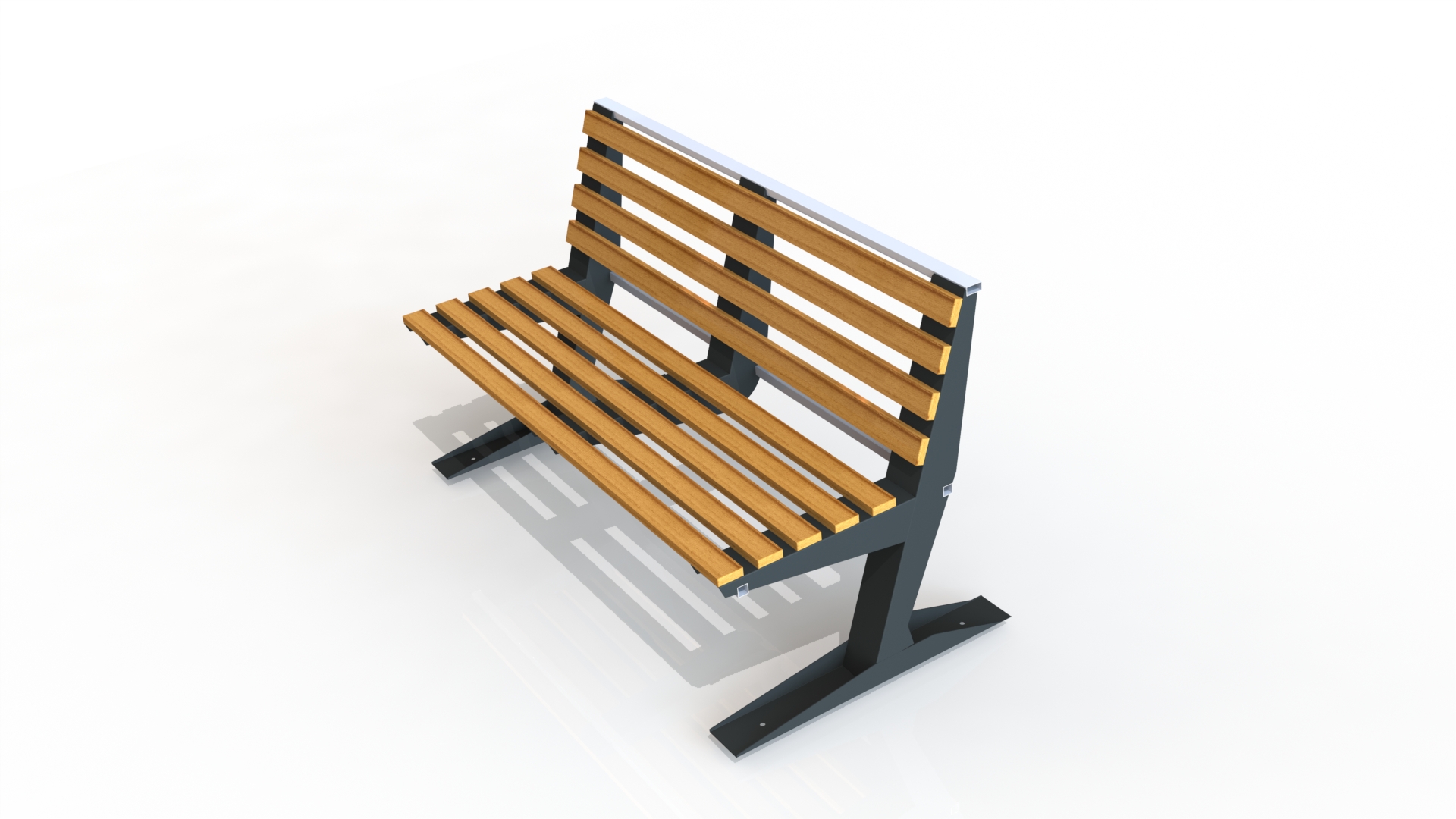

Скамья уличная

Боковина скамьи выполнена из листового металла толщиной 2мм, сборка производится из 3-х частей. Габариты боковины: 745х870х105.
Центральная часть приваривается к профильным трубам
Для каркаса жесткости используются профильные трубы 25х25 и 40х20.
Длина лавочки зависит от длины профильных труб.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2017

Просмотр файлов
Древесина перекладина 1500х60х20.SLDPRT
ножка вертикаль центр.SLDPRT
ножка вертикаль.SLDPRT
ножка_низ.SLDPRT
поджопник.SLDPRT
Сборка ОБЩАЯ.SLDASM
Сборка центр.SLDASM
Сборка_боковина.SLDASM
Труба 25х25 1500мм.SLDPRT
Труба 40х20 1500мм.SLDPRT
