Стапель

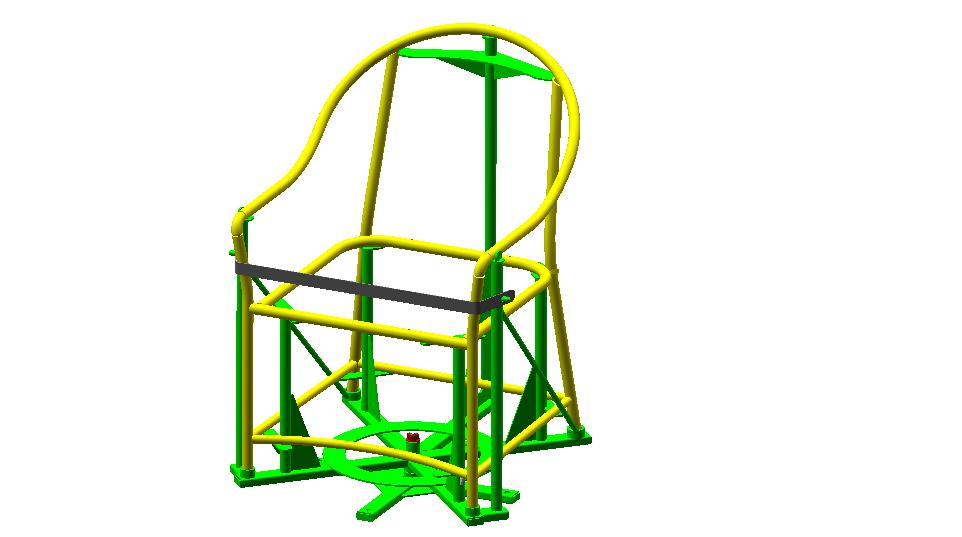

Стапель ПН-24.00.000СБ для сборки и сварки каркаса кресла выполнен в виде сварных основания из прямоугольной трубы с цилиндрической осью и вертушки из прямоугольной трубы в основании со втулками. Поверх труб основания приварены втулки, стойки с кронштейном и опорами для установки деталей каркаса кресла. Стойки зафиксированы относительно основания вертушки косынками и подкосами. Вертушка закреплена гайкой на оси основания. Удержание и фиксация деталей каркаса кресла на вертушке осуществляется резиновой стяжкой. Имеется комплект рабочих чертежей

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:
ПН-24.01.000СБ Основание.SLDASM
ПН-24.02.000СБ Вертушка.SLDASM
Гайка М12-7Н ГОСТ 5915-70.SLDPRT
Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT
ПН-24.00.001 Стяжка.SLDPRT
ПН-24.01.001 Перемычка.SLDPRT
ПН-24.01.002 Ось.SLDPRT
ПН-24.01.003 Перемычка.SLDPRT
ПН-24.01.004 Заглушка.SLDPRT
ПН-24.01.005 Косынка.SLDPRT
ПН-24.02.001 Втулка.SLDPRT
ПН-24.02.002 Перемычка.SLDPRT
ПН-24.02.003 Перемычка.SLDPRT
ПН-24.02.004-01 Втулка.SLDPRT
ПН-24.02.004 Втулка.SLDPRT
ПН-24.02.005-01 Стойка.SLDPRT
ПН-24.02.005-02 Стойка.SLDPRT
ПН-24.02.005-03 Стойка.SLDPRT
ПН-24.02.005 Стойка.SLDPRT
ПН-24.02.006-01 Опора.SLDPRT
ПН-24.02.006-02 Опора.SLDPRT
ПН-24.02.006-03 Опора.SLDPRT
ПН-24.02.006 Опора.SLDPRT
ПН-24.02.007 Упор.SLDPRT
ПН-24.02.008 Опора.SLDPRT
ПН-24.02.009 Консоль.SLDPRT
ПН-24.02.010 Кронштейн.SLDPRT
ПН-24.02.011 Косынка.SLDPRT
ПН-24.02.012 Косынка.SLDPRT
ПН-24.02.013 Косынка.SLDPRT
ПН-24.02.014 Накладка.SLDPRT
ПН-24.02.015 Консоль.SLDPRT
ПН-24.02.016 Подкос.SLDPRT
ПН-24.02.017 Штырь.SLDPRT
ПН-24.02.018 Косынка.SLDPRT
Шайба 12.0112 ГОСТ 11371-78.SLDPRT
Шайба 16.0.019 ГОСТ 11371-78.SLDPRT
СМ-20.01.000СБ Каркас кресла.SLDASM
СМ-20.01.001 Спинка-подлокотник.SLDPRT
СМ-20.01.002 Стойка передняя.SLDPRT
СМ-20.01.003 Уголок.SLDPRT
СМ-20.01.004 Опора.SLDPRT
СМ-20.01.007-01 Стойка задняя.SLDPRT
СМ-20.01.007 Стойка задняя.SLDPRT
СМ-20.01.006 Основание сиденья.SLDPRT
СМ-20.01.005 Распорка.SLDPRT
СМ-20.01.009 Перемычка передняя.SLDPRT
СМ-20.01.013 Распорка.SLDPRT
СМ-20.01.014 Распорка.SLDPRT
ПН-24.00.000СБ Стапель.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
