Стойка администратора в стиле LOFT

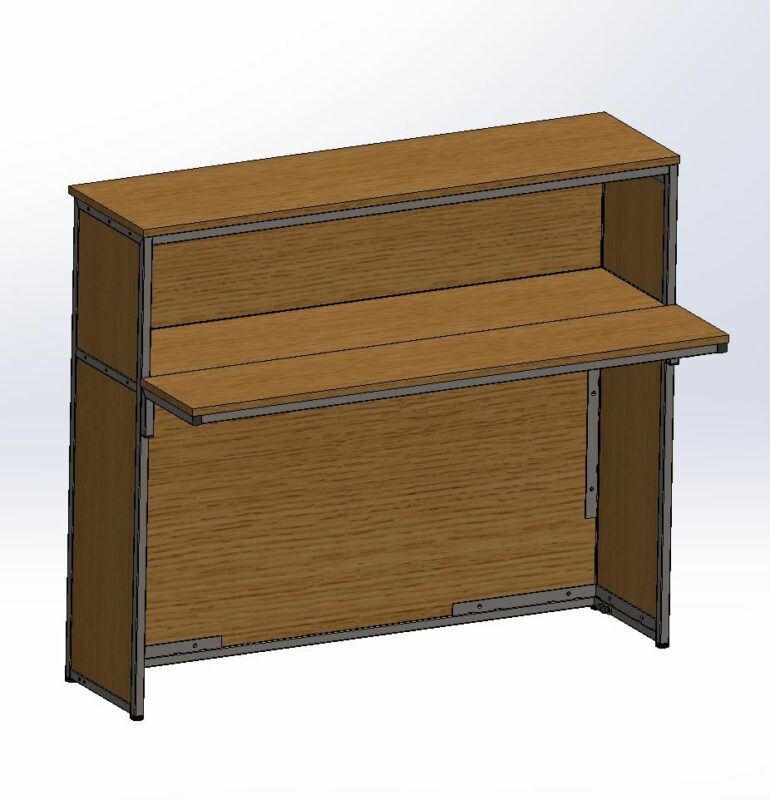

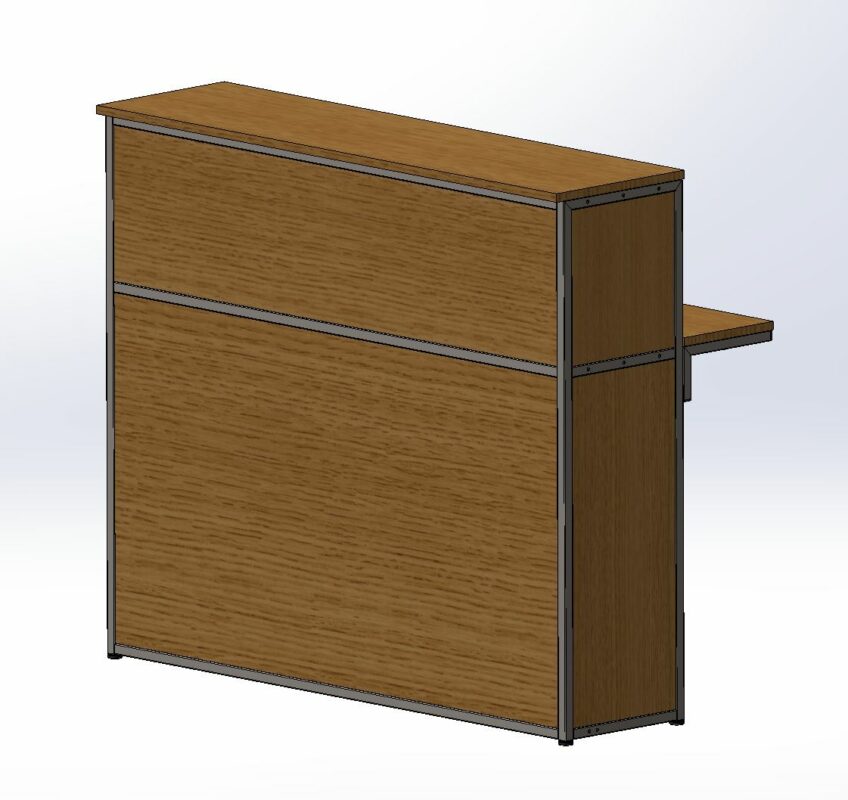

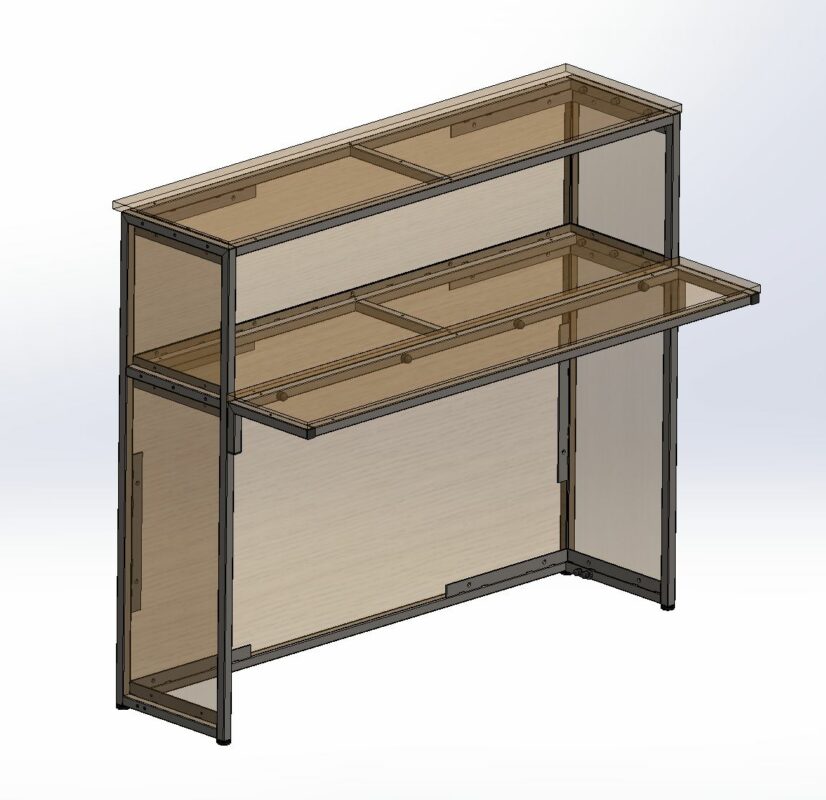

Стойка администратора в стиле LOFT габаритных размеров: Ш. 1204 мм, В. 1025 мм, Г. 322 мм (без учета приставной полки). Для удобства сварки, покраски и транспортировки конструкция состоит из металлических сборочных единиц, соединяющимися болтовыми соединениями, и панелей (могут быть разные материалы - ДСП, МДФ и пр.). В качестве основного материала используется труба 20х20х1,5 мм и лист 3 мм. Имеются регулируемые опоры, приставная полка глубиной 225 мм. 3D Сборка реальных размеров, твердотельная, с деталировкой. Также представлены файлы для листового и трубного лазера.

#мебельдляофиса 3D Модели 3D модели Solidworks Лофт

Автор

Сергей Рогулин

Дата

23.07.2026

Язык

Русский

Состав

3D Сборка, Стойка администратора. Каркас (СБ), Каркас боковины правой, каркас внутренней полки, каркас левой боковины, каркас приставной полки, каркас столешницы, нижняя перекладина (СЕ), Деталировка (пластина крепления, пластина крепления 2, пластина крепления 4, полоса крепления, ухо крепления профилей, ухо полки 2, ухо полки 4, шпилька крепления). Файлы для трубного и листового лазера в форматах DXF и IGS соответственно.

Софт

SolidWorks 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Пластина крепления 2. Л.3.DXF
  - Пластина крепления 4. Л.3.DXF
  - Полоса крепления. Л.3.DXF
  - Полоса крепления 3. Л.3.DXF
  - Ухо крепления профилей. Л.3.DXF
  - Ухо полки 2. Л.3.DXF
  - Ухо полки 4. Л.3.DXF
- - Труба 100х20х20х1,5 (скос).IGS
  - Труба 220х20х20х1,5 (скос).IGS
  - Труба 260х20х20х1,5 (2 отв.).IGS
  - Труба 260х20х20х1,5 (3 отв.).IGS
  - Труба 260х20х20х1,5 (отв).IGS
  - Труба 300х20х20х1,5 (два скоса).IGS
  - Труба 1000х20х20х1,5 (скос).IGS
  - Труба 1160х20х20х1,5 (отв).IGS
  - Труба 1160х20х20х1,5 (столешница).IGS
  - Труба 1160х40х20х1,5.IGS
- Боковина длинная ДСП 16мм.SLDPRT
- Боковина короткая ДСП 16мм.SLDPRT
- Болт М8х50 DIN933.SLDPRT
- Гайка М6 DIN 985.SLDPRT
- Гайка М8 DIN 985.SLDPRT
- Заглушка Келли М12.SLDPRT
- Заглушка наружная круглая М8 (черная).SLDPRT
- Заглушка трубы 20х20 с резьбой М8.SLDPRT
- Заглушка трубы 20х20х1,5.SLDPRT
- Каркас боковины правой.SLDASM
- Каркас боковины правой.SLDDRW
- Каркас внутренней полки.SLDASM
- Каркас внутренней полки.SLDDRW
- Каркас левой боковины.SLDASM
- Каркас левой боковины.SLDDRW
- Каркас приставной полки.SLDASM
- Каркас приставной полки.SLDDRW
- Каркас столешницы.SLDASM
- Каркас столешницы.SLDDRW
- Колпачок на болт М6.SLDPRT
- Нижняя перекладина.SLDASM
- Нижняя перекладина.SLDDRW
- Опора регулируемая М8х25, D25.SLDPRT
- Передняя накладка узкая.SLDPRT
- Передняя накладка широкая.SLDPRT
- Пластина крепления 2.SLDDRW
- Пластина крепления 2.SLDPRT
- Пластина крепления 4.SLDDRW
- Пластина крепления 4.SLDPRT
- Полка внутренняя ДСП 16мм.SLDPRT
- Полка уголка ДСП 16мм.SLDPRT
- Полоса крепления.SLDDRW
- Полоса крепления.SLDPRT
- Полоса крепления 3.SLDPRT
- Стойка администратора. Каркас.SLDDRW
- Стойка администратора. Сборка.SLDASM
- Стойка администратора. Сборка.STEP
- Столешница.SLDPRT
- Труба 100х20х20х1,5 (скос).SLDPRT
- Труба 220х20х20х1,5 (скос).SLDPRT
- Труба 240х20х20х1,5.SLDPRT
- Труба 260х20х20х1,5 (2 отв.).SLDPRT
- Труба 260х20х20х1,5 (3 отв.).SLDPRT
- Труба 260х20х20х1,5 (отв).SLDPRT
- Труба 300х20х20х1,5 (два скоса).SLDPRT
- Труба 1000х20х20х1,5 (скос).SLDPRT
- Труба 1160х20х20х1,5 (низ).SLDPRT
- Труба 1160х20х20х1,5 (отв).SLDPRT
- Труба 1160х20х20х1,5 (столешница).SLDPRT
- Труба 1160х40х20х1,5.SLDPRT
- Ухо крепления профилей.SLDDRW
- Ухо крепления профилей.SLDPRT
- Ухо полки 2.SLDDRW
- Ухо полки 2.SLDPRT
- Ухо полки 4.SLDDRW
- Ухо полки 4.SLDPRT
- Шайба М6 DIN 125.SLDPRT
- Шайба М8 DIN 125.SLDPRT
- Шпилька крепления.SLDDRW
- Шпилька крепления.SLDPRT
