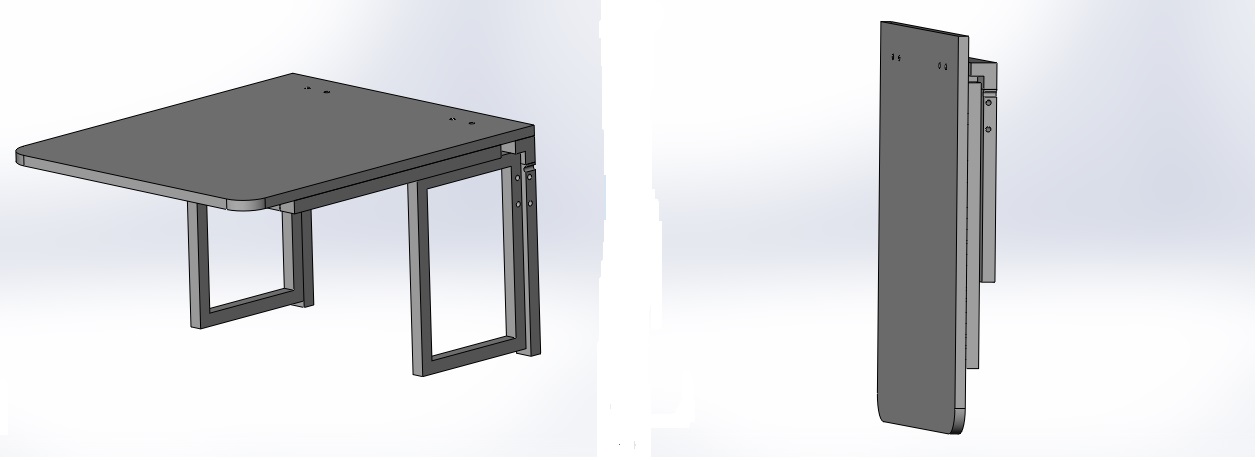

Стол-книжка откидной настенный

Стол-книжка откидной настенный. Может быть использован для балконов, маленьких помещений. Стол крепится к стене и имеет две поворотные подставки, которые закреплены на четырёх дверных петлях. Столешница также имеет возможность поворачиваться (отбрасываться) и закреплена на двух дверных петлях. Стол может быть сложен и оставаться на стене, таким образом не занимая много места.
Габариты стола:
- размер столешницы: ВхШхД= 16х500х600 мм
- в разложенном состоянии: В = 346 мм, Ш = 500 мм. Д = 600 мм
- в сложенном состоянии В = 600 мм, Ш = 500 мм. Д = 60 мм (от стены)

Состав: 3D Сборка

Софт: SolidWorks 12

Файлы:
завіса-л-пр.SLDPRT
столешница.SLDPRT
бокова.SLDPRT
Стол откидной.SLDASM
планка опрон.SLDPRT
брус 250.SLDPRT
завіса сборка.SLDASM
стойка2.SLDPRT
ось.SLDPRT
брус.SLDPRT
Стол откидной (сложен).SLDASM
стойка.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Павел
Дата: 2020-04-30
Просмотры: 606
Язык: Русский Язык документа
