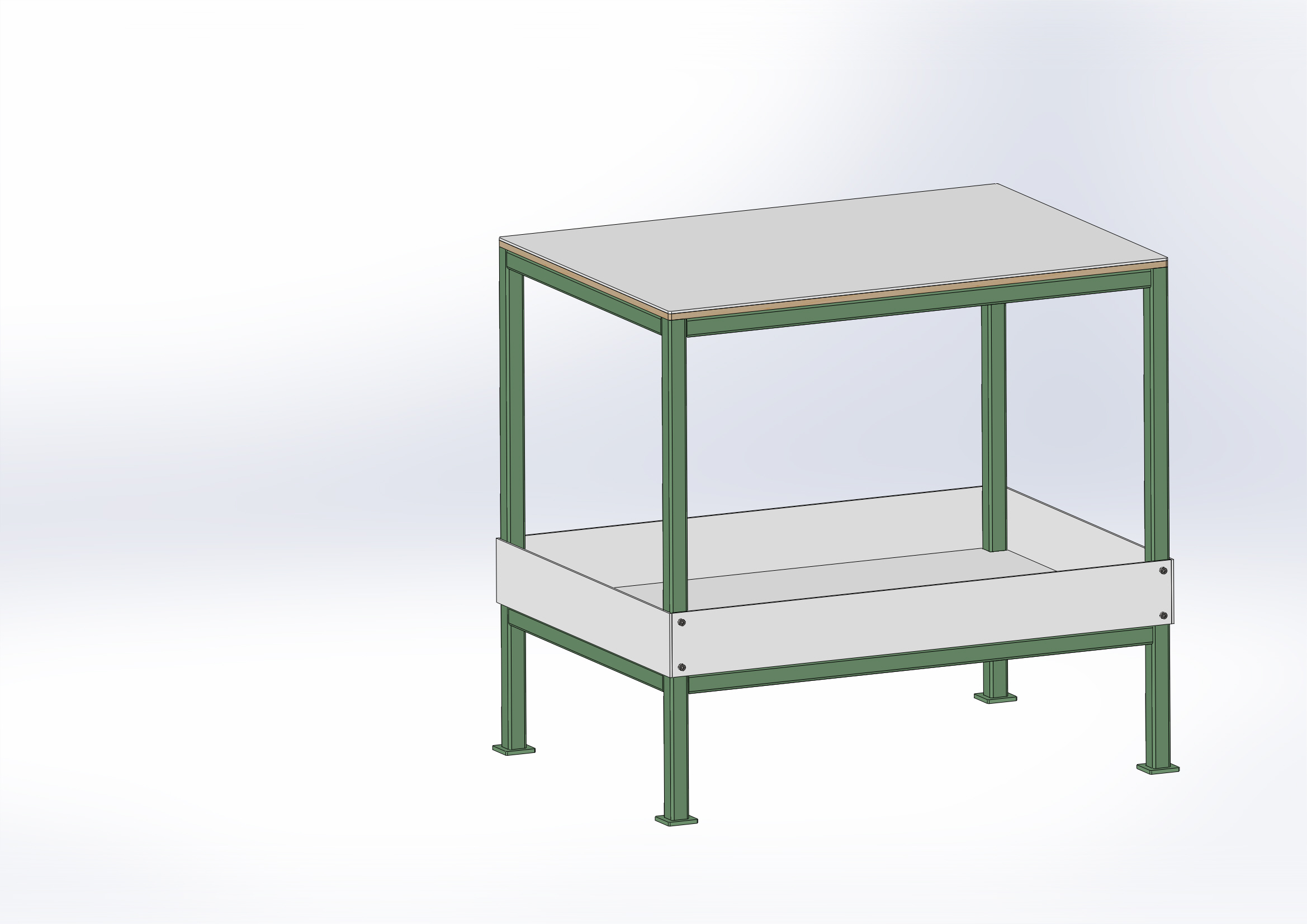

Стол производственный 600х845х800

Стол производственный. Предназначен для организации технологического процесса сборки, и других технологических процессов в качестве вспомогательного оборудования. Стол сварной конструкции из материала Ст.3. По желанию можно применить пищевую нержавеющую Сталь AISI 304. Верхняя столешница из полистирола, толщиной 4 мм, нижняя столешница из ДСП толщиной 10 мм. Также имеется нижняя полка из полистирола, толщиной 4 мм, которая может быть использована как накопитель деталей небольшого веса. Каркас стола выполнен из профильной трубы 30х30х3 мм.
Боковые стенки можно крепить по желанию винтами или саморезами по металлу.

Габариты стола:
- по столешнице: ШхДхВ, мм 600х845х800
- по пластинам опорным: ШхД, мм 620х865
- вес, кг 35,9.

Присутствует вся информация необходимая для изготовления данного стола. Общая длина профильной трубы 30х30х3 мм необходимой для данного стола составляет L = 10040 мм.

Состав: 3D сборка, Сборочный чертеж, Спецификация, Деталировка

Софт: SolidWorks 12

Файлы:
PFT19.400.07 Стільниця полістир.SLDPRT
PFT19.400.04 Пластина опорна.SLDPRT
PFT19.400.07 Стільниця.SLDDRW
PFT19.400.06 Стільниця полістирол.SLDPRT
PFT19.400.03 Стійка стола.SLDPRT
PFT19.400.01 Труба основи.SLDPRT
PFT19.400.00 СК Стіл.SLDDRW
PFT19.400.08 Стінка полістир.SLDPRT
PFT19.400.00 СК Стіл.SLDASM
PFT19.400.09 Стінка полістир.SLDPRT
PFT19.400.05 Стільниця ДСП.SLDPRT
PFT19.400.02 Труба поперечна.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Павел
Дата: 2020-04-30
Просмотры: 261
Язык: Русский Язык документа
