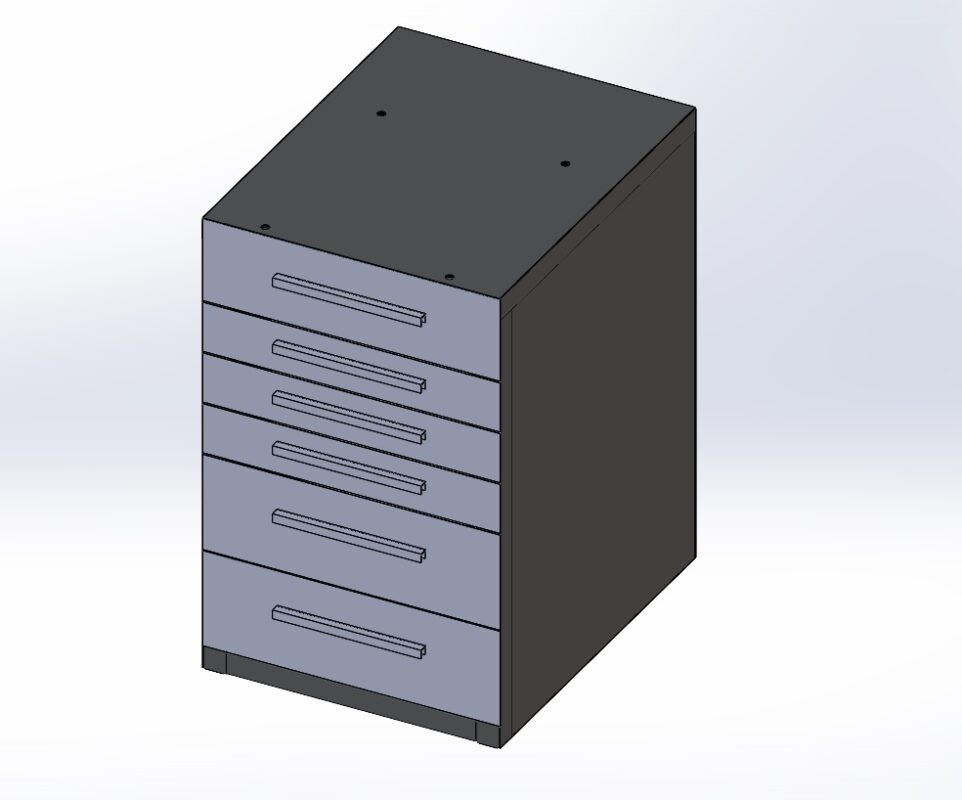

Стол с выдвижными ящиками (с возможностью установки станка 2м112

Стол изготовлен из трубы 40х40 и 40х20 (стенка 2.5, но можно какая есть) толщина ящиков 1.2 (можно толще, такой лист был в наличии. спроектирован так, чтоб была возможность изготовить в гараже методом болгаринга. Можно передлать под гибку и резку.Направляющие заложены GTV 45х500 мм, 50 кг PK-PRO-H45-500 имеются на ВИ. ДхШхВ 625х785х500 (без учета колес) Станок не прикрепляю, т.к. скачан на просторах интернета и не имею на него авторских прав.Выкладываю 3 д модель, чертежей нет

Состав: 3д сборка

Софт: SolidWorks 2020sp4

Сайт: www

Файлы:
1.001 - труба 40х40х2.SLDPRT
1.002 - Заглушка.SLDPRT
1.003 - Лист на стол.SLDPRT
1.004 - Лист крепления направляющих.SLDPRT
1-Основание.SLDASM
2.001 - Основание ящика.SLDPRT
2.002 - Пластина.SLDPRT
2.003 - Алюминиевая ручка.SLDPRT
2-Ящик.SLDASM
3.001-Защита 0.55 мм.SLDPRT
Blokada_4.SLDPRT
PK-PRO-H45_1-500.SLDPRT
PK-PRO-H45_2-500.SLDPRT
PK-PRO-H45_3-500.SLDPRT
PK-PRO-H45-500 левая.SLDASM
Стол.SLDASM
