Стол-стеллаж (трансформер)

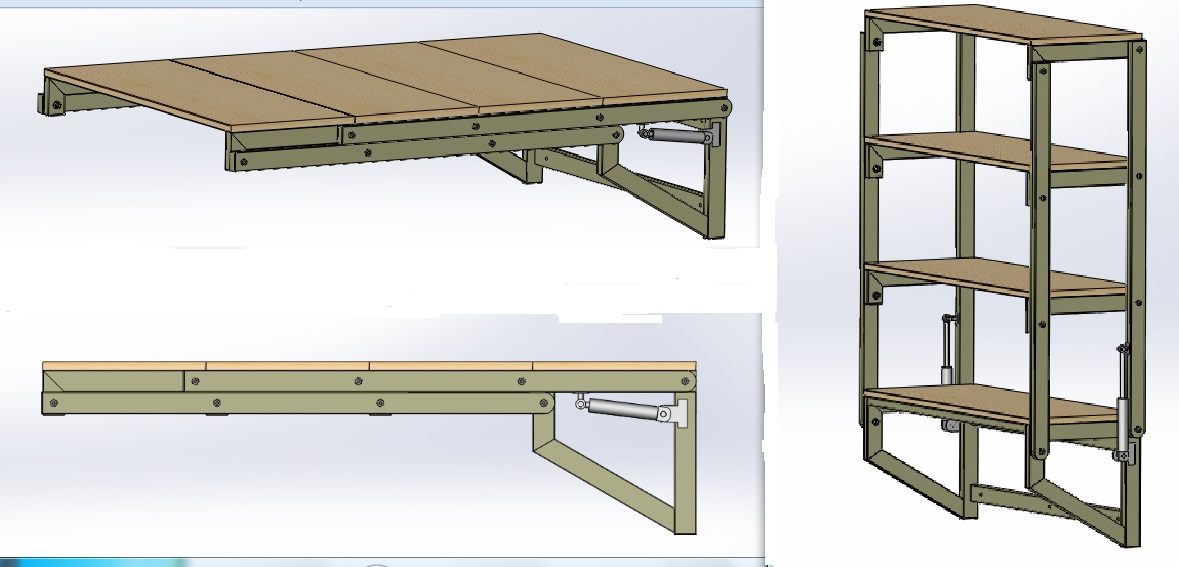

Стол-стеллаж (трансформер). Стол-стеллаж откидной настенный. Может быть использован для любых помещений в качестве стола или стеллажа. Основание стола крепится к стене с помощью шести анкеров. На четырёх направляющих закреплены неподвижно четыре столешницы (полки). При повороте направляющих вверх на 90 градусов стол может трансформироваться в стеллаж с четырьмя полками. Столешницы выполнены из ДСП. Материал направляющих Ст.3, Труба прямоугольная 40х20х2 мм, с последующей покраской. Для облегчения опускания и подымания стола, смонтированы с двух сторон два газовых подъёмника на 8 кг каждый (газовый лифт).
Стол может быть сложен и оставаться на стене, таким образом не занимая много места.

Техническая характеристика стола:
- размер одной столешницы, ВхШхД, мм 16х800х300
- габаритные размеры столешницы в сборе (4 шт), ШхД, мм 800х1200
- габаритные размеры стола, ВхШхД, мм 318х870х1202
- подъёмник газовый, нагрузка, кг 8
- подъёмник газовый, количество, шт 2
- масса самого стола, кг 15,4
- общая масса, кг 23,6
- крепление настенное, анкерами, шт 6

Техническая характеристика стеллажа:
- размер одной полки (4 шт), ВхШхД, мм 16х800х300
- габаритные размеры стеллажа, ВхШхД, мм 1218х870х300

Состав: 3D сборка стола-стеллажа (СБ), 3D подсборки, все 3D-детали отдельно Язык документа

Софт: SolidWorks 12

Файлы:
STR1.000.03 Заглушка.SLDPRT
STR1.200.02 Труба полки.SLDPRT
STR1.000.01 Столешница.SLDPRT
STR1.100.02 Труба основания.SLDPRT
STR1.200.00 СБ Кронштейн полки.SLDASM
STR1.200.01 Труба полки.SLDPRT
plain washer normal grade c_iso.sldprt
STR1.100.06 Труба основания.SLDPRT
STR1.100.03 Труба основания.SLDPRT
STR1.100.00 СБ Основание.SLDASM
STR1.100.04 Труба основания.SLDPRT
Подъёмник газовый/
Подъёмник газовый/Шток ПГ.SLDPRT
Подъёмник газовый/Вилка верхняя ПГ.SLDPRT
Подъёмник газовый/Цилиндр ПГ.SLDPRT
Подъёмник газовый/Вилка ПГ.SLDPRT
STR1.100.05 Труба основания.SLDPRT
STR1.100.01 Труба основания.SLDPRT
STR1.000.02 Направляющая.SLDPRT
STR1.000.00 СБ Стол-стеллаж.SLDASM
STR1.000.00 СБ Стол-стеллаж.STEP
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Павел
Дата: 2020-05-05
Просмотры: 25825
12 комментариев
    1

    отличный трансформер

    2

    Спасибо

    3

    отличная работа!
    а вы можете сделать тоже самое, но перевернутое: что бы "стол" был на потолке и вниз раскладывалось как стеллаж?

    4

    Спасибо за ответ. Можно всё сделать, а зачем такие сложности? На это нужно время, к сожалению сейчас его не хватает, в будущем возможно сделаю.

      5

      Павел, а не подскажите себестоимость используемых материалов?

    6

    Себестоимости нет, но вы можете приблизительно её сами посчитать, все данные тут есть: материал, размеры, метизы.

    7

    А под толщину полки 18 мм, нужно что то менять? И можно ли добавить ещё ножку упор спереди?

      8

      Толщина 16 мм этого достаточно вполне, больше не нужно. Если хотите , можно использовать и 18 мм, возможно что нужно будет чуть подрезать по торцам плиты, и учтите, что добавляется нагрузка на раму стола (увеличивается вес стола). Упором выступает в данной конструкции сама рама. По желанию можете добавить дополнительный упор-ножку откидную с фиксацией.

    9

    Павел. Подскажите, а в файлах есть размеры заготовок, отверстий и на каких расстояниях они должны быть?

      10

      Есть 3D сборка стола-стеллажа и все 3D-детали отдельно. Вы можете взять любую 3D-деталь, открыть в Солиде эскизом, и посмотреть все линейные размеры и диаметральные, а недостающие измерить по факту.

    11

    Крутой стеллаж! Спасибо!
    Для тех у кого нет солида, добавьте пожалуйста Step-ку))

      12

      Добавили STEP
