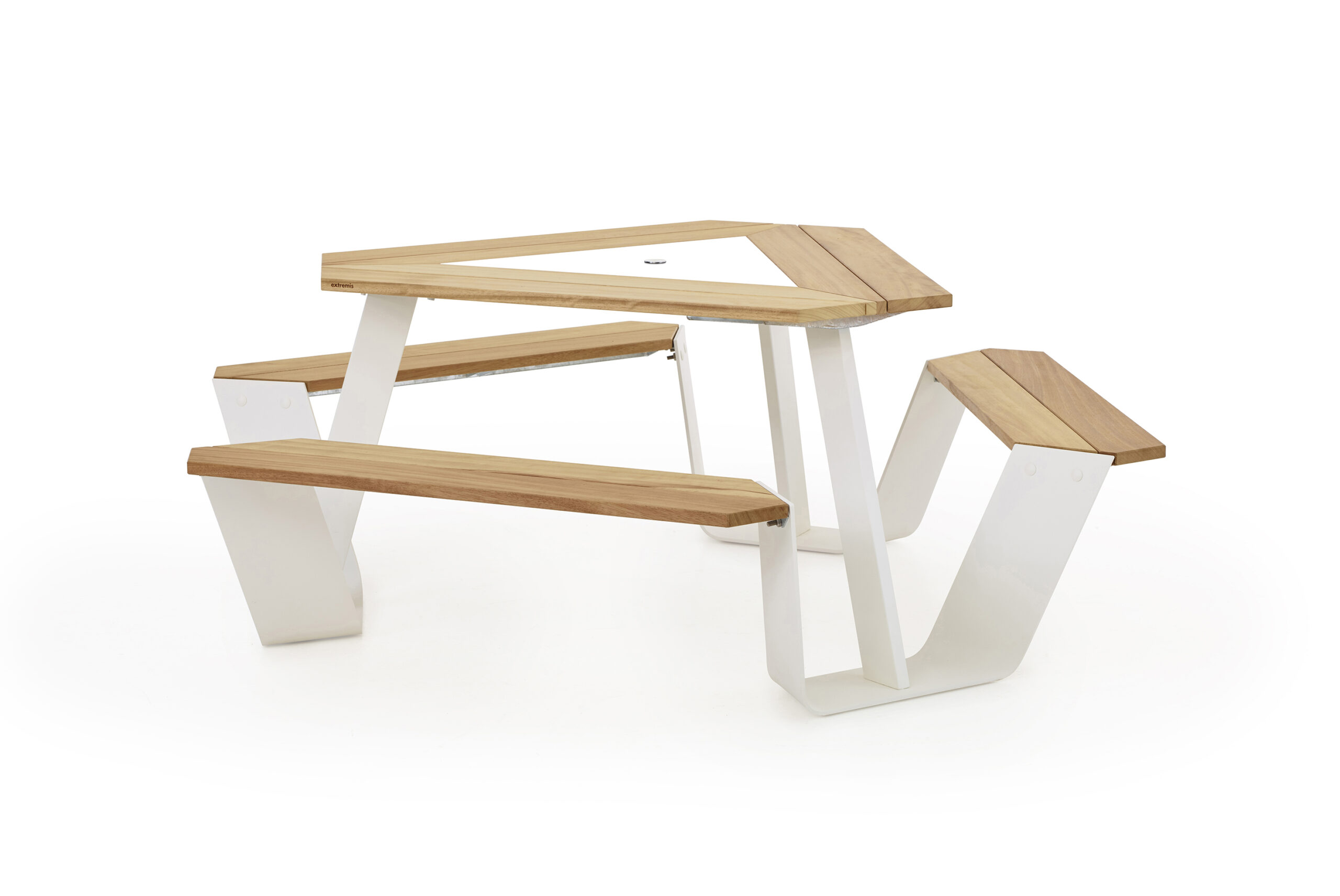

Уличный треугольный стол с интегрированными скамьями

Размеры:
- Диаметр 2168 мм
- Высота: 740 мм
- Вес: 108,5 кг

Список материалов:
- Дуб
- Сталь листовая 3, 5,10 мм
- Нержавеющая сталь листовая 1,5 мм
- Прямоугольные стальные трубы 20x30, 100x40 мм
- Круглая стальная труба ø40 мм

Публикация содержит:
- 3D модель в формате Solidworks
- Раскрой металлических деталей в формате DXF
- Чертежи в формате PDF

Состав: 3D-модель в Solidworks. Раскрой в DXF. Чертежи в PDF

Софт: SolidWorks 23

Файлы:
Коннектор балки столешницы.SLDPRT
Сидение - сборка.SLDASM
Планка соединительная.SLDPRT
Столешница - сборка.SLDASM
Ламель сидения №1.SLDPRT
Коннектор опорной балки.SLDPRT
Стакан центральный.SLDPRT
Ребро жесткости.SLDPRT
Опорная стойка.SLDPRT
Ламель сидения №2.SLDPRT
Вставка для опорной стойки.SLDPRT
Опора.SLDPRT
Треугольный стол со скамьями.pdf
Треугольный стол со скамьями.SLDDRW
Раскрой/
Раскрой/Раскрой 1.5мм.dxf
Раскрой/Коннектор балки столешницы, 3мм - 3 штуки.DXF
Раскрой/Раскрой 3мм.dxf
Раскрой/Столешница металлическая вставка, 1.5мм - развертка (1 штука).DXF
Раскрой/Центральный профиль крепления сидения, 3мм - 3 штуки - развертка.DXF
Раскрой/Вставка для опорной стойки, 5мм - 3 штуки.DXF
Раскрой/Профиль столешницы, 3мм - развертка (3 штуки).DXF
Раскрой/Ребро жесткости, 5мм - 6 штук.DXF
Раскрой/Раскрой 5мм.dxf
Раскрой/Раскрой 8мм.dxf
Раскрой/Планка соединительная 3мм - развертка (3 штуки).DXF
Раскрой/Боковой профиль крепления сидения (правыи и левый), 3мм - 6 штук.DXF
Раскрой/Опора, 10мм - 3 штуки.dxf
Раскрой/Коннектор опорной балки, 5мм (3 штуки).DXF
Ламель столешницы №2.SLDPRT
Треугольный стол со скамьями - сборка.SLDASM
Столешница металлическая вставка.SLDPRT
Балка сидения.SLDPRT
Боковой профиль крепления сидения №2.SLDPRT
Ламель столешницы №1.SLDPRT
Центральный профиль крепления сидения.SLDPRT
Боковой профиль крепления сидения №1.SLDPRT
Профиль столешницы.SLDPRT
Стойка - сборка.SLDASM
Балка столешницы.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
