Замок с раздвижной штангой

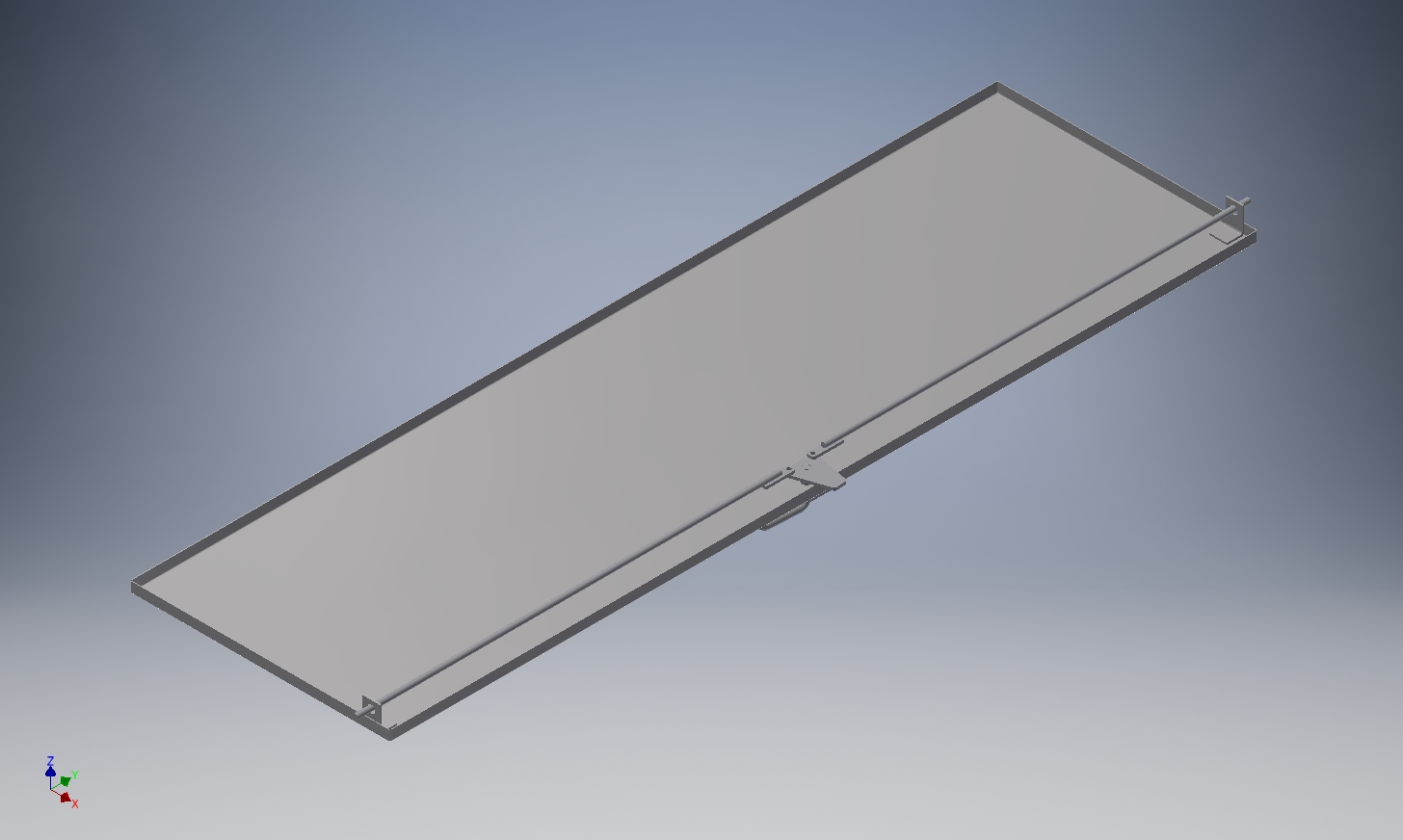

Замок, который запирается не только язычком, но и штангами, которые раздвигаются при повороте ручки вертикально вверх и вниз. На ручке имеются ушки для подвесного замка. Очень удобен (замок) при проектировании дверей металлических и не только. На модели представлен механизм с условной стальной дверью 600х2000 мм

Состав: 3D сборка с деталями

Софт: Autodesk Inventor 2016

Файлы:
Втулка.ipt
Втулка-01.ipt
Втулка 2-01.ipt
Направляющая.ipt
Штанга.ipt
Ось-01.ipt
Направляющая 2.ipt
Петля.ipt
Направляющая-01.ipt
Ушко-01.ipt
Язычок-01.ipt
Штанга 2-01.ipt
Ось.ipt
Петля-01.ipt
Язычок.ipt
Дверь.ipt
Штанга 2.ipt
Ушко 2.ipt
Запирающий механизм.iam
Круг 16х40.ipt
Круг 16х40-01.ipt
Втулка 2.ipt
Ушко.ipt
Направляющая 2-01.ipt
Ушко 2-01.ipt
Штанга-01.ipt
