Камера задвижек
1. Проект камеры задвижек выполнен для ответвления жидких и газообразных продуктов .
2. Днище запроектировано из монолитной железобетонной плиты с литой асфальтовой гидроизоляцией из щебеночно-мастичной асфальтобетонной смеси ЩМА-10 ГОСТ 31015-2002 по щебеночной подготовке с проливкой битума. Гидроизоляция выводится за наружную грань стены.
3. Гидроизоляция стен - оклеечная из горячего битума в 2 слоя по грунтовке из битума растворенного в бензине. Прижимные стенки закрыть оградительным замком толщ. 250 мм из мятой глины.
4. Пол камеры выполнить с уклоном i=0,02 в сторону приямка.
5. Поверхности перекрытия камеры затереть цементным раствором с церезитом с уклоном i=0,001 от середины к краю с последующей оклеечной гидроизоляцией битумом за 2 раза.
6. Расход материалов стен дан без вычета проемов и корректируется при привязке.
7. При отсутствии покрытия над камерой вокруг люка устраивается асфальтовая отмостка.
8. Гидроизоляцию стен, перекрытия и днища выполнять по СН РК 3.02-36-2006.
9. Расход перемычек дан на один проем и корректируется при привязке.
10. За высоту камеры принято расстояние от чистого пола камеры до низа покрытия.

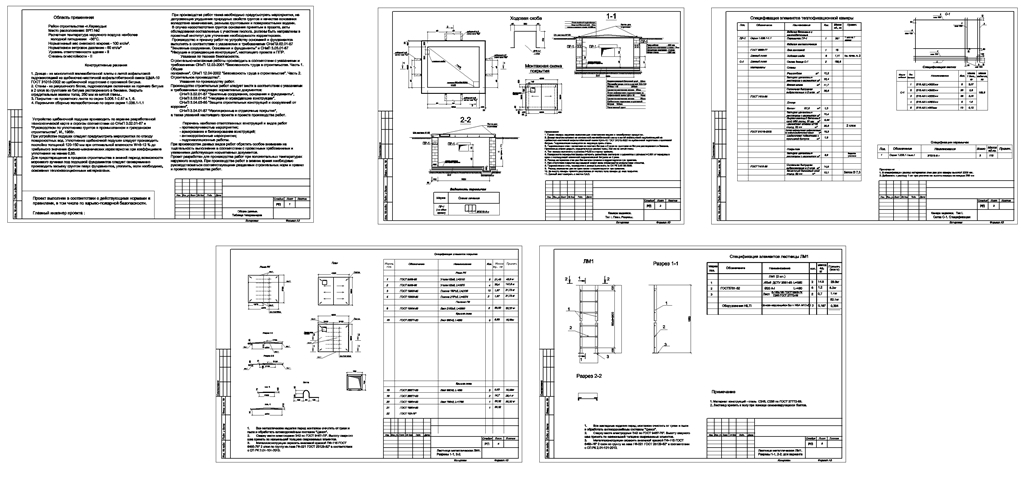

Состав: чертежи
Софт: AutoCAD 2022
