Капитальный ремонт кровли музыкальной школы

Проектом разработано капитальный ремонт кровли с заменой существующих деревянных элементов кровли на новые, замену покрытия из волнистых асбестоцементных листов на листы профлисты с полимерным покрытием, устройство нового древесно-балочного перекрытия второго этажа с утеплением негорючим утеплителем, устройство организованного водоотвода.

Загальні вказівки
Робочий проект "Капітальний ремонт покрівлі нежитлової будівлі музичної школи, за адресою: вул. Центральна 55, с. Аджамка, Кропивницький район, Кіровоградська область", розробленно на підставі завдання на проектування, затвердженого замовником.
Будівля запроектована в II кліматичному районі з наступними характеристиками:
- розрахунковою зимовою температурою зовнішнього повітря -22 °С;
- вагою снігового покриву - 1230 Па;
- нормативним швидкісним натиском вітру - 410 Па.
Ступінь вогнестійкості будівлі - III.
Для забезпечення необхідної межі вогнестійкості будівельних конструкцій існуючої котельні згідно таб. 1 ДБН В.1.1-7:2016 "Пожежна безпека об'єктів будівництва" проектом прийняті наступні конструкції:
- несучі стіни зовнішні - REI 120, M0;
- внутрішні не несучі - RE 15, M0;
- самонесучі - REI 60, M0;
- елементи суміщених покриттів, плити - RE 15 МО.
- клас протипожежних дверей не менше ЕІ 30.
Для забезпечення безпеки евакуації людей передбачено наступне:
- двері відкриваються по ходу евакуації людей.
Згідно з завдання на проектування проектом розробленно капітальний ремонт покрівлі із заміною існуючих дерев'яних елементів покрівлі на нові, заміну покриття з хвилястих азбестоцементних листів на листи сталеві профільовані з полімерним покриттям, влаштування нового дерев'яно-балочного перекриття другого поверху з утепленням негорючим утеплювачем, влаштування організованого водовідведення.
Проект розроблений на основі візуального обстеження та непередбачає зміну несучих елементів будівлі.
При виробництві робіт необхідно виконувати всі вимоги ДБН А.3.2-2-2009 ("Охорона праці і промислова безпека у будівництві").

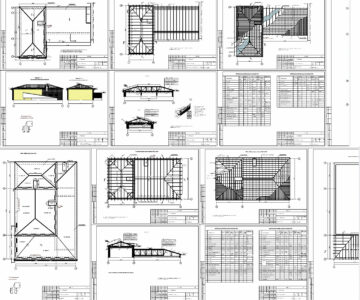

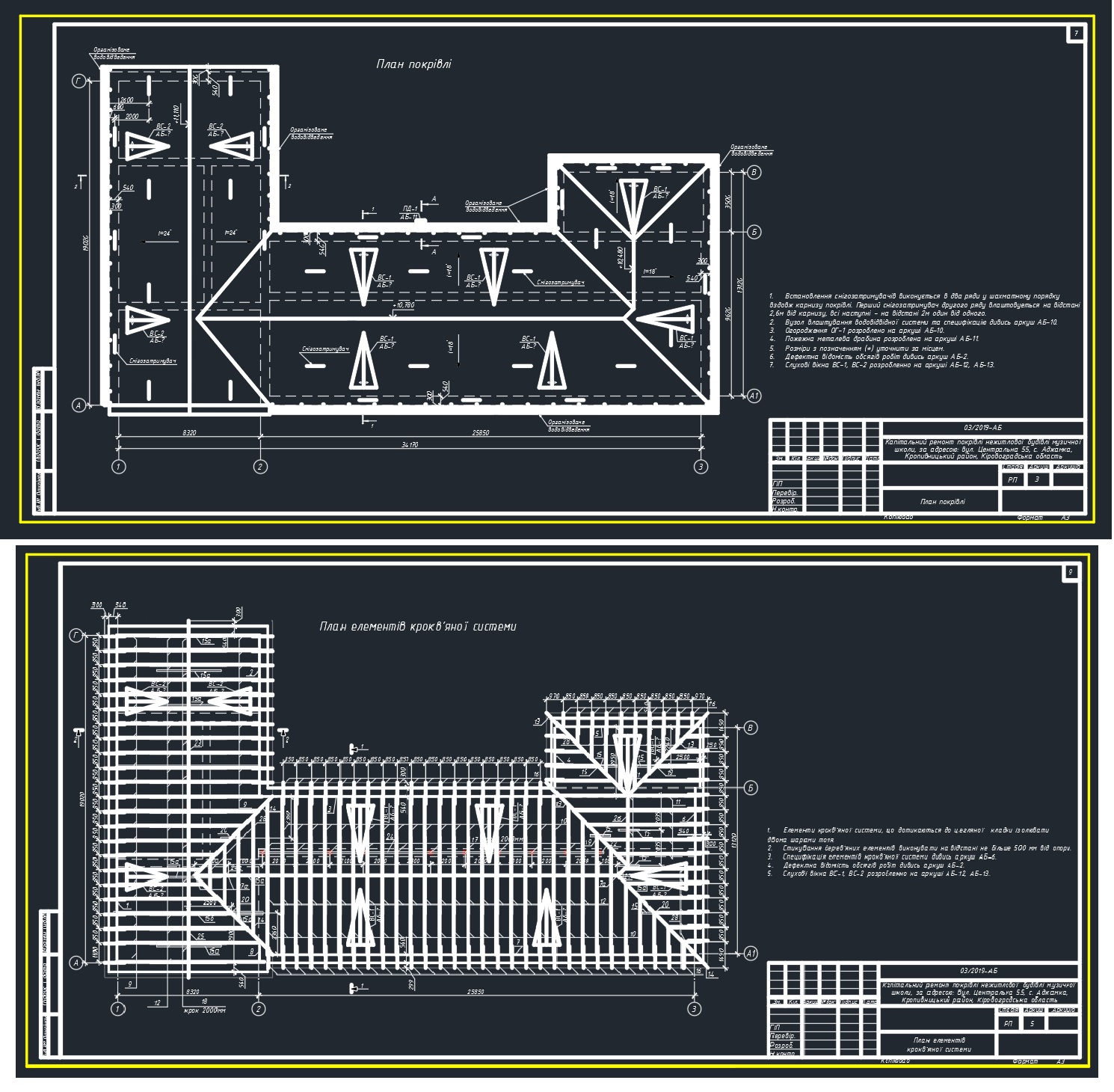

Состав: Планы кровли, планы расположения элементов стропильной системы, узлы. Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Строительство / Капитальный ремонт кровли музыкальной школы

Ген план муз школа 2.jpg
Капитальный ремонт кровли АС.dwg
Капитальный ремонт кровли ГП.dwg
