Капитальный ремонт двухскатных крыш

Капитальный ремонт деревянных двухскатных крыш со стропильной системой, с системой ориентированной на крайне агрессивные природные условия.

Данный комплект рабочей документации марки АС разработан на основании технического задания заказчика на выполнение работ по разработке проектной документации объекта: "Капитальный ремонт крыш многоквартирных домов"
Условия проведения работ:
Проект разработан для района со следующими природно-климтическими условиями:
- Климатический район (СНиП 23-01-99*)..............................II;
- Климатический подрайон............................................IIА;
- Расчетная зимняя температура наружного воздуха.................. -20 С;
- Нормативная ветровая нагрузка.................................... 73 кгс/м2;
- Нормативная снеговая нагрузка.................................... 450 кгс/м2;
- Сейсмичность района строительства - 8 баллов.

Проектом предусматривает замену двухскатной кровли из существующего покрытия на металлический окрашенный листовой профнастил с заменой сплошной обрешетки толщиной 25 мм и устройством гидроизоляции.

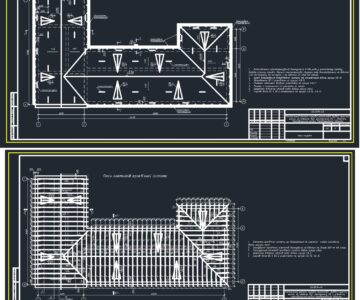

Состав: Общие данные (начало); Общие данные (окончание); План кровли после капитального ремонта; Стропильная система; Разрезы 1-1, 2-2; Устройство вентилируемого конька; Устройство карнизного свеса; Деталь утепления чердачного переркрытия; Спецификация материалов на устройство чердачного перекрытия; Спецификация основных материалов.; Спецификация основных материалов; Общие указания по кровле. Язык документа

Софт: AutoCAD 2010

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Капитальный ремонт двухскатных крыш

Кровли Рейдово полный.dwg
