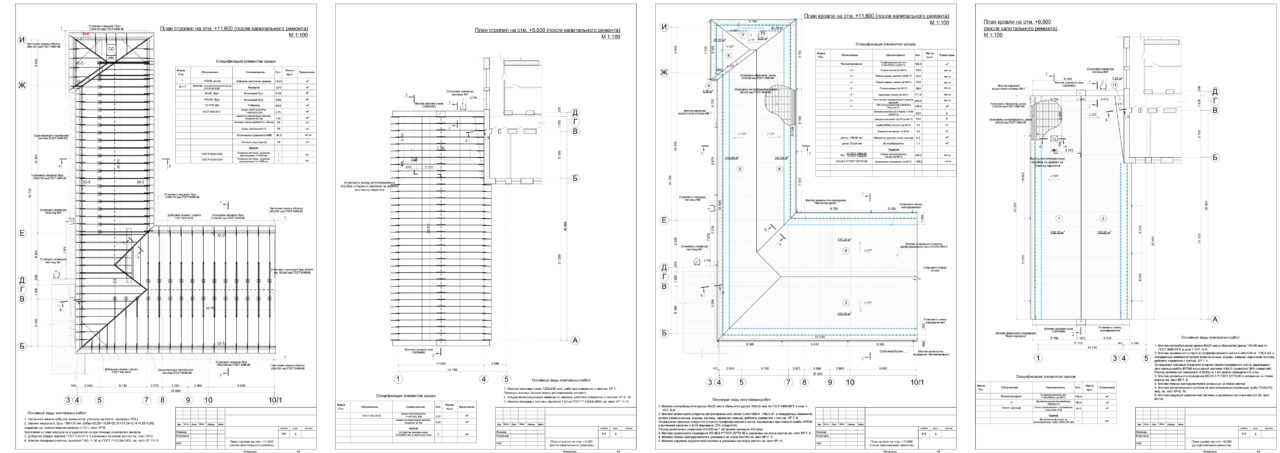

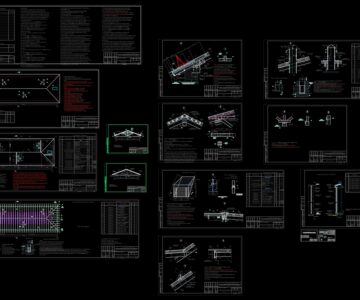

Капитальный ремонт крыши здания суда

Разновысотное капитальное здание, в плане здание П-образной формы с двумя пристроями по бокам. С размерами в осях 61360х75980 мм. Проектируемый участок расположен в части здания в осях «1-10».
Часть здания в осях «1-3/А-Г» -одноэтажная, часть здания в осях «4-10/Д-И» - трехэтажная.
Конструктивная схема здания – с кирпичными несущими стенами.
Конструктивные элементы характеризуются следующими данными:
Фундаменты – на свайном основании.
Наружные стены – из кирпичной кладки толщиной 640 мм. С наружной стороны выполнен навесной фасад.
Перекрытие – из многопустотных железобетонных плит толщиной 220 мм.
Крыша скатная, чердачная, из деревянных стропильных конструкций.
Кровля выполнена из профилированного листа. Водосток с кровли организованный.
Заполнение оконных проемов выполнено пластиковыми оконными блоками с двухкамерными стеклопакетами.
Заполнение дверных проемов выполнено филенчатыми дверными блоками.

Состав: АР; КР Язык документа

Софт: ArchiCAD 19

Файлы:

Каталог / Строительство / Капитальный ремонт крыши здания суда

Крыша.pln
