Капитальный ремонт медицинского центра

Существующее здание пятиэтажное, назначение - жилой дом со встроенным помещением медицинсткого центра. Общая площадь ремонтируемой части 239,4 м2.
Наружные стены - кирпичные, толщиной 700 мм.
Перекрытия - сборные железобетонные.
Оконные блоки - ПВХ профили со стеклопакетами.
Дверные блоки - деревянные, металлические. Перегородки - гипсокартон по металлическому каркасу.
Ремонтируемая часть здания расположена на первом этаже.
Разделом АР предусматривается:
1. Смена покрытия полов.
2. Смена облицовки стен из кафельного покрытия.
3. Смена покрытия стен из водоэмульсионных составов, устойчивых к истиранию и санобработке.
4. Смена покрытия потолков из водоэмульсионных составов, устойчивых к истиранию и санобработке.
5. Замена каркаса потолков "Армстронг" с заполнением алюминиевыми окрашенными кассетами белого цвета;
6. Замена плинтусов ПВХ;
7. Установка плинтусов керамогранитых.
Разделом КР предусматривается:
1. Демонтаж крыльца (бетон, арматура, фундамент);
2. Устройство нового крыльца входа в осях 9-10;
3. Устройство пристраевомого пандуса к крыльцу входа в осях 9-10;
4. Устройство металлического ограждения по крыльцу входа и пандусу.
Разделом ИОС1 предусматривается:
1. Замена розеток и выключателей.
Разделом ИОС4 предусматривается:
1. Замена части оборудования вентиляции.

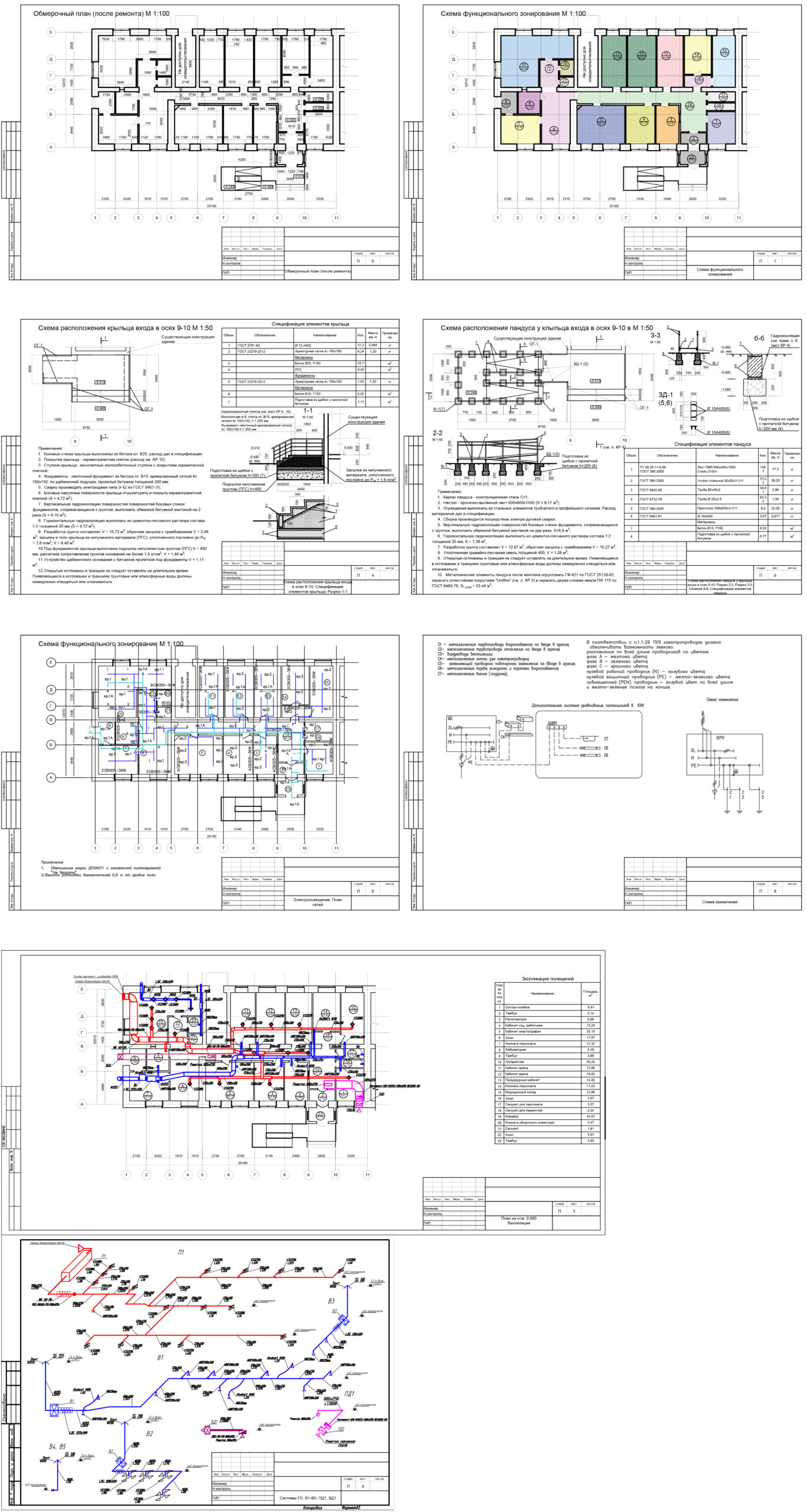

Состав: Раздел АР: Общие данные, Обмерочный план (до ремонта), Дефектная ведомость, Обмерочный план (после ремонта), Схема функционального зонирования, Экспликация помещений, План полов, Экспликация полов, Развертки по стенам, Ведомость внутренней отделки помещений (ремонт), План потолков. Раздел КР: Общие данные, Схема расположения крыльца входа в осях 9-10; Спецификация элементов крыльца; Разрез 1-1, Схема расположения ленточного фундамента крыльца входа в осях 9-10; Сечение а-а, Схема расположения пандуса у крыльца входя в осях 9-10; Разрез 2-2; Разрез 3-3; Сечение б-б; Спецификация элементов пандуса, Ограждение ОГ-1. Раздел ИОС1: Расчетная схема ВРУ, Схема распределительной сети щита ЩС, Экспликация помещений, Схема заземления, Электрооборудование. План сетей, Электроосвещение. План сетей, Общие указания, Спецификация оборудования, изделий и материалов. Раздел ИОС4: Общие указания, План на отм. 0.000. Вентиляция, Системы П1, В1-В5, ПД1, ВД1, Спецификация оборудования. Язык документа

Софт: AutoCAD 2013
