Капитальный ремонт здания "Средней школы им. Н. Островского" г. Державинск, Жаркаинского района, Акмолинской области

Рабочий проект по объекту:"Капитальный ремонт здания "Средней школы им. Н. Островского" г. Державинск, Жаркаинского района, Акмолинской области, разработан на основании "Задания на проектирование" и дефектной ведомости. Заказчик: "Отдел образования Жаркаинского района". Место реализации- Республика Казахстан, г. Державинск, Жаркаинского района, Акмолинской области;
Год реализации- 2016 год
Инвестор- государственный бюджет
Генпроектировщик- ТОО "КостСтандарт" РК, г. Астана
Субпроектировщик- ТОО "P&B Trade" РК, г. Астана
Объемно - планировочные показатели здания и территории по техпаспорту:
1. Площадь застройки - 4144,4 м2;
2. Объем здания - 33569,6 м3;
3. Общая площадь - 3127,5 м2;
4. Площадь основных помещений - 2027,6 м2;
5. Здание сложной конфигурации;
6. Здание трехэтажное с одним подвальным помещением;
7. Высота подвального помещения от уровня пола до потолочной поверхности железобетонного перекрытия - 2,082 м;
8. Высота помещений этажа от уровня пола до потолочной поверхности железобетонного перекрытия по 3,0 м;
9. Уровень ответственности - II;

Архитектурно-строительная часть:

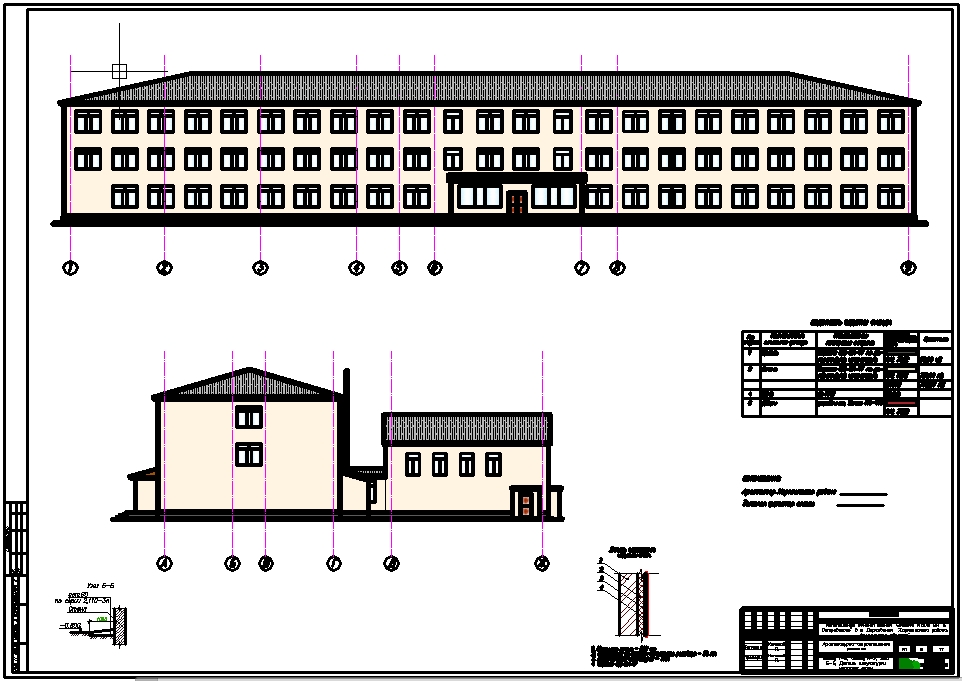

- Фасада- выравнивание, декоративная штукатурка, окраска;
- Цоколь-штукатурка;
- Отмостка-демонтаж и монтаж по серии;
- Полы-керамическая плитка, бетонные, деревянные, линолеумные.
- Стены внутренние-выравнивание , окраска;
- двери-деревянные:
Отопление и вентиляция:
Ввод теплотрассы существующий 2 х ду-108мм.
Данным разделом предусмотрен автоматический тепловой пункт с системой подогрева горячего водоснабжения.
Присоединение системы горячего водоснабжения выполнено по двухступенчатой смешанной системе.
Так же проектом предусмотрена установка циркуляционных насосов для общей системы системы и системы горячего водоснабжения.
Предусмотрена замена системы отопления полностью. Радиаторы выпоолнить по типу МС-90 а трубы по ГОСТ3262-75*. Ниже отм. 0,000 все трубопроводы выполнить в губчатой изоляции K-Flexx.
На врезках стояков подвальному магистральному трубопроводу предусмотрены автоматические балансировочные клапана ASV-PV с клапанами партнерами ASV-BD.
Водопровод и канализация:
В данном разделе проектом предусматривается капитальный ремонт холодного и горячее водоснабжение здания школы.
Система ХВС И ГВС будет использоваться для хоз-питьевых и производственных нужд.
Расчет принят по СНиП РК 4.01-41-2006 по приложение 3, таблица П3.1, как «1.1 жилые многоквартирные здания высотой до 75 м с централизованными холодным, горячим водоснабжением и канализацией, оборудованные умывальниками, мойками и ванными». Расход воды на одного жителя в сутки 250 литров (в том числе горячей).
Принято что в среднем в одной квартире проживают по 5 человек.
Водоснабжение предусмотрено от существующих водопроводных сетей.
Прокладка внутреннего водоснабжения предусмотрена из полипропиленовых труб по ГОСТ Р 52134-2010.Стояки и разводки выполняются открыто.
Стояки В1, Т3 горячего водоснабжения изолируются теплоизоляционными трубками K-FLEX ST/SK, а проходящие магистрали ГВС в техподполье, так же изолируются с теплоизоляционными трубками K-FLEX ST/SK.
Циркуляция горизонтальная по подвалу. Разбор горячей воды предусмотрен в тепловом пункте в подвальной части здания. Разводящие магистрали прокладываются под потолком техподполье.
Горячая вода подается на хозяйственно-бытовые нужды по стоякам к ваннам, умывальникам и для моек в каждые квартиры. Трубы водоснабжения "В1, Т3" приняты стальные водо-газо-проводные ниже 0,000 м по ГОСТ 3262-75, и полипропиленовые по ГОСТ Р 52134-2010 выше 0,000 м.
Канализационные трубы выполнены из пластиковых труб ду-100 и 50мм на хомутах. Выпуски канализации выполнить существующими.
Монтаж систем водопровода и канализации вести в соответствии со СНиП 4.01-41-2006, СНиП 3.05.01-85.
Пожарная сигнализация:
Данный раздел проекта выполнен на основании задания на проектирование, строительных планов и в соответствии с нормативной документацией.
Для обеспечения пожарной безопасности предусматривается автоматическая пожарная сигнализация. В защищаемых помещениях устанавливаются тепловые датчики ИП-101-1А -А3, дымовые ИП-212-41М2.
Проводка выполняется проводом КПСВВ1х2х0,5мм. Кабели прокладываются:
- в кабель-каналах ПВХ 15х10 ;
- в трубах ПВХ в стояках ;
- скрыто под слоем штукатурки.
В качестве приемно-контрольного прибора принят прибор "Гранит-24", "Гранит-14". Прибор устанавливается на посту охраны на 1 этаже.
Пожарный приемно-контрольный прибор обеспечивает:
-прием электрических сигналов автоматических пожарных извещателей и включение звуковой и световой сигнализации;
-контроль исправности шлейфа сигнализации;
Управление инженерным оборудованием осуществляется через релейный пост, который управляется от выхода приемно-контрольного прибора. При возникновении пожара, сигнал поступает на схему отключения вентиляции при пожаре.
Установки пожарной сигнализации в части надежности электроснаб- жения отнесены к электроприемникам 1 категории, поэтому электропитание осуществляется через резервируемый источник питания. Переход на резервное питание происходит автоматически при пропадании основного без выдачи сигнала тревоги. Основное питание- сеть 220В, резервированный источник- встроенные аккумуляторные батареи.
Защитное заземление электроустановок следует выполнить в соот- ветствии с ПУЭ РК и технической документацией на оборудование.
СИСТЕМА ОПОВЕЩЕНИЯ ЛЮДЕЙ О ПОЖАРЕ принята по 3 типу, световая и звуковая сигнализация выполнена сиреной со стробом, которые устанавливаются на улице. Для речевого и тонального оповещения используется усилитель трансляционный "РАМ-240". При возникновении пожара сигнал от приемно-контрольного прибора включает усилитель трансляционный "РАМ-240", который воспроизводит записанное заранее сообщение. Усилитель трансляционный "РАМ-240" используется как школьный радио узел.
Монтаж пожарной сигнализации необходимо осуществлять в строгом соответствии с паспортом, техническим описанием и инструкцией по эксплуатации.
Таблички "ВЫХОД" (смотреть Раздел ЭО) подключены к аварийному освещению.
Электроосвещение и электроснабжение:
Данный раздел проекта выполнен на основании задания на проектирование.
Данным разделом предусмотрена замена розеточных групп и системы освещения здания школы.
Освещение помещения выполняется светильниками люминесцентных ламп и ламп накаливания. Типы светильников и мощности ламп указаны на планах.
Управление освещением выполнено выключателями по месту.
Щиты освещения принять ОЩВ-12А УХЛ4
Групповые сети освещения и розеточных групп выполняется кабелем марки ВВГ. Монтаж кабеля выполнить под штукатуркой и в бороздах стены в трубах ду-20мм из ПВХ.
Все однофазные сети прокладываются трехпроводными (фазный-L, нулевой рабочий-N, нулевой защитный-PE проводники). Розеточные группы включаются через устройство защитного отключения УЗО на 30мА. Розетки к розеточным группам подключаются через ответвительные коробки)
Световые указатели "ВЫХОД" установлены у выходов из помещений и коридоров.

Состав: АС, ОВ, ВК, АПС, ЭОМ. Ведомости, Спецификации. Язык документа

Софт: AutoCAD 2014
