КОМПАС 3D 18

Каркас гаража 6000Х7000мм из бруса

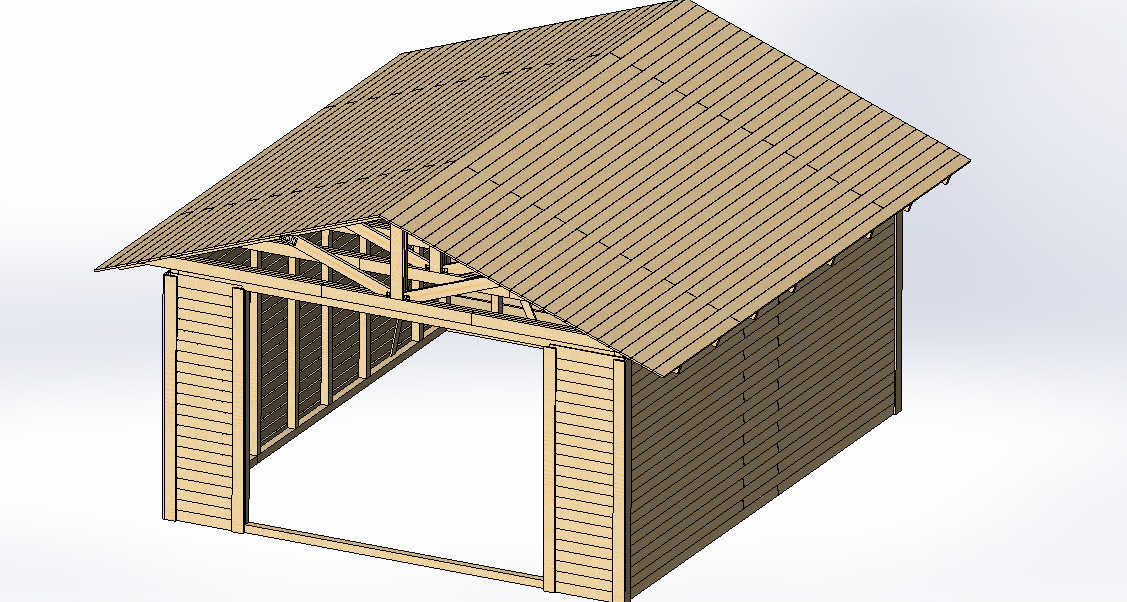

Каркас гаража из типового бруса сечением 150Х150 и досок сечением 150Х25 без крепежных элементов с раскладкой. Обшивка каркаса обрезной доской внахлест.

Состав: 3D сборка, чертежи раскладки пиломатериалов, квартинки видов Язык документа

Софт: SolidWorks 15

Сайт: www

Каталог / Строительство / Каркас гаража 6000Х7000мм из бруса

Просмотр файлов
балка горизонталь 3.SLDPRT
балка горизонталь 4.SLDPRT
балка горизонталь 6.SLDPRT
верхний ярус.SLDASM
гараж с обшивкой.SLDASM
доска обшивки 2м.SLDPRT
доска обшивки 3м.SLDPRT
доска обшивки 4м.SLDPRT
доска обшивки 6м.SLDPRT
доска обшивки короткая.SLDPRT
доска угловая левая.SLDPRT
доска угловая правая.SLDPRT
крыша в сборе.SLDASM
монтажная пластина.SLDPRT
нижний ярус.SLDASM
общая сборка.SLDASM
опора мауэрлата.SLDPRT
подстропильная доска коротная 2м.SLDPRT
подстропильная доска.SLDPRT
подстропильная стойка длинная.SLDPRT
подстропильная стойка.SLDPRT
профиль стены А.SLDPRT
распорка короткая.SLDPRT
скат кровли А.SLDASM
скат кровли Б.SLDASM
стена А.SLDASM
стена Б.SLDASM
стена В.SLDASM
стена Г левая.SLDASM
стена Г правая.SLDASM
стойка воротины.SLDPRT
стойка стеновая.SLDPRT
стойка угловая 2 левая.SLDPRT
стойка угловая 2 правая.SLDPRT
стойка угловая.SLDPRT
стропило.SLDPRT
стропильная стойка.SLDASM
угол в сборе передний левый.SLDASM
угол в сборе передний правый.SLDASM
угол в сборе.SLDASM
чертежи гараж 6на7.PDF
чертежи гараж 6на7.SLDDRW
чертежи гараж с обшивкой.PDF
чертежи гараж с обшивкой.SLDDRW
