Колонны монолитные

Колонны монолитные надземной части. Объект: Наземный паркинг на 500 машиномест. Рабочие чертежи КЖ.3. Рабочий проект выполнен для следующих условий:
- нормативная ветровая нагрузка (I район, тип местности - В) - 23 кгс/м²;
- расчетная снеговая нагрузка - 180 кгс/м²;
Для расчета приняты следующие временные расчетные нагрузки:
- на типовых перекрытиях от автомобиля - 0,420 т/м ²;
- на пандусах от автомобилей - 0,6 т/м²;
- на лестницах и площадках - 0,36 т/м²;
- в служебных помещениях - 0,24 т/м²
4. Перечень видов работ, которые оказывают влияния на безопасность здания и сооружения и для которых необходимо составлять акты освидетельствования скрытых работ:
- устройство опалубки;
- устройство армирования.
5. В соответствии с п.5.4, руководящего документа РД-11-02-2006, утвержденного Федеральной службой по экологическому, технологическому и атомному надзору от 26.12.2006 г. приказом №1128, к ответственным конструкциям, подлежащим дополнительному освидетельствованию относятся:
- плиты перекрытия;
- вертикальные несущие конструкции (колонны и стены железобетонные)
6. За относительную отметку 0,000 принят уровень чистого пола 1-го этажа, что соответствует абсолютной отметке 182,55.
7. Материал конструкций данного раздела:
- бетон кл. В 25 по прочности на сжатие ГОСТ 26633-2012, W4, F100:
- арматура стержневая горячекатаная периодического профиля класса А 500С, ГОСТ Р52544-2006 ;
- арматура стержневая горячекатаная гладкая класс А 240 (А-I), ГОСТ 5781-82*.
8. Основной несущей конструкцией здания является монолитный ж.б. каркас, разделенный деформационным швом по осям "10, 11" на 2 отсека.
Каркас состоит из несущих конструкций:
- колонн 400х400 с высотой на 1-ом этаже - 3210 мм; типовых этажей - 3150мм. Колонны армируются вертикальными стержнями с поперечными хомутами. В зоне стыковки арматуры на этаже последний хомут приварить к продольным стержням и выпускам. (см. л. КЖ1-7)
- диафрагм жесткости ДЖ-1÷ДЖ-6 (b=200 мм);
- стен лестничных клеток ЛК№1÷ЛК№3 (b=200 мм);
- стен рамп №1, №2 (b=200 мм). Армирование стен выполняется отдельными стержнями, соединение осуществляется вязальной проволокой ∅2 мм через пересечение в шахматном порядке. Поперечные связи в стенах выполнять шпильками ∅8 мм с шагом 600х500 (h); стыковку арматуры выполнять внахлест (600 мм), вразбежку.
-настил в рампах h=220мм принят с минимальным уклоном 18% и выполняется по поперечным балкам 440х220 (h) с шагом 1700 мм;
- все наружные стены по периметру здания по этажам объединяются между собой контурными балками 400х590 (h), а на 5-ом этаже балки 400х720(h)(см. раздел КЖ2)
В деформационном шве балки в осях "10-11" выполняются 400х520 (h).
9. Молниезащита выполняется в плитном ростверке из полосы -40х4 по периметру фундамента в уровне верхней и нижней арматуры.
Контуры верхней и нижней полосы соединяются скобами ∅12 А 500С с шагом 5,0 м.
Тоководы Т-1÷Т-17 выпускаются из плитного ростверка в теле колонн и выводятся на кровлю (см. л. КЖ0-15)

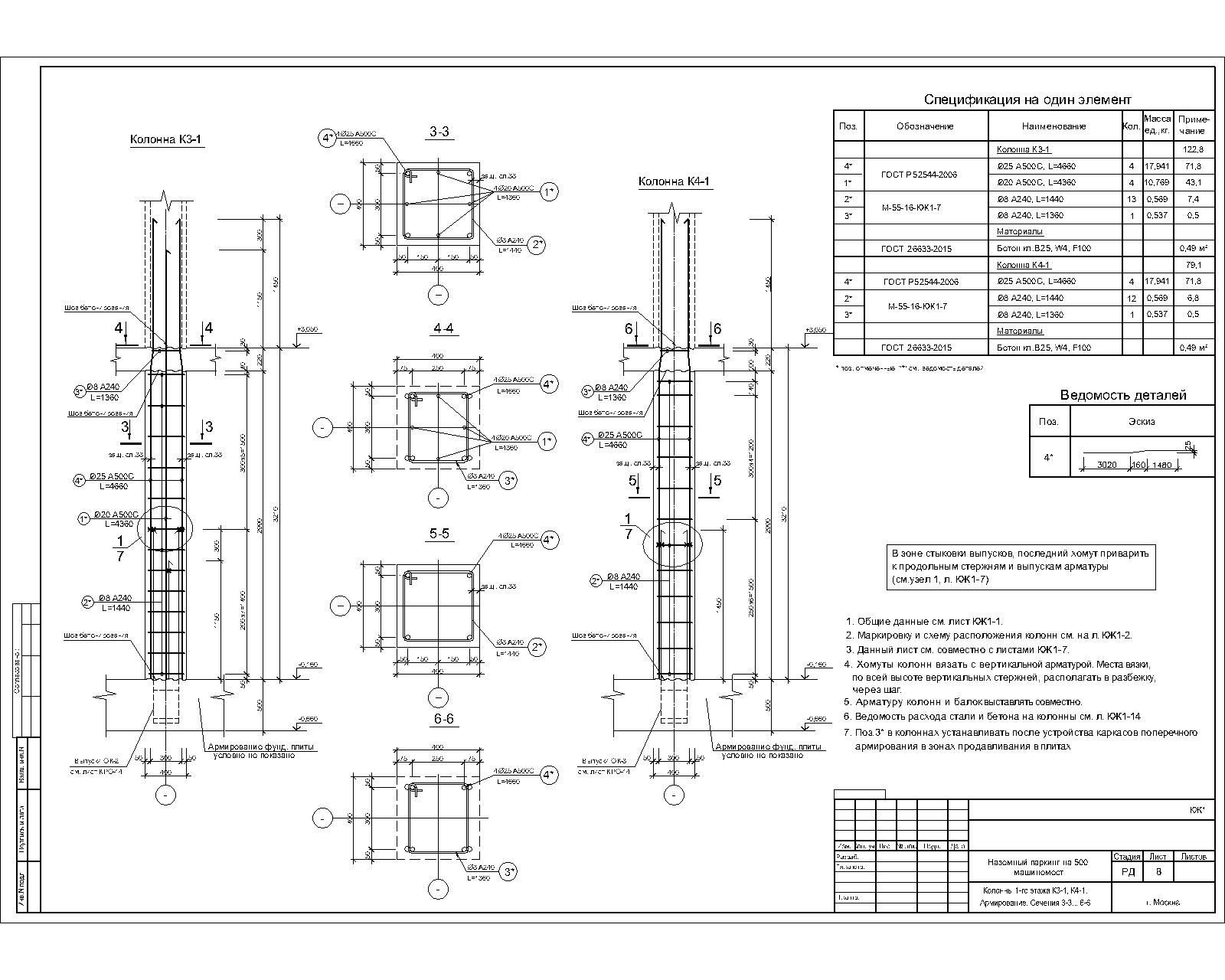

Состав: КЖ. Армирование, опалубка и спецификация монолитных колонн Язык документа
