Конструирование фундаментов 7 этажного жилого дома

«Дальневосточный федеральный университет» (ДВФУ)
ИНЖЕНЕРНАЯ ШКОЛА
Кафедра Гидротехники, теории зданий и сооружений
Пояснительная записка к курсовому проекту
На тему: Конструирование фундаментов 7 этажного жилого дома.
Владивосток 2015

Жилой __7__- этажный дом. Несущие конструкции: наружные и внутренние продольные кирпичные стены. Толщина наружных стен: верхних этажей 51 см, пяти нижних этажей 64 см, толщина внутренних стен 38 см. Перекрытия – сборный железобетонный многопустотный настил. Крыша односкатная совмещенная из сборного железобетонного настила.
Здание в осях _5-7__ имеет подвал. Отметка пола подвала – 2,20. Отметка пола первого этажа 0,00 на __0,6__м выше отметки спланированной поверхности земли.
При наличии подвала постоянные и временные нагрузки соответственно увеличиваются:
на стену «А» – на 16 кН/м и на 2 кН/м,
на стену «Б» – на 26 кН/м и на 4 кН/м.
За плоскость обреза принята спланированная поверхность земли, в подвале – пол подвала. Место строительства г. Владивосток.

№ предпоследней цифры шифра 8
Тип фундамента столбчатый
Глубина заложения фундамента, м 1,4
Размер подошвы 1,3 м×1,3 м
Давление по подошве фундамента, кПа 340

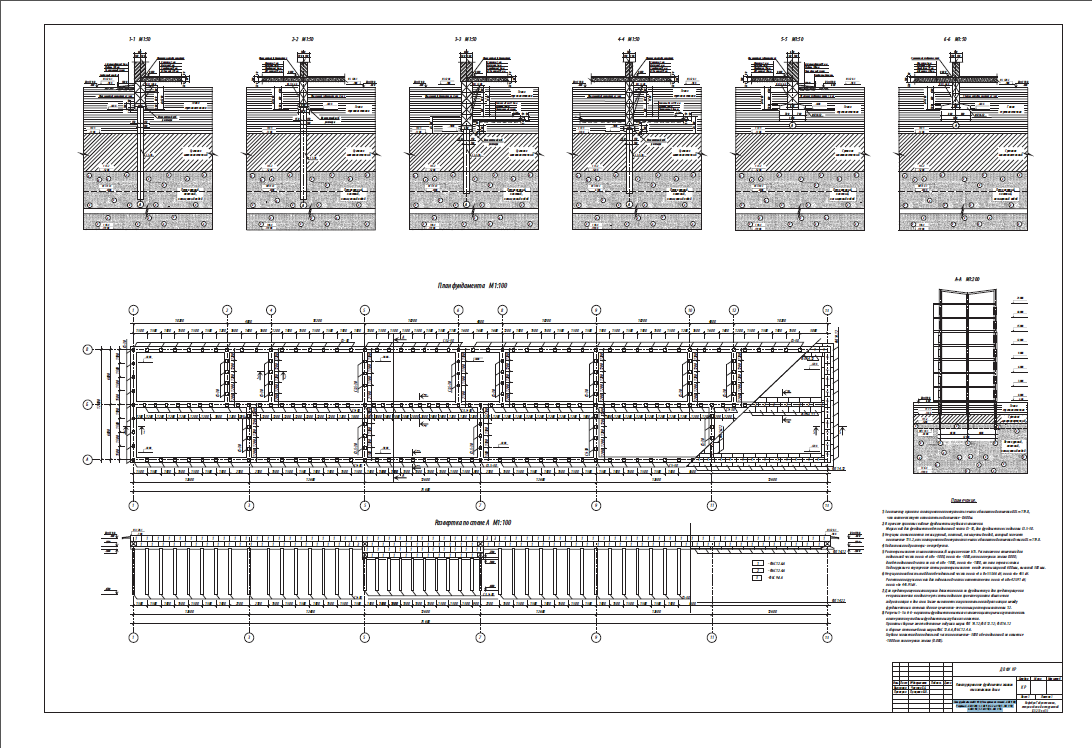

Состав: План фундамента М1:100; Развертка по стене А-А М1:100; Разрезы А-А М 1:200; 1-1 М1:50; 2-2 м 1:50; 3-3 М 1:50; 4-4 М1:50; 5-5 М 1:50; 6-6 М 1:50. Язык документа

Софт: CorelDRAW 16

Файлы:

Каталог / Строительство / Конструирование фундаментов 7 этажного жилого дома

Механика грунтов.docx
курсовая работа печать.cdr
