5-7 этажные монолитные жилые дома г. Новоуральск

УГТУ-УПИ, кафедра строительного производства г. Новоуральск 2003

ИСХОДНЫЕ ДАННЫЕ
Нормативное ветровое давление - 0,3 Кпа
Строително климатическая зона - 1 В
Расчетная температура наружного воздуха - 35 С
Нормативный вес снегового покрова - 1,5 Кпа
Расчетная глубина промерзания грунта - 2,0 м
Относительная отменка 0,000 сооответствует абсо-
лютной отметке 336,60 по генплану инв. N 300-1999
Степень огнестойкости II
Уровень ответственности II
Категория долговечности II

ОБЩИЕ УКАЗАНИЯ
Жилой дом N19 состоит из 2 - х блок - секций, пятиэтажной БМ 5-1 и семиэтажной БМ 7-1, соединённых между собой в уроне 4,5 этажей верандами.
Первый этаж жилого дома запроектирован с учетом проживания семей инвалидов. Часть первого этажа занимают встроенные помещения общественного назначения (ОФИС). Каркас и перекрытия жилого дома запроектированы в монолитном варианте с использованием универсальной опалубки "PERRI". Наружные стены запроектированы, как ненесущие
ограждающие конструкции с поэтажным опиранием на перекрытия.
Конструкция стен - слоистая кирпичная кладка с утеплением полистирольными плитами ПСБ. В отделке фасадов применены: лицевая кладка, облицовка белыми плитами " ФАССТ - А", белыми фасадными бетонными блоками,
декоративная каменная высококачественная штукатурка.
Гидрогеологические условия - согласно изысканиям ООО " Уралингео", в основании фундаментов залегает щебенистый элювиальный грунт и сланец кварцево - хлористый. Грунтовых вод нет.

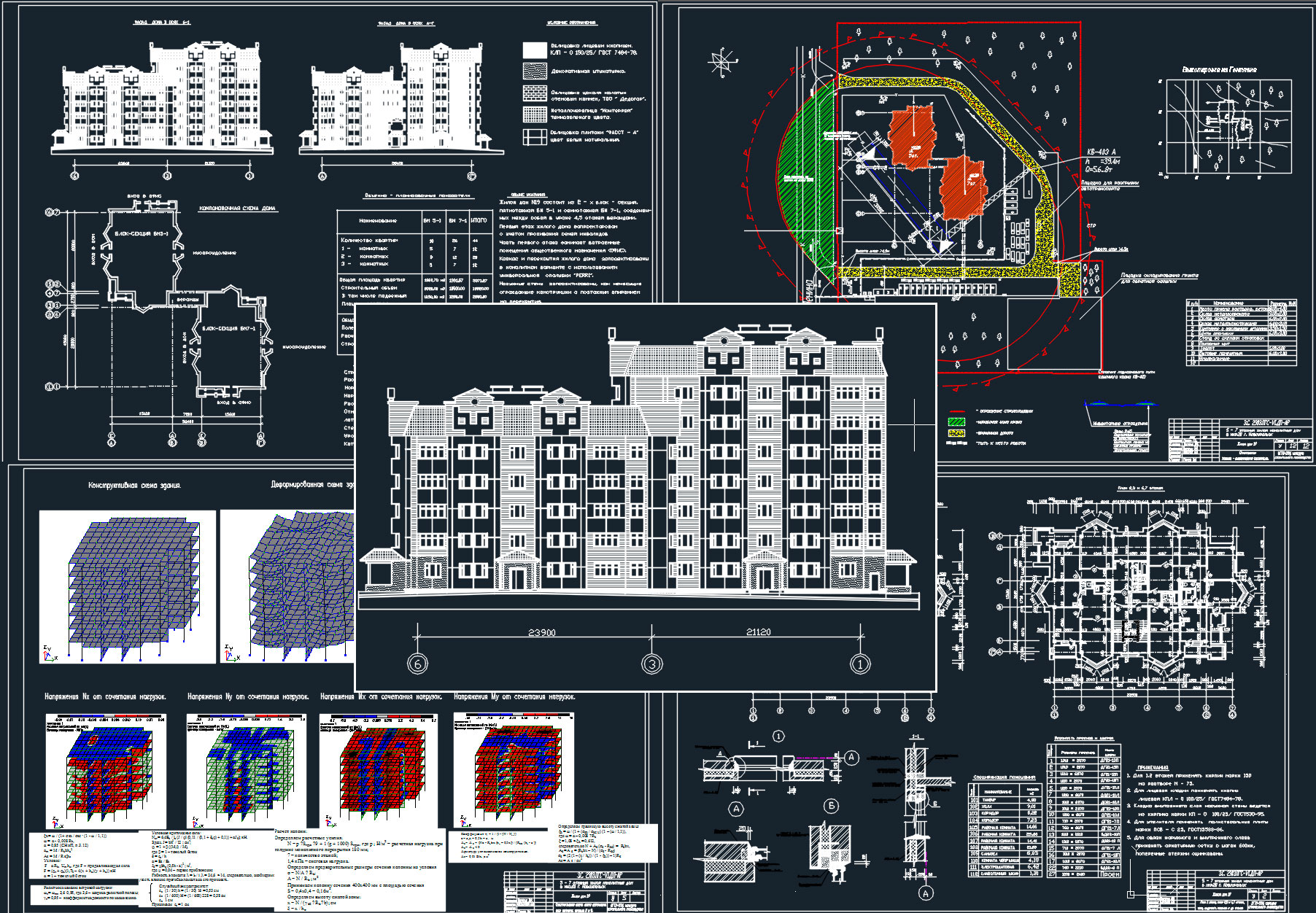

Состав: Чертежи на 12 листах: Фасад 6-1, фасад А-Г, компоновочная схема и т.д. Язык документа

Софт: AutoCAD 2004

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / 5-7 этажные монолитные жилые дома г. Новоуральск

5- ЭТАЖ\лист 1.dwg
5- ЭТАЖ\лист 11.dwg
5- ЭТАЖ\лист 12.dwg
5- ЭТАЖ\Лист 4.dwg
5- ЭТАЖ\Лист 5.dwg
5- ЭТАЖ\Лист 6.dwg
5- ЭТАЖ\Лист 7.dwg
5- ЭТАЖ\лист 8.dwg
5- ЭТАЖ\лист 9, 10.dwg
5- ЭТАЖ\Лист2.dwg
5- ЭТАЖ\Лист3.dwg
