Конкурс асов 3D-моделирования

5 этажный жилой дом

Донской строительный колледж
Строительство и эксплуатация зданий и сооружений
Курсовой проект по дисциплине "Архитектура гражданских зданий"
На тему: " 5 этажный жилой дом
Новочеркасск 2015

Проектируемый 5-ти этажный жилой дом прямоугольной формы в плане с размерами сторон 34,20х12,00 м, по типологическому признаку относится к секционному типу.
Жилая секция (блок-секция) представляет собой ячейку, состоящую из нескольких квартир, расположенных вокруг одного коммуникационного узла (вход, тамбур, лестничная клетка). Планировка площади каждой квартиры выполнена в соответствии с функциональной схемой взаимосвязи помещений.
В проектируемом доме тип лестничного узла - поперечный.
По эксплуатационным требованиям проектируемый жилой дом относится ко II-ой степени долговечности.
Согласно СНиП 2.01.07-85* «Нагрузки и воздействия» проектируемый жилой дом относится ко II-ому уровню ответственности.
Согласно СНиП 2.01.02-85* «Противопожарные нормы» проектируемый жилой дом относится ко II-ой степени огнестойкости, так как несущие и ограждающие конструкции выполнены из искусственных каменных материалов: кирпичные стены, железобетонные перекрытия и лестничные марши.
Решением департамента городского хозяйства города Новочеркасска дано разрешение на строительство 5-ти этажного жилого дома в городе Новочеркасске. Форма участка прямоугольная площадью 3000,00 м 2.
На участке размещаются: 5-ти этажный жилой дом, беседка, автостоянка, детская площадка.
Здание ориентировано широтно, что обеспечивает экономию тепла зимой. Расстояние до ближайшего здания 24,70 м, что удовлетворяет противопожарным и санитарным требованиям.
Вертикальная планировка участка обеспечивает сток дождевых и талых вод.
На участке имеется дорога шириной 4,00 м для проезда машин и дорожки для пешеходов покрытые асфальтом. Вокруг здания выполнена отмостка шириной 1,00 м. На участке также имеются зеленые насаждения: кустарники рядовой посадки и лиственные деревья.
Объемно-планировочное решение - это решение, на основании которого принимается тот или иной состав и размеры помещений.
Здание имеет прямоугольную форму; 5 этажей и подвал.
В данном здании запроектировано:
• высота каждого этажа - 2,80 м;
• высота всего здания - 15,60 м;
• размеры в осях - 34,20 м (1-9) и 12,00 м (А-Д).
Данный жилой дом состоит из 20 квартир: 10 двухкомнатных, и 10 трехкомнатных.
В состав двухкомнатной квартиры входят: коридор, гостиная, спальня, кухня, санузел, кладовая, лоджия, балкон.
В состав трехкомнатной квартиры входят: коридор, гостиная, спальня, детская, кухня, санузел, лоджия, балкон.

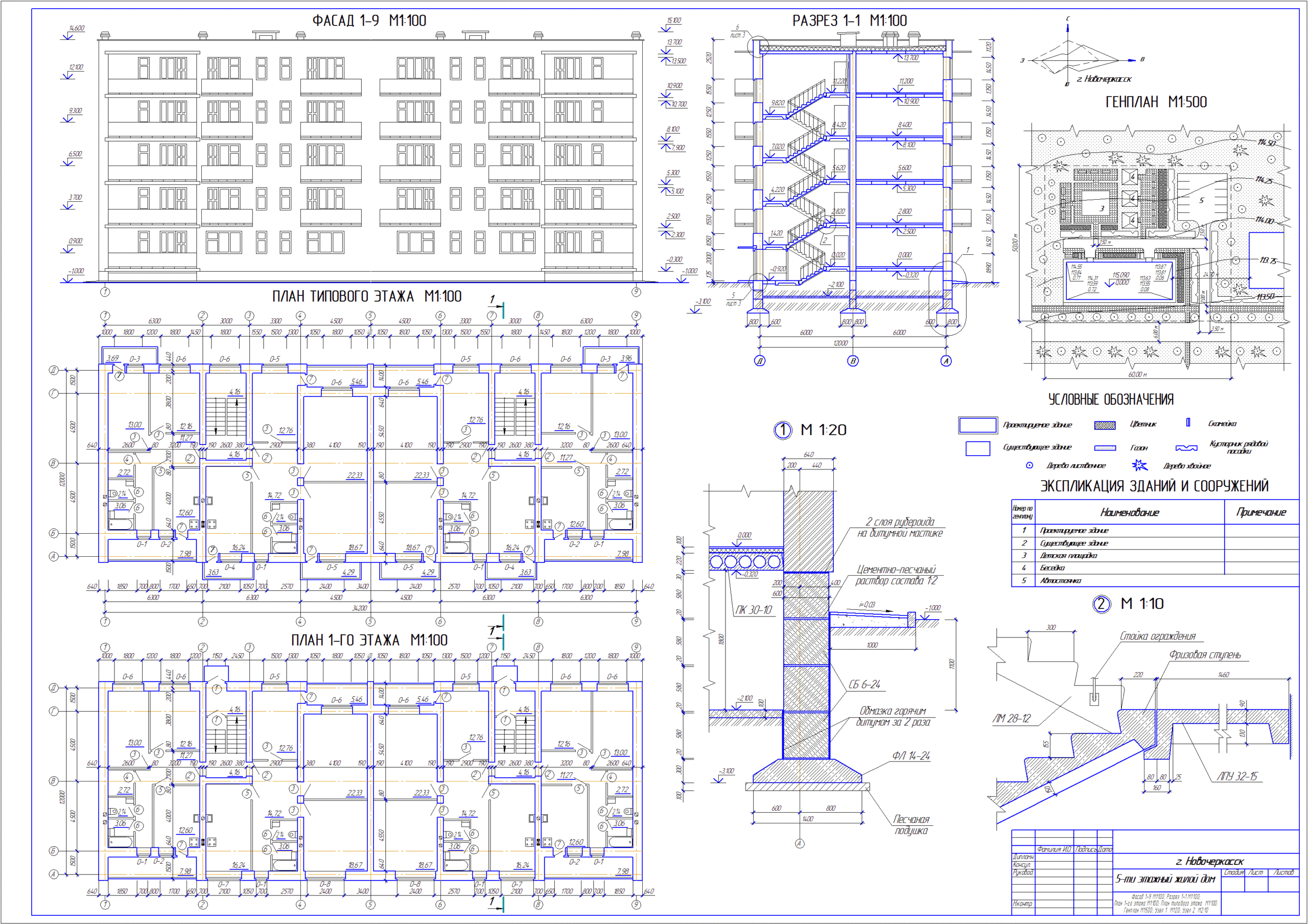

Состав: Два листа и ПЗ (Фасад 1-6 М1:100; Разрез 1-1 М1:100; План 1-го этажа М1:100; План типового этажа М1:100; Генплан М1:500; Узел 1 М1:20; Узел 2 М2:10; План фундаментов М1:100; План перекрытия и покрытия М1:100; План крыши М1:100; Узел 3,4,5 М1:10; узел 6 М1:20л) Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
ЛИСТ 3.CDW
ЛИСТ 2.CDW
Тихонова.doc
