5-этажный панельный жилой дом

Гродненский Государственный университет им. Я. Купалы

Объемно-планировочное решение здания………………………………….…...3
2. Теплотехнический расчет стены в зимних условиях…………………………...4
3. Конструктивное решение здания………………………………………………...7
4. Подбор конструктивных элементов……………………………………………...9
5. Технико-экономические показатели проектируемого здания….…………….13
Список используемых источников………………………………………………...14

Строительство данного жилого дома предусмотрено в городе Витебск, Республики Беларусь.
Размеры здания по координационным осям составляет: в осях А-Г – 13,2 м.; в осях 1-13 составляет 38,4 м. Тип здания – жилой 5-ти этажный дом с 2 секциями. Тип секции – рядовая. Здание с высотой этажа 3,0 м.
Секция трехквартирная: одна 1-комнатная, одна 2-х комнатная и одна 3-х комнатная квартиры в плане. Общая площадь: 1-комнатная квартира – 44,05 м2 , 2-комнатная квартира – 67,45 м2, 3-комнатная квартира – 79,59 м2.
Данный жилой дом имеет подвал для устройства коммуникаций и холодный чердак с лазом на крышу.

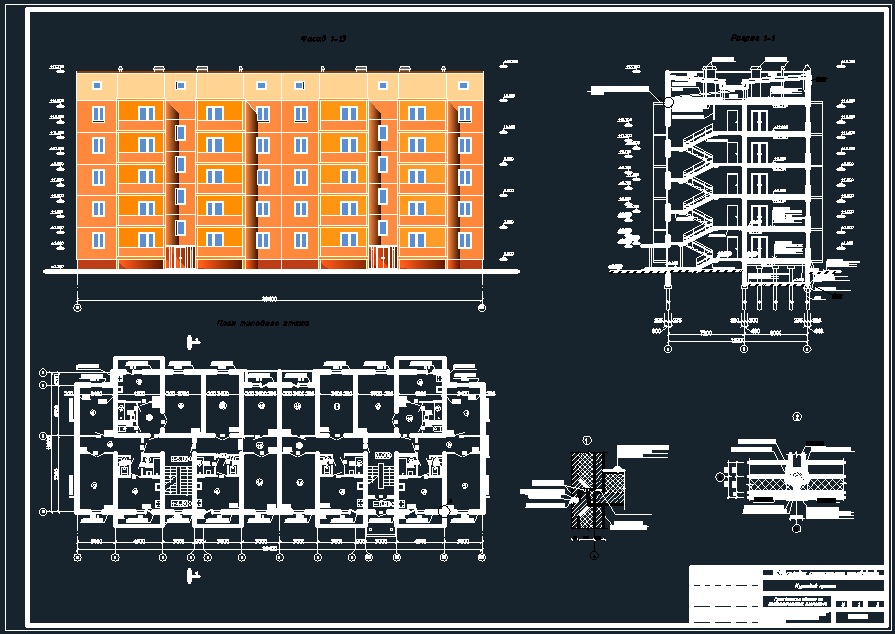

Состав: Фасад, план типового этажа, разрез, план фундамента, план кровли, план перекрытий и 4 узла, ПЗ Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:
Zapiska_arkhit_moya.docx
Arkhitektura.dwg
