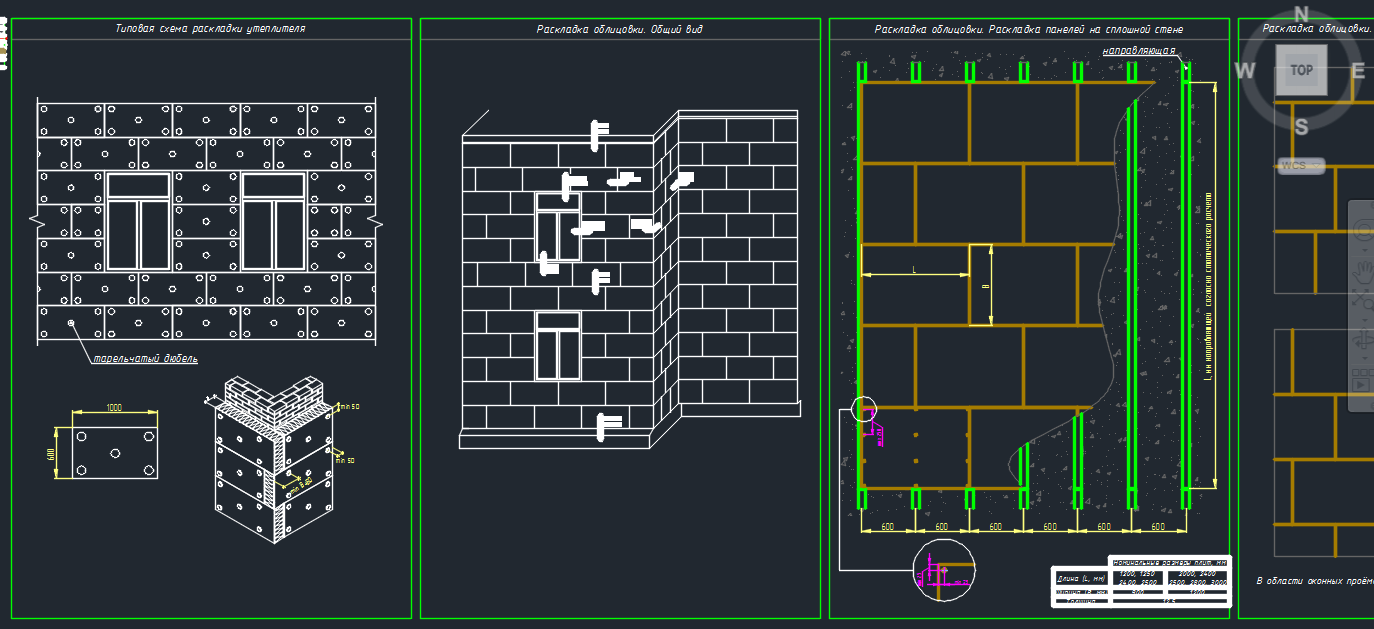

Конструкция навесной фасадной системы с воздушным зазором "VFH Aquapanel"

Система "VFH" предназначена для отделки и теплоизоляции наружных стен в соответствии с требованиями СНиП II-3-79 (изд. 1998 г.), СНиП 23-02-2003 и МГСН-2.01-99; для облицовки АКВАПАНЕЛЯМИ, а также утепления наружных стен зданий и сооружений различного назначения.

Рекомендации являются методическим и справочным пособием для принятия решений и разработки проектов по наружной отделке и утеплению зданий с применением навесных фасадных систем с вентилируемым воздушным зазором "VFH" ЗАО "HILTI Distribution Ltd.". Все навесные фасадные системы с dентилируемым зазором являются одним из наиболее эффективных способов утепления и отделки фасадов зданий и сооружений за счет конструктивных особенностей этих систем:
- утепляющий слой сплошным массивом располагается с внешней стороны наружной стены с незначительным количеством мостиков холода, что позволяет вынести точку росы из внутреннего слоя стены;
- экран, установленный с воздушным зазором относительно утепляющего слоя, хорошо защищает конструкцию стены от атмосферных осадков;
- между облицовочным слоем и слоем утеплителя устраивается вентилируемый воздушный зазор, с помощью которого влага, накапливается в утеплителе и эффективно удаляется;
- такая конструкция наружной стены хорошо защищает жилые помещения от потери тепла зимой и от перегрева летом;
- отсутствие "мокрых" процессов позволяет выполнять работы по монтажу системы в любое время года;
- облицовочные материалы и несущие конструкции фасадных систем обеспечивают долговечность фасадной отделки утеплителя наружных стен, одновременно они позволяют легко ремонтировать поврежденные участки фасада.

Состав: Альбом технических решений Язык документа

Софт: AutoCAD 2004

Файлы:

Каталог / Строительство / Конструкция навесной фасадной системы с воздушным зазором "VFH Aquapanel"

НФС АКВАПАНЕЛЬ - HILTI ( узлы) l.dwg
