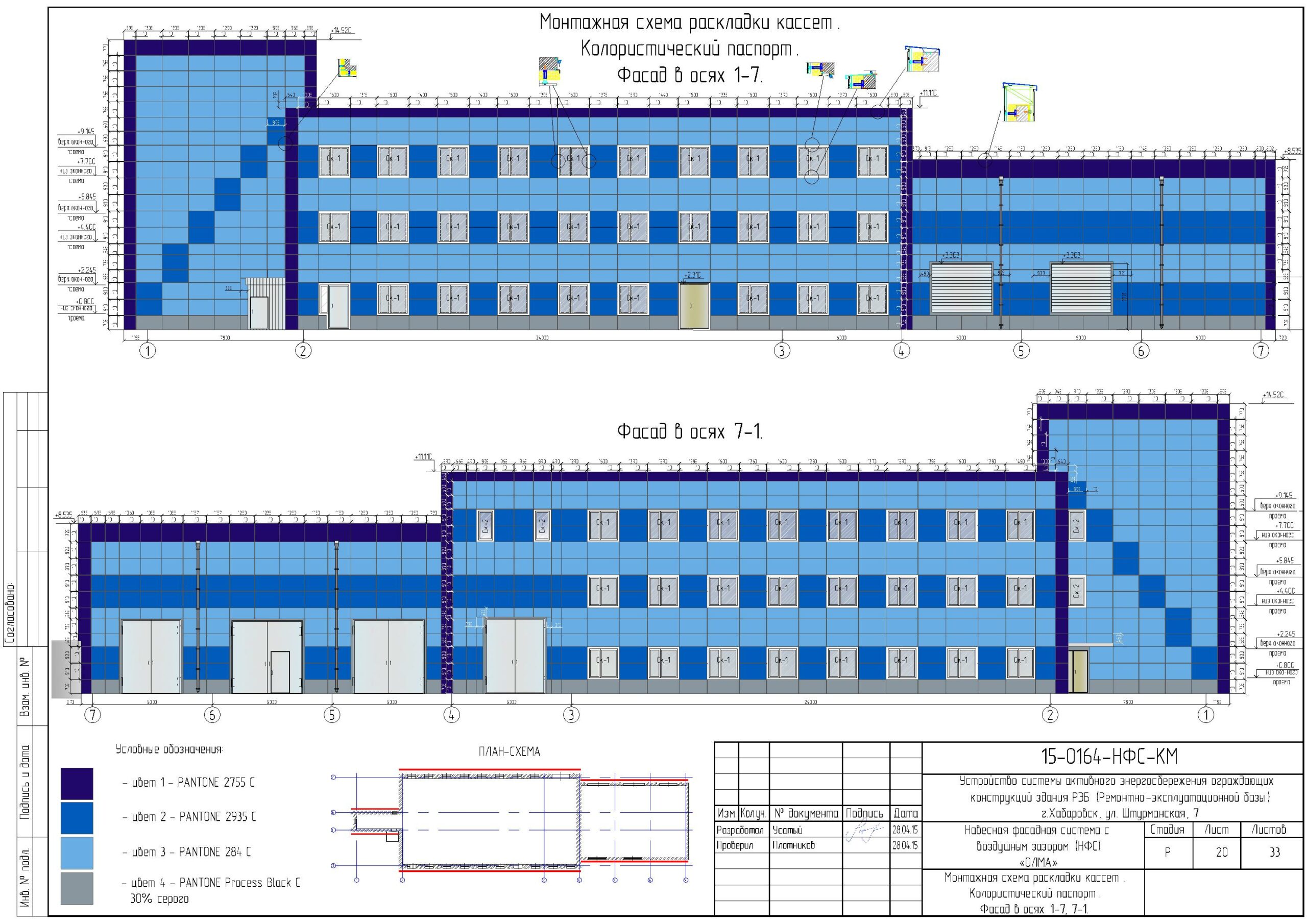

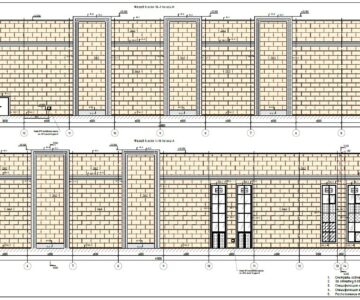

Архитектурное решение по монтажу навесной фасадной системы с воздушным зазором фирмы изготовителя "Олма", расчет нагрузок несущей конструкции (подсистемы), теплотехнический расчет. Схемы расположения кронштейнов, направляющих элементов на фасаде здания, схема раскладки кассет (облицовочного материала), колористический паспорт (цветовое решение), чертежи монтажных узлов крепления конструкции, спецификация материалов. Все чертежи выполнены отдельно на Листах в программе AutoCAD 2010.
