Конструкция навесной фасадной системы с воздушным зазором "Физкультурно-оздоровительный комплекс с катком" в г.Санкт-Петербург,

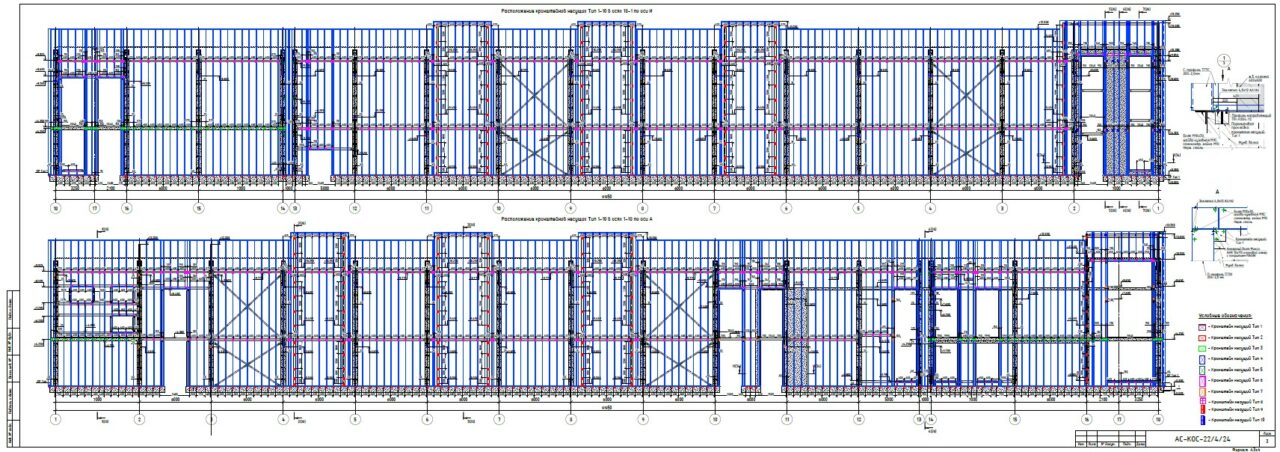

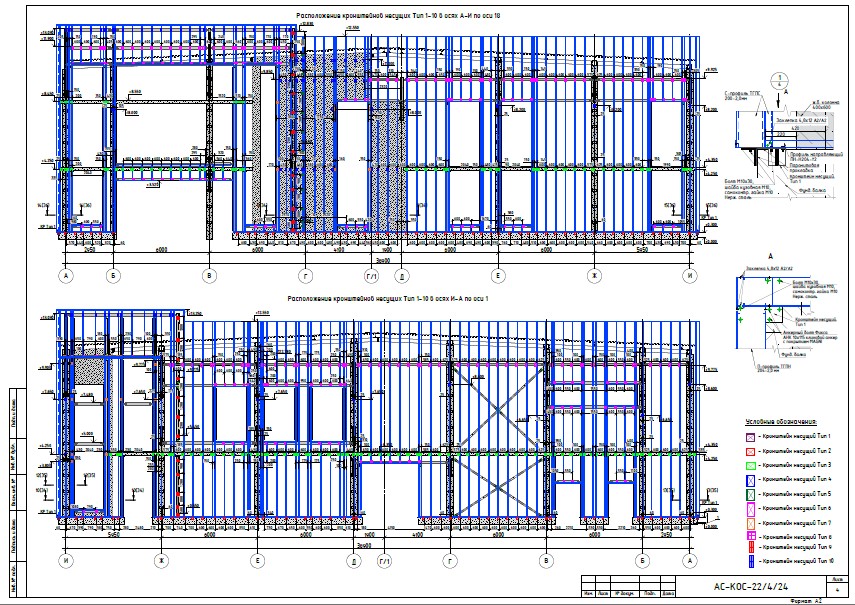

Устройство каркасно-обшивных стен "КОС" Шифр: АС-КОС-22/4/24
Общие данные
1. Рабочие чертежи конструкций декоративной облицовки разработаны в соответствии с требованиями нормативной документации, действующей на территории Российской Федерации.
2. Район строительства - г. Санкт-Петербург
Настоящая документация разработана на основании следующей документации
- Техническое задание заказчика
- Проектная документация
- Смежные разделы рабочей документации
- «Технический отчет по инженерным изысканиям. Инженерно-геологические изыскания», За
относительную отметку ±0,000м принята отметка 3,250 в Балтийской системе высот.
3. Климатические условия строительной площадки (по СП 20.13330.20 16. Актуализированная редакция СНиП 2.01.07-85*):
- Санкт-Петербург - Sg=1,3 кПа;
- II ветровой район - Wo=0,3 кПа.
Область приминения
Альбом содержит рекомендации по применению в качестве ограждающих конструкций зданий различного назначения наружных ненесущих (далее –наружных) каркасно-обшивных стен (далее – КОС) с каркасом из стальных
гнутых профилей.
КОС могут применяться для создания наружных ненесущих стен вновь строящихся зданий и сооружений различных уровней ответственности, всех степеней огнестойкости и классов функциональной и конструктивной
пожарной опасности по Техническому регламенту о требованиях пожарной безопасности (Федеральный закон № 123-ФЗ от 22.07.2008) в следующих районах и местах строительства:
- относящихся к различным ветровым районам по СП 20.13330.2011 в соответствии с несущей способностью конструкции с учётом высоты и расположения возводимых зданий и сооружений;
- с обычными геологическими и геофизическими условиями, а также на просадочных грунтах 1-го типа по СП 22.13330.2011 и на вечномёрзлых грунтах в соответствии с 1-м принципом по СП 25.13330.2012;
- с различными температурно-климатическими условиями по СП 131.13330.2012 в сухих, нормальных или влажных зонах влажности по СП 50.13330.2012; с неагрессивной, слабоагрессивной и среднеагрессивной окружающей
средой по СП 28.13330.2012;
- в районах, относящихся к сейсмическим по СП 14.13330.2011 (с учётом дополнительных конструктивных решений и узлов, разрабатываемых в конкретном проекте с учетом сейсмических параметров площадки строительства).

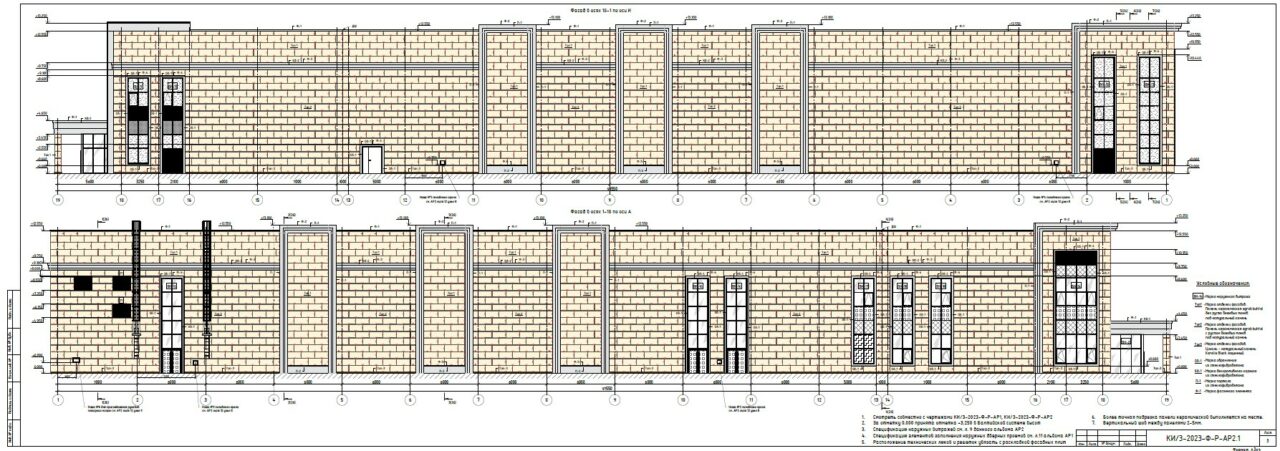

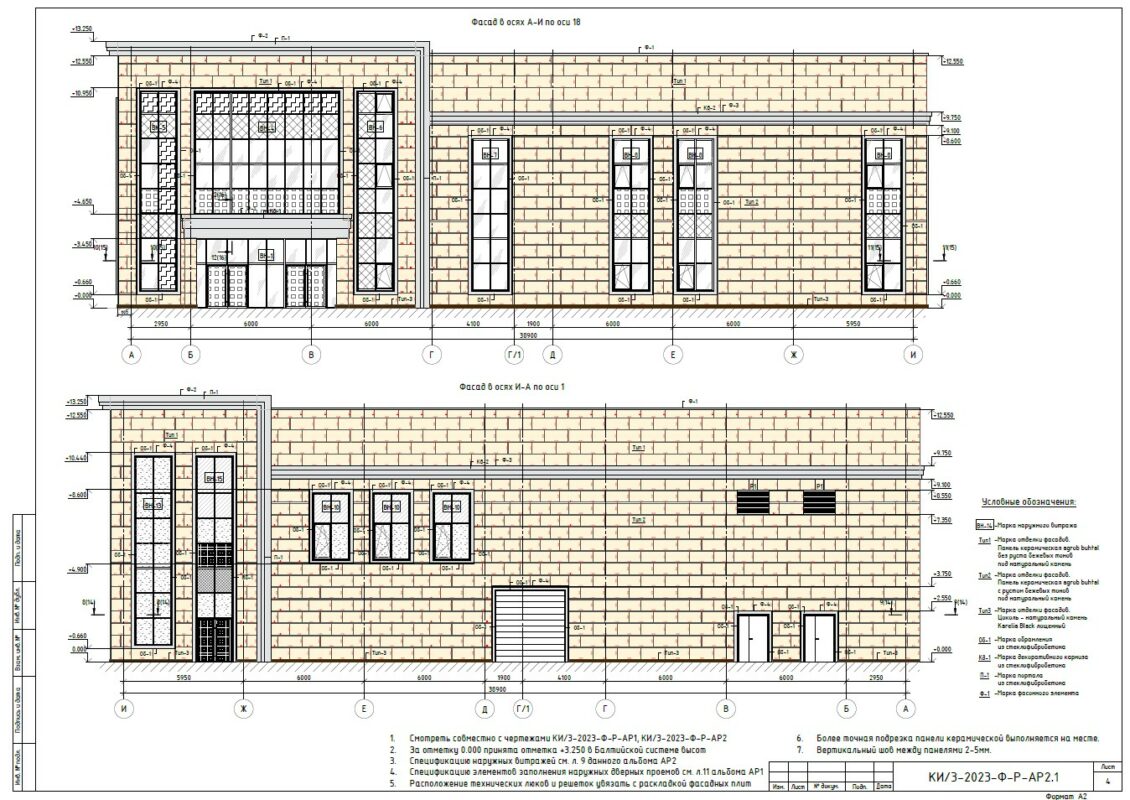

Конструкция навесной фасадной системы с воздушным зазором Шифр: КИ/3-2023-Ф-Р-АР2.1
Основные положения по производству работ и системе контроля качества.
Для выполнения работ по монтажу системы здание разбивается на захватки и определяется порядок и последовательность работ по захваткам.
Величина захваток и их количество для каждого объекта определяется с учетом размеров фасада здания, величины бригады монтажников, оснащения строительной организации оборудованием и
оснасткой, условиями комплектации строительства материалами, изделиями и т.п. Захваткой может быть вся высота фасада. Можно фасад по высоте разбить на несколько захваток, учитывая
наличие промежуточных карнизов, поясов и другие факторы.
Монтаж системы начинается с установки маяков и разметки фасада, по которой будут устанавливаться и крепиться к основанию кронштейны и направляющие. Разметка выполняется с помощью
геодезических приборов, уровня и отвеса. Установка, крепление кронштейнов и направляющих в пределах захватки может производиться снизу вверх, и наоборот.
После разметки фасада в строительном основании сверлятся отверстия под дюбели (анкера) для установки кронштейнов. В месте примыкания кронштейна к строительному основанию,
устанавливается элемент терморазрыва - термомост, для снижения теплопередачи.
В случае, когда основанием является ЛСТК кронштейн монтируется на саморезы HILTI S-MD, S-MP.
Минимальное расстояние от края конструкции до дюбеля оговаривается специальными рекомендациями фирмы-изготовителя дюбелей.
Одновременно с установкой кронштейнов на основании устанавливают специальные элементы и кронштейны для крепления смежных конструкций.
На кронштейны устанавливают, затем крепят к ним, вертикальные или горизонтальные профили, которые являются базой для устройства отделочного слоя фасада в пределах проектных допусков.
Поэтому установка профиля, его положение в плоскости, проверяется соответствующими приборами: теодолитом, отвесом и др. Крепление профиля к кронштейну производится заклепками или
иными метизами, предусмотренными рабочей документацией. Способы крепления элементов облицовочного экрана, в зависимости от вида облицовочных материалов. Во время монтажа
облицовочных материалов следует следить за тем, чтобы воздушный зазор позади них был чист и без каких-либо посторонних включений.
В процессе монтажа элементов системы должен выполняться пооперационный контроль качества работ, и оставляться акт на скрытые работы.
Все работы должны выполняться под контролем лица, ответственного за безопасное производство работ в соответствии с требованиями:
- СНиП 12-03-2001 "Безопасность труда в строительстве. Часть 1. Общие требования",
- СНиП 12-04-2002 "Безопасность труда в строительстве. Часть 2. Строительное производство".
В ходе транспортировки, хранения, монтажа и эксплуатации системы не допускаются механические воздействия на элементы системы (изделия), приводящие к нарушению их геометрии сверх
допусков, установленных проектом, нормами или техническими условиями производителя.
