Физкультурно-оздоровительный комплекс

Оренбургский государственный университет
Кафедра строительных конструкций
Дипломный проект специальность "Промышленное и гражданское строительство"
на тему "Физкультурно-оздоровительный комплекс"
Оренбург 2014

ФОК выполнен из стальных конструкций, ограждающие конструкции - сэндвич-панели. Площадь здания - 2123кв.м.
Здание состоит из двух секций. 1я секция 2этажная, в ней размещены спорт. залы. 2я секция - бассейн. Высота комплекса 11,0м, габаритные размеры 67х61м.

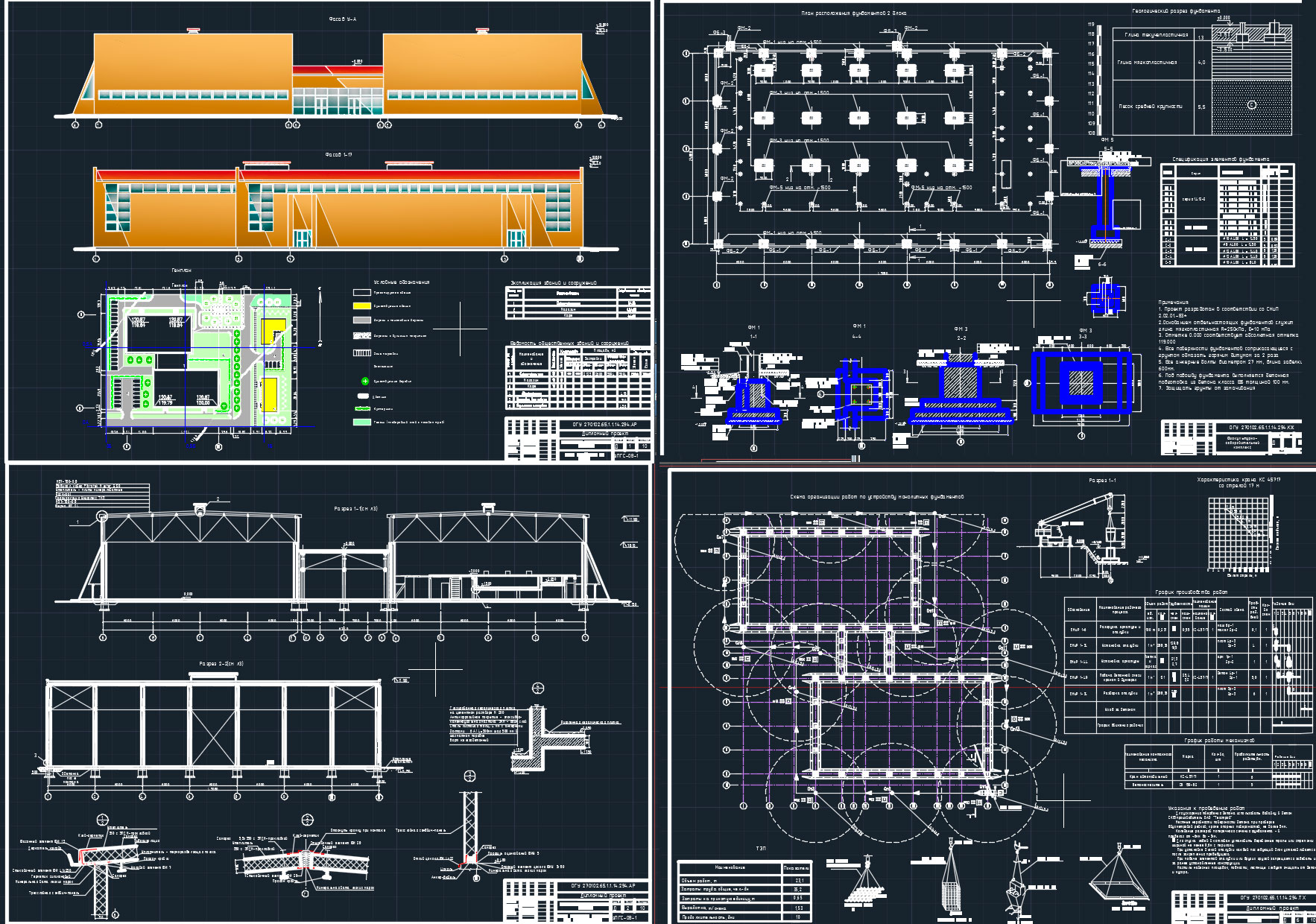

В графической части представлены чертежи:
1 Фасады
2 Разрезы
3 Планы эьажей
4 План фундаментов
5 Техкарт на монтаж сэндвич панелей
6 Техкарта на устройство монолитных фундаментов
7 Техкарта на монтаж каркаса
8 Календарный график
9 Стройгенплан
Содержание ПЗ:
Введение…………………………………………………………………………..
1.Технико-экономическое обоснование вариантов проектирования…………
1.1 Общие данные………………………………………………………………...
1.2 Объем работ и потребность в конструкциях и материалах………………..
1.3 Определение себестоимости и трудоемкости
строительно-монтажных работ………………………………………………….
1.4 Определение капитальных вложений в основные производственные
фонды………………………………………………………………………………
1.5 Определение сопряженных капитальных вложений……………………….
1.6 Определение эксплуатационных расходов………………………………….
1.7 Определение приведенных затрат по вариантам………………………….
2. Архитектурно-строительный раздел………………………………………..
2.1 Исходные данные……………………………………………………………
2.1 Объемно-планировочное решение…………………………………………
2.2 Конструктивное решение………………………………………………….
2.1 Санитарно-техническое и инженерное оборудование……………………
2.4 Теплотехнический расчет…………………………………………………..
3. Расчетно-конструктивный раздел…………………………………………..
3.1 Расчет и конструирование стропильной фермы с сечением
элементов из спаренных уголков……………………………………………..
3.2 Расчет фундамента…………………………………………………………
4. Технология строительных процессов………………………………………
4.1 Технологическая карта на устройство фундаментов…………………….
4.2 Технологическая карта на монтаж каркаса здания………………………
4.3 Технологическая карта на монтаж «сэндвич-панелей»…………………
5. Экономика и организация строительства…………………………………..
5.1. Ведомость сборных конструкций…………………………………………
5.2 Ведомость трудоемкости, машиноемкости, потребности в рабочих……
5.3 Сводная ведомость потребности в основных строительных
материалах……………………………………………………………………….
5.3 Потребность в машинах и механизмах…………………………………….
5.5 Привязка автокрана и расчет опасных зон влияния крана………………..
5.6 Расчет площадей временных зданий, сооружений и складов………….....
5.7 Водоснабжение стройплощадки……………………………………………
5.8 Расчет потребности в электроэнергии……………………………………..
5.9 Сметный расчет……………………………………………………………...
5.10 Технико-экономические показатели по объекту………………………....
6. Безопасность труда……………………………………………………………
7. Экологическая характеристика объекта……………………………………..
Заключение……………………………………………………………………
Список использованных источников……………

Состав: 10 листов А1. Фасады; Разрезы; Планы; План фундаментов; Стальная ферма; 3 техкарты; Календарный план; Стройгенплан Язык документа

Софт: AutoCAD 16

Файлы:
введение.docx
заключение.docx
Литра.docx
1каркасы мои (1).docx
1каркасы мои (2).docx
2архиттектура .docx
3Металлолом.docx
3ОиФ.docx
4ТСП.docx
4ТСПКалькуляции.docx
5моя экон .docx
6бжд.docx
7ЭКОЛОГИЯ.docx
аннотация.docx
содержание.docx
ВСЁ.dwg
