Спортивно-оздоровительный комплекс Снежногорск

УлГТУ, АСП, диплом, Физкультурно-оздоровительный комплекс возводится в городе Снежногорске 2014

1 Место строительства г. Снежногорск по заданию
2 Климатический район и подрайон IIв [ 1, рис.1 ]
3 Зона влажности сухая [ 1, рис.1* ]
4 Температура наружного воздуха наиболее холодной пятидневки, гр. -27 [ 1, табл.1 ]
5 Продолжительность периода
с температурой наружного
воздуха менее 8 гр., сут. 275 [ 1, табл.1 ]
6 Средняя температура отопительного периода, гр. -3,2 [ 1, табл.1 ]
7 Максимальная глубина промерзания грунта, м 2,1м. [ 1, прил.1, рис.3]
Повторяемость ветра, % :
- в январе: С СВ В ЮВ Ю ЮЗ З СЗ
10 5 8 21 20 15 10 11
- в июле: С СВ В ЮВ Ю ЮЗ З СЗ
16 9 9 13 9 12 15 17

Конструктивная схема здания – рамная.
Пространственная жесткость и устойчивость каркаса здания обеспечивается совместной работой рам, системой вертикальных и горизонтальных связей. Вертикальные связи, обеспечивающие общую устойчивость, устанавливаются в центре блока и в крайних пролетах. Для обеспечения жесткости и у устойчивости ригеля рамы используется система горизонтальных связей по верхнему поясу и система вертикальных связей, предотвращающая закручивание элементов ригеля.

В соответствии с функциональным процессом запроектировано двухэтажное здание, состоящее из трех блоков. Габаритные размеры здания в плане: в осях А-Р 60,9м., в осях 1-10 54м
Первый блок включает в себя вестибюль площадью 52,8 м2 (из расчета не менее 0,5 м2 на одного занимающегося), гардероб верхней одежды 18 м2 (из расчета 0,1 м2 на один крючок, расчетное число мест 200% численности смены ), медицинский пункт 18, 92 м2 с ожидальной 13,2 м2 ,кабинет директора 28,58 м2 ,кабинет заместителя 17, 78 м2 , приемная 14,16 м2 . Блок одноэтажный с высотой до низа несущих конструкций 3 м.
Второй блок включает в себя спортивный зал площадью 754,38 м2 , раздевальную 47,60 м2 на 40 мест для переодевания, душевую 21,13 м2 на восемь сеток, тренерскую 16,23 м2 , инвентарную 23,60 м2 , комнату персонала 16, 23 м2 . Блок одноэтажный с высотой низа несущих конструкций 8,4м., размеры блока 42х24 м.
Третий блок включает в себя следующие помещения:
-второй этаж: бассейн на четыре дорожки длинной 25м, зону подготовительных занятий смежную с бассейном площадью 141,51 м2 , обходную дорожку вокруг бассейна шириной не менее 2,5 м., раздевальные (мужские и женские) на 17 мест для переодевания 23,32 м2 , душевые на 5 сеток 10,53 м2 , тренерская 9,93 м2 , инвентарная 11,60 м2 , комната отдыха 15, 66 м2 ,
-первый этаж: буфет площадью 25,08 м2 , с раздаточной 12, 76 м2 , вспомогательные помещения. Высота перекрытия второго этажа составляет 3м.
Технико-экономические показатели объемно-планировочного решения:
-площадь застройки здания – 2378,10 м2
-общая площадь здания – 3062,32 м2
-полезная площадь здания – 2887,4 м2

-расчетная площадь здания – 2289,3 м2
-планировочный коэффициент k=2289,3/3062,32=0,64

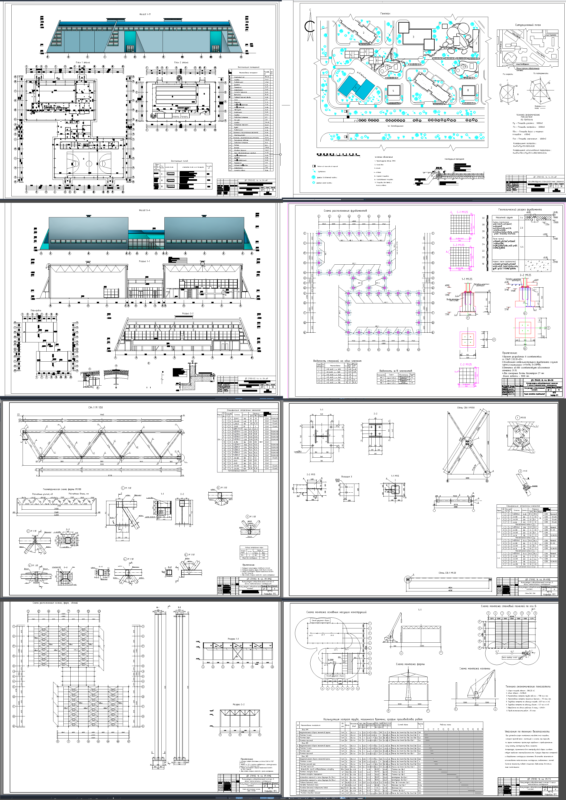

Подробные объемно-планировочные решения представлены в графической части дипломного проекта лист.
