Котедж

Рейтинг: 80

Софт: AutoCAD 14

Состав: Титульный лист, Генплан, Фасад в осях 1-3, Экспликация помещений и дверных проемов на отм. 0.000, Экспликация помещений и дверных проемов на отм. +2.700, План на отм. 0.000, План на отм. +2.700, Разрез 1-1, План фундамента на отм. -3.100, Развертка фундамента по оси 1, План перекрытий на отм. 0.000, План перекрытий на отм. +2.700, План стропильной системы, План кровли, Архитектурные узлы, План перекрытий на отм.+5.400.

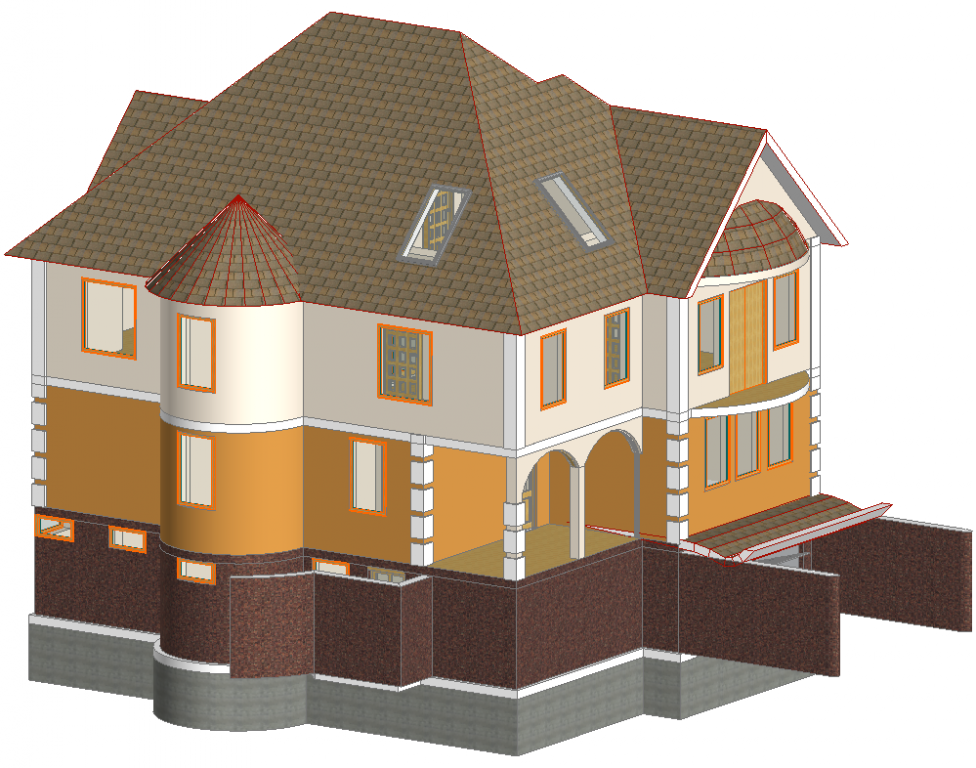

Рейтинг: 20

Софт: AutoCAD 7

Состав: Планы этажей. Разрезы. Фасады, модель

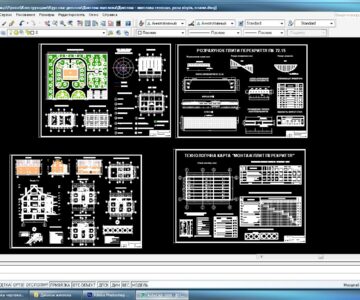

Рейтинг: 150

Софт: ArchiCAD 13 SP2

Состав: Фасад 1-6, Фасад 6-1 План 1-го этажа План 2-го этажа, Разрез 1-1, Экспликация помещений и зданий, ТЭП по генплану, Роза ветров, Генплан, План плит перекрытия, план стропил, план кровли, разрез 2-2, Разрез по стене Д-Д, план пола 1-го и 2-го этажа, спецификация проемов, спецификация пола, спецификация плит перекрытия, Стройгенплан, Техническая характеристика крана, Разрез 1-1 М1: 100, Ведомость временных строит Технологическая карта по металлочерепицы, План сборного ленточного ф-та, Расчетная схема деформации основания фундамента, Сечение 2-2, Сечение 1-1, Спецификация фундаментных блоков, Опалубочные чертежи плиты перекрытия, схема армирования плиты перекрытия, разрез 1-1, разрез 2-2, К-1, С-1, С-2

Рейтинг: 30

Софт: AutoCAD 2010

Состав: Общие данные,План на отм. -2.880, Разрез 1-1,сечение по стене подвала с окном, Спецификации элементов заполнения дверных проемов, оконных проемов, Вход В1, узлы по входу, Вентиляционный стояк ВК1, Плита фундаментная Фпм1. Геометрические размеры, Плита фундаментная Фпм1. Схема нижнего и верхнего ари=мирования, Плита Фпм1. Схема расположения каркасов. Разрез 1-1, Схема расположения стен подвала Стм1 свай Бсн1 и ростверка Рсм1. Разрезы. Узлы, Узкл 7 ростверка Рсм1. Свая Бсн1. Спецификация на Стм1, Рсм1, Бсн1, Каркасы плоские Кр-1-Кр3, Каркас пространственный Кп1, Плита перекрытия монолитная Пм1. Геометрические размерыЮ Плита перекрытия монолитная Пм1. Схема верхнего и нижнего армирования, Балка монолитная Бм1. Колонна монолитная Км1. Геометрические размеры и армирование, Схема расположения подпорной стенки входа в подвал Стм2. Узлы, Каркас пространственный Кп2, Схема лестницы Лстм1. Схема армирования лестницы Лстм1. Разрезы.

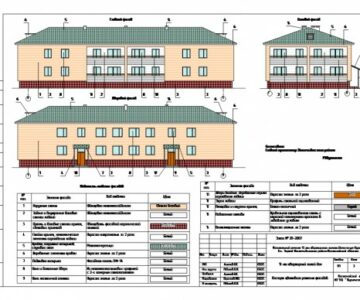

Рейтинг: 50

Софт: AutoCAD 2010

Состав: Ведомость рабочих чертежей, Общие данные, Схема генерального плана, Визуализация. Вид 1, Визуализация. Вид 2, Визуализация.Вид.3, План 1-го этажа на отм. 0.000.Экспликация помещений, План расстановки мебели и оборудования 1-го этажа, План 2-го этажа на отм. +2,960. Экспликация помещений, План расстановки мебели и оборудования 2-го этажа, План кровли, Разрез 1-1, Разрез 2-2, Фасад в осях А-Б, Фасад А-Б. Цветовое решение, Фасад в осях 1-4, Фасад 1-4. Цветовое решение, Фасад в осях Б-А, Фасад в осях Б-А. Цветовое решение, Фасад в осях 4-1, Фасад в осях 4-1. Цветовое решение, Ведомость заполнения оконных проемов, Ведомость заполнения дверных проемов, План полов 1-го и 2-го этажей. Экспликация полов, Кладочный план 1-го этажа на отм. 0.000, Кладочный план 2-го этажа на отм. +2,960, План перемычек 1-го этажа, План перемычек 2-го этажа. Ведомость перемычек, Вентиляционная шахта 1, Вентиляционные шахты 2,3, Узлы 1,2,8, Узлы 3,4, Узлы 5,6,7, Ведомость наружной отделки.
