Курсовой проект на тему: «Коттедж двухэтажный»

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение высшего образования «Норильский государственный индустриальный институт»
Кафедра «строительства и теплогазоводоснабжения»
Курсовой проект по дисциплине: «Основы архитектуры»
На тему: «Коттедж».
Норильск 2018г

Проектируемое гражданское жилое малоэтажное мансардное здание без подвала, в плане имеет прямоугольную форму.
Общий размер здания 9720х6720х9628мм.
Общая площадь застройки 73,51м2.
Общая площадь помещений 86,3м2.
Площадь помещений первого этажа 47,61м2.
Площадь помещений второго этажа 38,69м2.
Общий объём здания 625,1 м3.
Строительный объём надземной части 551м3.
Строительный объём подземной части 74,1м3.
Здание двухэтажное , высота от ур.з. до верха несущих конструкций стены 3615мм, общая высота здания от ур.з. 9628мм. Высота мансардного этажа по ур.чп. 4200мм. Высота до потолка первого этажа 2990мм.
Крыша здания двухскатная из кровельного покрытия с уклоном в обе стороны 59,30. Вертикальная связь с помощью лестницы. Площадь крыши 196,8 м2.

Содержание:
1.Объёмно-планировочные решения здания. 3
2.Конструктивное решение. 5

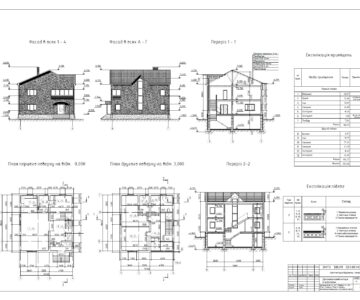

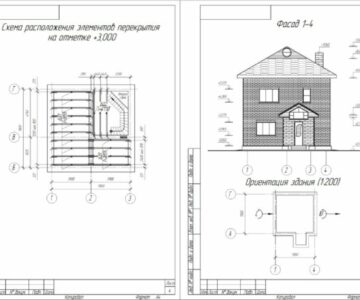

3.Графическая часть .9
