Двухэтажный коттедж с подвалом

Запорожсний Национальный Технический Университет
Кафедра стоительства и управления проэктами
Курсовой проект по дискиплине "архитектура зданий и сооружений"
На тему :"Двухэтажный котедж"
Запорожье 2014

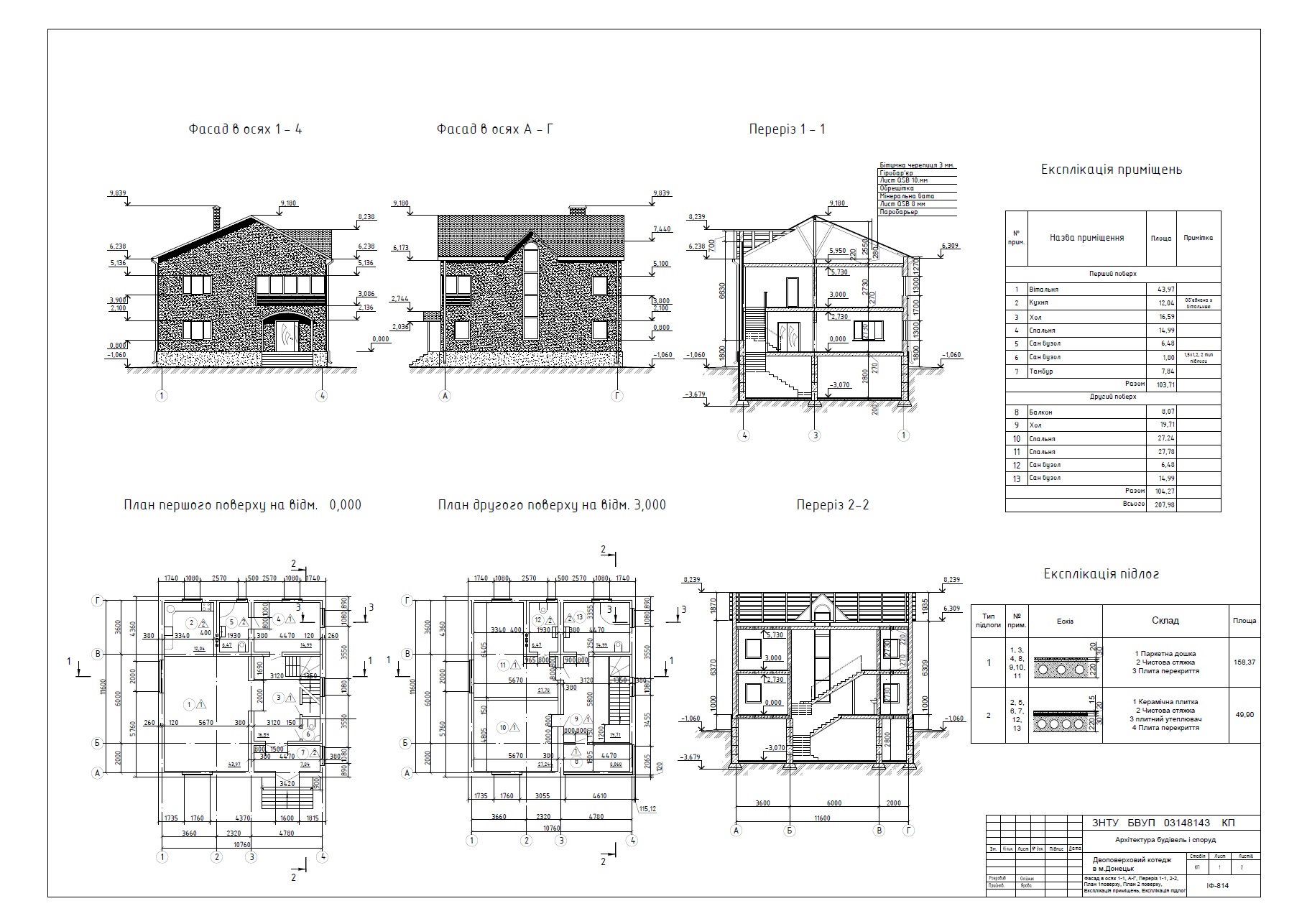

В курсовом проекте спроектирован котедж двухэтажный котедж с подвалом. Проект содержит два чертежа, формта А1 выполненых в АutoCAD 2015, и записка. На чертежах представлено План первого и второго этажа, 2 разреза, 2 фасада, разрез по стене, план плит покрытия и перекрытия, план ктропильной системы, план кровли, план фундаментов из зборного железобетона.

Вихідні данні
Будівля в плані має прямокутний вид розміри по осях 11,60 х 10,76 м, поверховість - 2 поверх над рівнем землі. Також будівля має підвальний поверх.
Висота житлових поверхів - 3 м, підвального поверху - 3,07 м. Загальна висота будівлі від рівня денної поверхні - 10,25 м.
Майданчик будівництва відноситься до II району відповідно до районуванням території за кліматичними характеристиками ДСТУ-Н Б В.1.1-27: 2010 для якого:
Кліматичні умови:
• Розрахункова зимова температура від -2 до -6С
• Розрахункова річна температура від 21 до 23С
• Глибина промерзання грунту 0,9 м
• Снігове навантаження по III району 120 кг / м2
• Нормативне вітрове навантаження 50 кг / м2
• Сейсмічність відсутня
Склад грунтів в районі будівництва:
• рослинний шар -1,1-1,3 м;
• суглинок лісовидний - 4,8-6 м;
• ліс пилувато жовтий - 6,6-7,8 м;
• суглинок червоно-бурий - більше 10,0 м.
Рівень грунтових вод знаходиться на позначці 14,8 м.
Глибина промерзання грунту 0,9 м.

Состав: Планы первого и второго этажей, два фасада, разрезы по осям, разрез по стене, планы плит покрытия и перекрытия, фундаментов, стопил, кровли. Язык документа

Софт: AutoCAD 2015
