Здание прямоугольное в плане с верандой, двумя эркерами, тремя балко-нами, двухэтажное с подвалом и мансардой. Высоты основных этажей 3.15 м, подвального – 3.75 м. Размеры здания в осях 11.6х9.3 м.
Для сообщения между этажами выполнена двухмаршевая закрытая ле-стница. Здание имеет один выход наружу.
Балконы, веранда лестница, площадка на мансардном этаже оборудуются перильными ограждения.
Отделка фасада выполняется лицевым кирпичом. Оконные и дверные проемы выполняются с четвертями и уширениями по периметру. Углы здания также выполняются с уширениями.
Стены трехслойные (кирпичная несущая часть 250 и 380 мм, утеплитель 100 мм из пенополистирольных плит, лицевой кирпич 120 мм).
- Главная -
- Чертежи -
- Строительство -
- Проекты домов -
- Коттеджи и частные дома -
- Проект двухэтажного дома с подвалом, верандой и мансардой
Проект двухэтажного дома с подвалом, верандой и мансардой
0
2
176
1
1
40

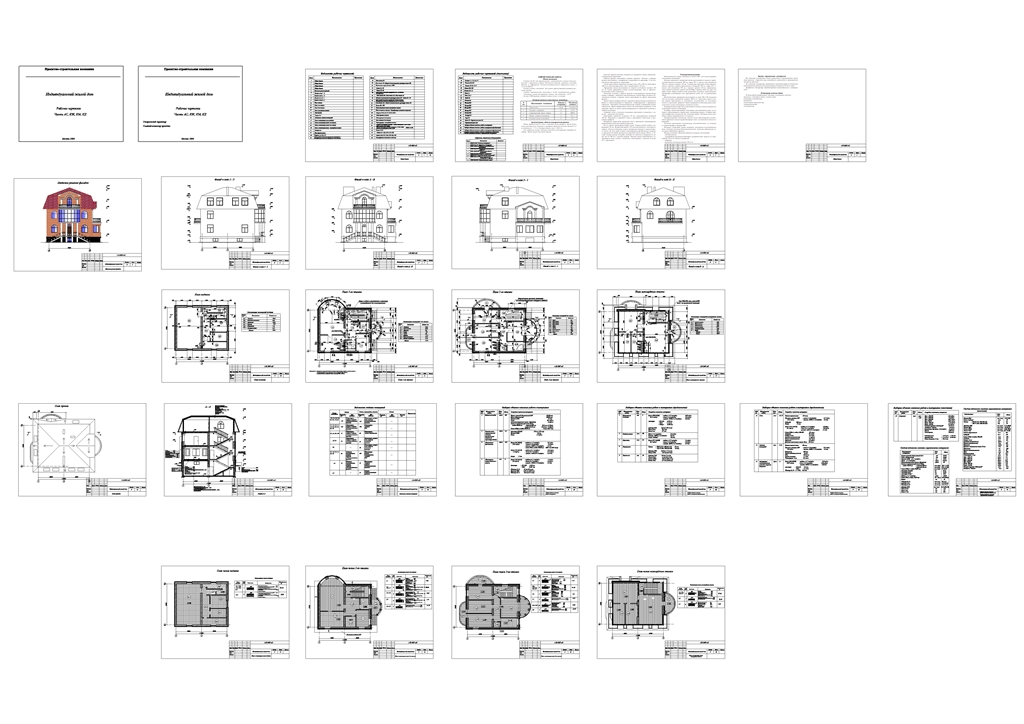

Содержимое архива
-
Коттедж
-
ЭС
-
1 этаж.dwg
-
2 этаж.dwg
-
Спецификация, Коттедж.DOC
-
подвал.dwg
-
Эл принц ВРЩ, ЩР-П,ЩР-2.dwg
-
Общие данные.doc
-
-
АС-КЖ-КМ
-
Пояснительная.doc
-
Узлы-разрезы А.dwg
-
Конструкции.dwg
-
Лестница.dwg
-
Узлы К.dwg
-
Разрезы К.dwg
-
АС.dwg
-
Детали.dwg
-
-
Инженерные системы
-
Канализация
-
Схемы.dwg
-
Изометрия.dwg
-
Рамка.dwg
-
Спецификация материалов системы канализации.doc
-
-
Водоснабжение.dwg
-
1.dwg
-
усл обозначения.dwg
-
Отопление.dwg
-
Прост схема горяч водоснабж.dwg
-
Узлы.dwg
-
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
