Малоэтажный загородный дом двухэтажный с подвалом

Колледж архитектуры и строительства №7
Малоэтажный загородный дом

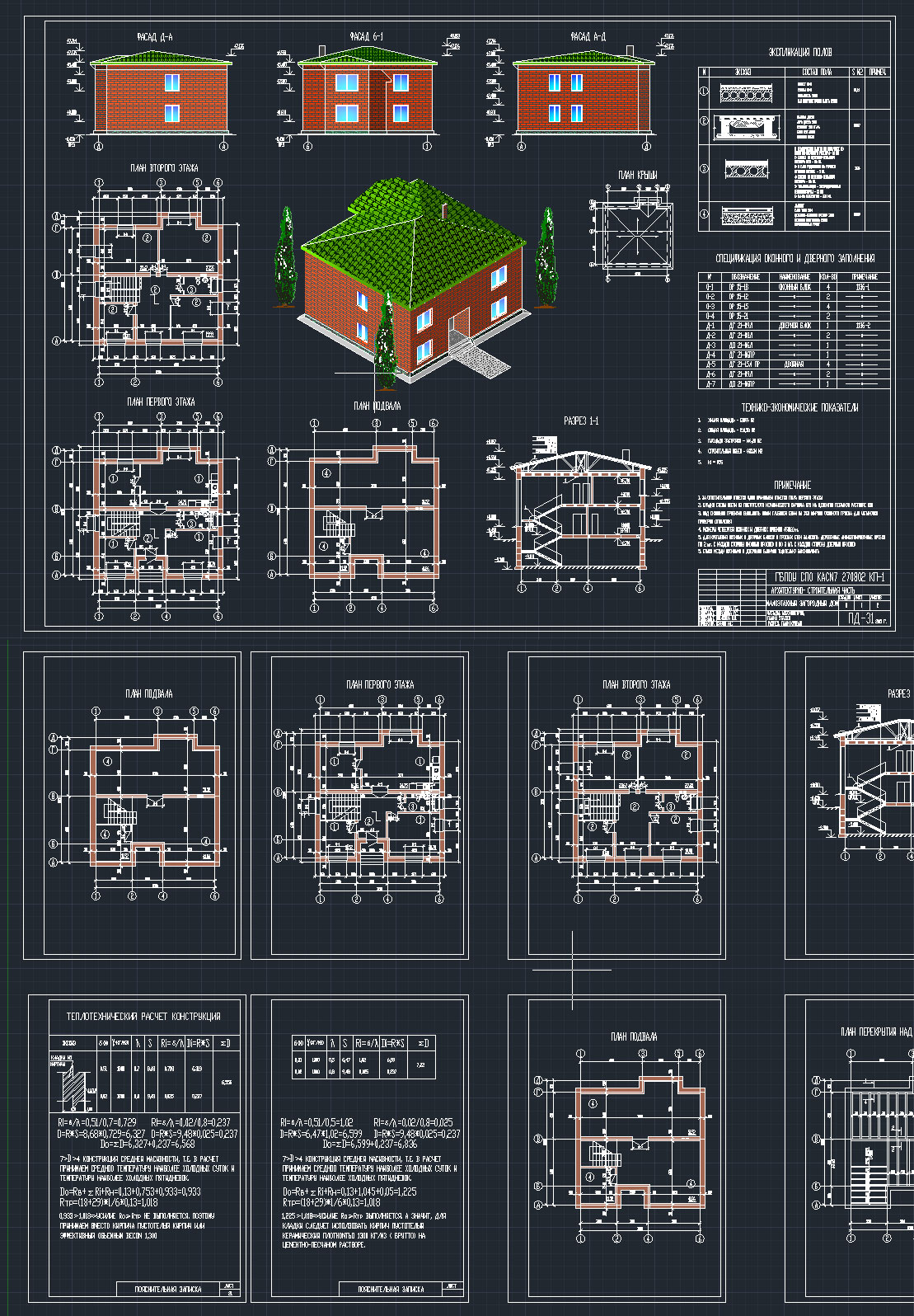

Курсовой проект. Содержит РПЗ и чертежи: фасады, аксонометрия, планы этажей, план подвала, разрез 1-1, план кровли, планы перекрытий над этажами, план стропил, план фундамента, планы перемычек, узлы, сечения, расстановка оборудования. Проектируемый малоэтажный загородный дом в плане имеет форму, близкую к квадрату с эркером и размерами в осях 12,050 Х 11,500м. Здание двухэтажное с подвалом. Высота подвала, 1-ого и 2-ого этажей составляет 3м.
Записка прямо на листах DWG.

1.1 ИСХОДНЫЕ ДАННЫЕ
Район строительства малоэтажного загородного дома - г. Клин, Московская область.
Нормативная снеговая нагрузка 1800 Н/м²
Третья климатическая зона строительства
Скоростной напор ветра составляет 270 Н/м²
Расчетная зимняя температура наружного воздуха на основании СНиП 2.01.01-82 "Строительная
климатология и геофизика":
-наиболее холодные сутки -32 С
-наиболее холодные пятидневки -26 С
-абсолютно минимальная температура -42 С
-господствующее направление ветра за июль месяц - Северо-Западное
По данным гидро-геологических исследований, проведенных методом бурения скважин, отбором образцов
грунта и их лабораторных исследований выявлено, что площадка строительства сложена следующими грунтами:
1. Почвенно-растительный слой - 0,17м;
2. Песок мелкий - 1,5м
3. Песок крупный - 2,5м.
Грунтовые воды не агрессивны к бетону нормальной плотности.
Участок, выделенный под строительство малоэтажного загородного дома, расположен свободно от
застройки.
Рельеф местности спокойный и имеет небольшой уклон в Северо-западную сторону.

1.2 ОБЬЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ

ЖИЛАЯ ПЛОЩАДЬ - 130.86 М2
ОБЩАЯ ПЛОЩАДЬ - 231,38 М2

Проектируемый малоэтажный загородный дом в плане имеет форму, близкую к квадрату с эркером и размерами в осях 12,050Х11,500м
Здание двухэтажное с подвалом
Высота подвала, 1-ого и 2-ого этажей составляет 3м.
Проектируемый жилой дом имеет 1 вход, который расположен на крыльце фасада по осям 2-4
На 1 этаже запроектированы следующие помещения: кухня (S=34.75мІ), кабинет (S=11.52мІ), гостиная
(S=51.01мІ), есть санузел(S=5,68мІ).
На 2 этаже запроектированы: четыре спальни (S=82.38мІ), есть санузел (S=5,68мІ).
В подвале также расположена зона отдыха, общая площадь которой составляет 104.90м.І В данной
зоне располагаются: бильярд, настольный теннис, спортивные тренажеры
Функционально здание делится на 2 зоны: пассивную и активную.
Помещения активной зоны расположены на первом этаже, пассивной - на втором.
Здание оборудовано следующими видами благоустройства: холодное и горячее водоснабжение,
водоотведение, газоотведение, силовое и слаботочное энергоснабжение.

Состав: ФАСАДЫ, АКСОНОМЕТРИЯ, ПЛАНЫ ЭТАЖЕЙ, РАЗРЕЗ, ПЛАН КРОВЛИ, ПЛАНЫ ПЕРЕКРЫТИЙ НАД ЭТАЖАМИ, ПЛАН СТРОПИЛ, ПЛАН ФУНДАМЕНТА, ПЛАНЫ ПЕРЕМЫЧЕК, УЗЛЫ 1,2,3; СЕЧЕНИЯ 1-1, 2-2, 4-4 Язык документа

Софт: AutoCAD 13

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Малоэтажный загородный дом двухэтажный с подвалом

Малоэтажный загородный дом.dwg
