Двухэтажный жилой дом с подвалом

ГрГУ, Инженерно-строительный факультет
Кафедра "Строительные материалы и конструкции"
Курсовой проект по дисциплине "Архитектура"
На тему: "Двухэтажный жилой дом со стенами из мелкоразмерных элементов (с подвалом)"
Гродно, 2014 год

В данной курсовой работе запроектирован двухэтажный жилой дом из мелкоразмерных элементов с подвалом.

Исходные данные:
Отдельностоящий жилой дом с неполным вторым этажом со смещением уровня пола. Количество комнат - 7. Район строительства - г. Витебск. Конструктивный элемент - бетонный камень (плотность 1000кг/м3). Утеплитель - плиты пенополиуретановые (плотностью 60 кг/м3). Перемычки брусковые. Фундамент ленточный сборный. Перекрытие по железобетонным балкам. Крыша скатная деревянная. Кровля "Катепал".

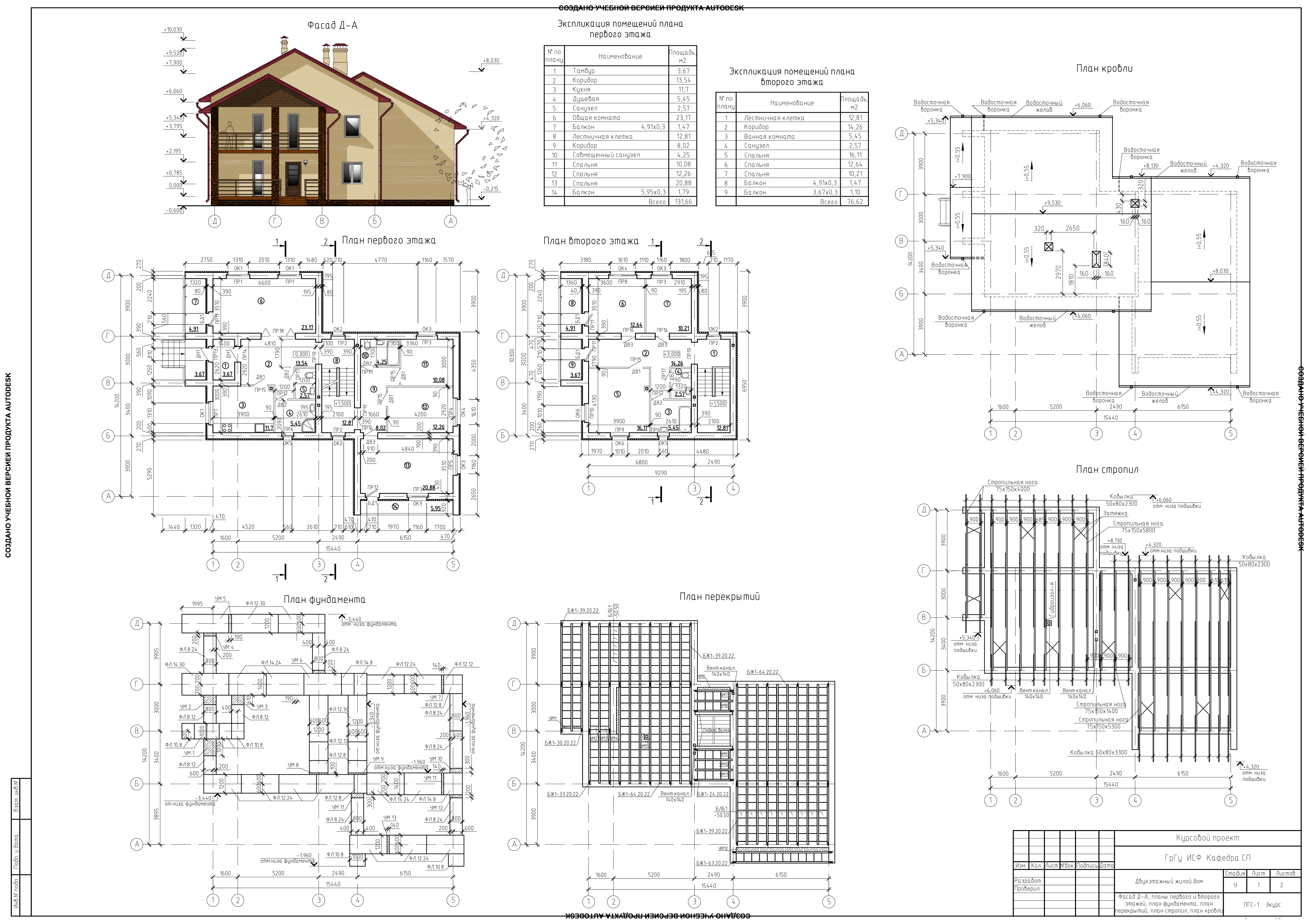

Графическая часть представлена на двух листах формата А1 и А2. Содержит: планы первого, второго этажей, планы фундаментов и перекрытий, план раскладки стропил и план кровли, 2 разреза, главный фасад, экспликации помещений первого и второго этажей.

Пояснительная записка состоит из 20 листов формата А4. Оглавление пояснительной записки:
1 Объемно-планировочное решение здания
2 Теплотехнический расчет наружной стены в зимних условиях
3 Конструктивное решение здания
4 Расчёт и графическая разбивка лестницы на плане и в разрезе
5 Расчёт размеров оконных проёмов
6 Подбор перемычек оконных проёмов
7 Расчет отметок
8 Технико-экономические показатели проектируемого здания
9 Литература
Пояснительная записка содержит рисунки, таблицы, спецификации.

Состав: Фасад Д-А, планы первого и второго этажей, план фундамента, план перекрытий, план стропил, план кровли, разрезы 1-1, 2-2, ПЗ Язык документа

Софт: AutoCAD 8

Файлы:

Каталог / Строительство / Двухэтажный жилой дом с подвалом

Пояснительная.doc
ГОТОВЫЙ.dwg
