Двухэтажное гражданское здание из мелкоразмерных элементов

Воронежский Государственный Технический Университет
Кафедра проектирования зданий и сооружений
Курсовой проект по дисциплине " Основы архитектуры и строительные конструкции"
На тему: "Двухэтажное гражданское здание из мелкоразмерных элементов"
Воронеж 2017

Проект двухэтажного дома с теплотехническим расчетом наружной стены.
Исходные данные:
Здание двухэтажное, включает 6 квартир.
В правой части здания располагаются одна одно-комнатная (20,23/43,62 м2) и одна двух-комнатная (32,36/59,07 м2) квартиры, а в левой части здания трех-комнатная квартира (47,77/75,20 м2).
В каждой из квартир есть выход на балкон.
Высота помещения - 2,70 м.
Район проектирования - Пензенская область
Фундамент ленточный из сборных фундаментных железобетонных блоков на фундаментной железобетонной подушке.
Наружные стены трехслойные (1 слой- кирпичная кладка, 2 слой - утеплитель, 3 слой - кладка из облицовочного декоративного кирпича) общей толщиной - 640 мм.
Внутренние стены кирпичный толщиной 380 мм.
Перегородки кирпичный толщиной 100 мм.
Перекрытие пола второго этажа выполнено железобетонными пустотными плитами (ПК 60.10, ПК 60.15) и несколькими монолитными участками.
Крыша -Стропильная вальмовая. Стропильные ноги - брусья сечением 140x120мм. Стропила опираются на мауэрлат сечением 140*180 мм.

Содержание
Введение
2. Конструктивное решение здания
3. Объемно-планировочное решение
4. Квартирография
5.Фундамент
6. Стены и перегородки
7. Теплотехнический расчет наружной стены
8. Перекрытия
9. Крыша
10. Лестница
11. Заполнение дверных и оконных проемов
Список используемой литературы

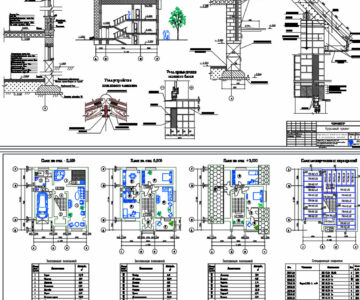

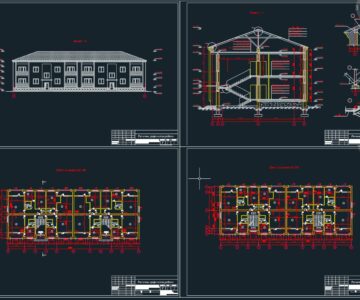

Состав: План первого этажа; План второго этажа; Разрез ро лестнице; План междуэтажного перекрытия; План крыши; План фундаментов; Конструктивный разрез по наружной стене; Главный фасад; Узел1; Узел2. Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Проекты домов / Двухэтажное гражданское здание из мелкоразмерных элементов

к\Курсовая А.dwg
к\Планшет собранный.dwg
к\пояснительная.docx
