Юго-Западный Государственный Университет
3 Объемно-планировочные и архитектурные решения

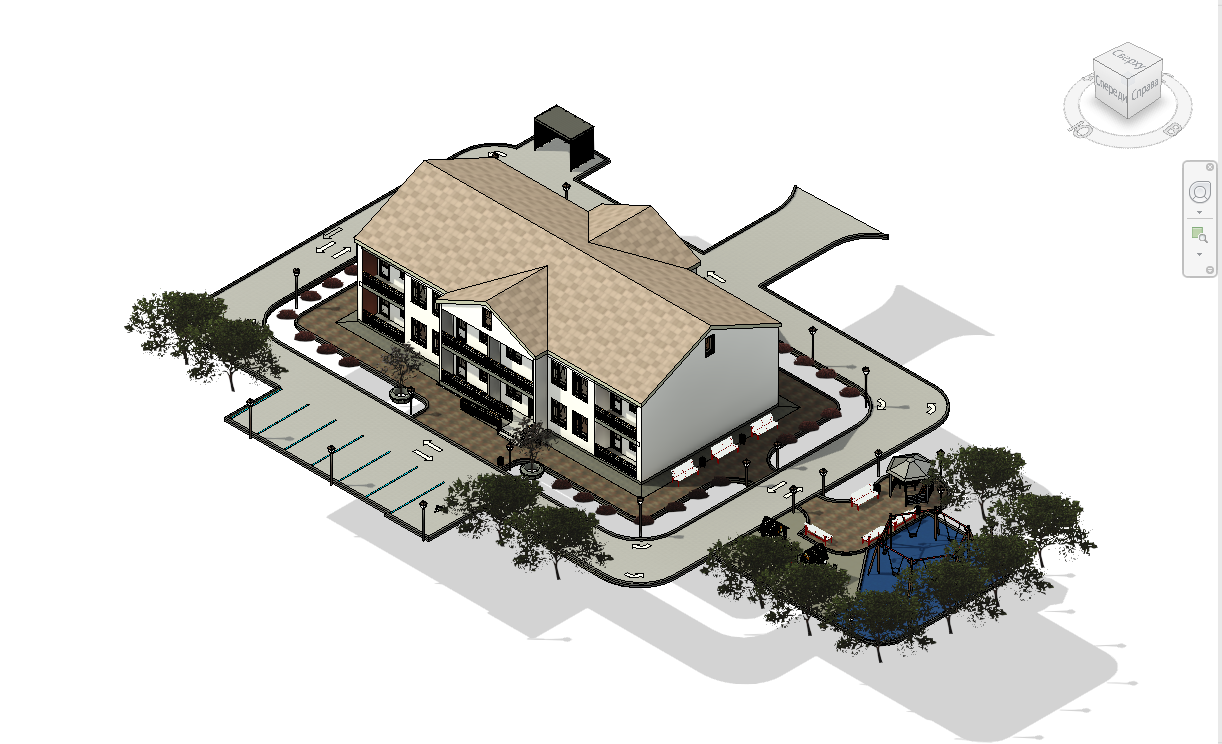

3.1 Описание и обоснование внешнего и внутреннего вида объекта капитального строительства, его пространственной, планировочной и функциональной организации
Проектом предусмотрено строительство жилого малоэтажного дома по адресу: Кировская область, р-н. Слободской, г. Слободской, ул. Никольская. Проект выполнен на основании задания на проектирование и в соответствии с нормативными требованиями.
Дом предназначен для постоянного прибывания людей.
Построение объемно-пространственной структуры проектируемого объекта выполнялось исходя из условий сложившейся площадки, границ функционально выделенного земельного участка, на основании градостроительного плана участка.
Здание имеет правильную четырехугольную конфигурацию в плане, в виде прямоугольника.
Проектируемое здание – 2-этажное. За относительную отметку 0.000 принят уровень чистого пола первого этажа.
Габаритные размеры здания в плане в осях 14,55 х 25,62 м.

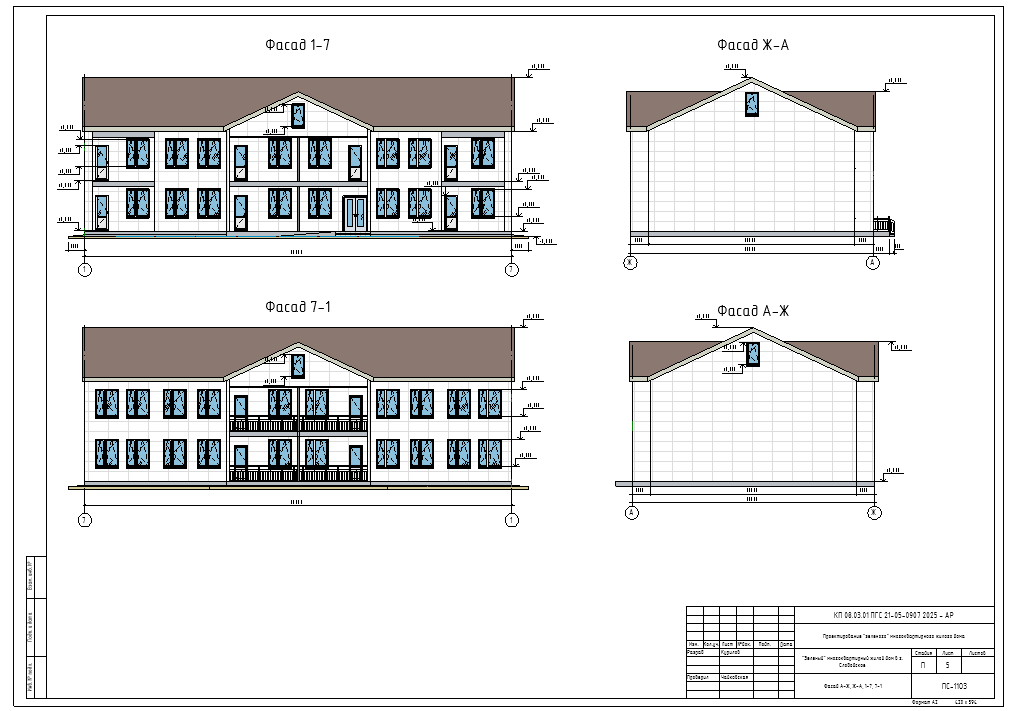

3.2 Обоснование принятых объемно-пространственных и архитектурно-художественных решений, в том числе в части соблюдения предельных параметров разрешенного строительства объекта капитального строительства

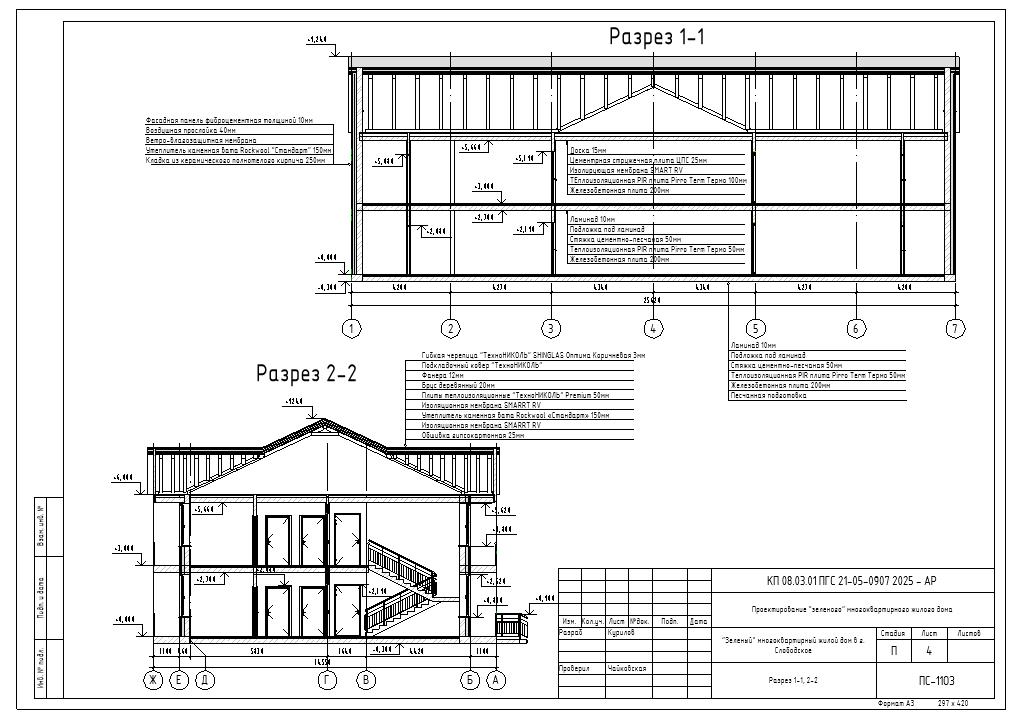

Здание жилого дома имеет в плане простую прямоугольную форму. Габаритные размеры здания в осях 1-7 составляют 25,62 м, в осях А-Ж – 14,55 м. Габаритные размеры здания (от стены до стены) составляют: 12,4 м. х 25,62 м. Максимальная отметка здания по уровню скатной кровли (в коньке) составляет: +9,24 м.
Запроектированное здание имеет 2 этажа. Высота этажа в свету составляет 2,7 м. Чердак и подвал не предусмотрены.
В запроектированном здании имеются 6 квартир
На 1 этаже размещены: тамбур, квартиры, лестничная клетка.
На 2 этаже размещены: лестничная клетка, квартиры, балкон
Содержание
Содержание 5
Введение 6
1 Общие сведения 7

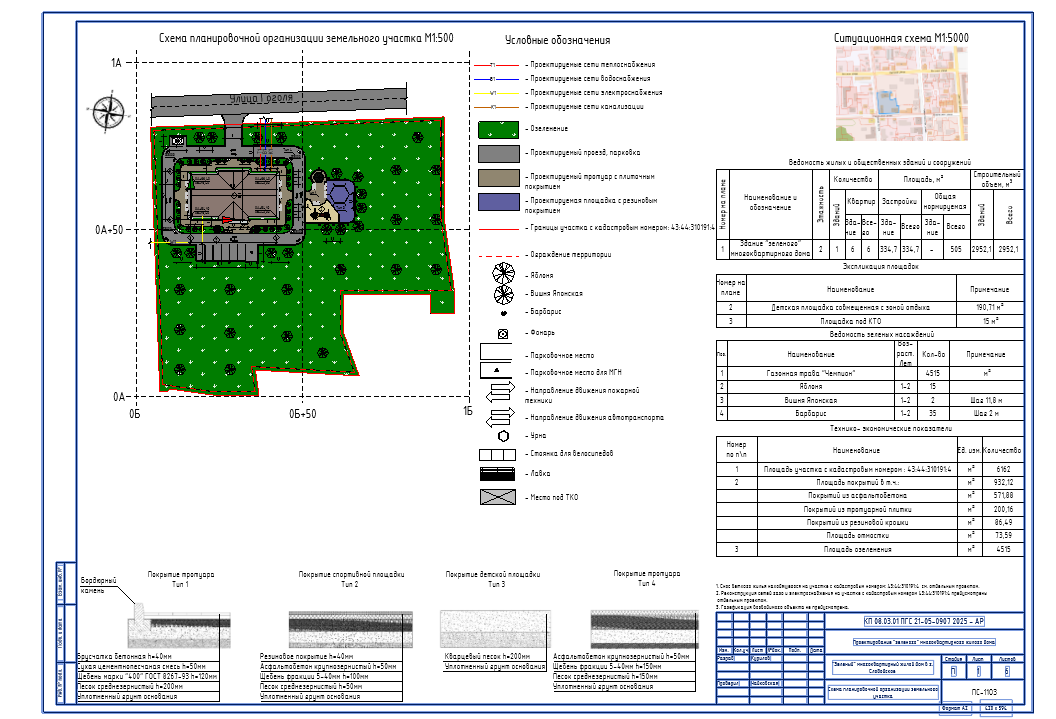

2 Схема планировочной организации земельного участка 8
3 Объемно-планировочные и архитектурные решения..... 15
Заключение 24
Список используемых источников 25
