Жилой 2-х этажный 8 квартирный дом

ГАОУ СПО Стерлитамакский колледж строительства, экономики и права.
Специальность 270802 "Строительство и эксплуатация зданий и сооружений"
Курсовой проект "жилой 8 квартирный дом"
2013г.

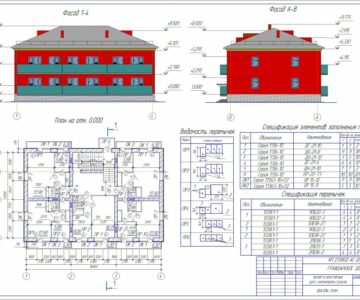

Проектируемое здание 2-х этажный жилой 8 квартирный дом имеет в плане прямоугольную форму. Габаритные размеры по координационным осям «А-Г»-12 м, по осям «1-4»-16 м. Конструктивная схема здания бескаркасная с продольными несущими стенами, количество этажей - 2, высота этажа – 2,8 м, количество лестничных клеток – 1 и выходов на крышу - 1, вид крыши - скатная.

Исходные данные
Проектируемое здание – 2-х этажный жилой 8 квартирный дом с кир-пичными стенами
Район строительства – г. Акъяр
Глубина промерзания грунта – 1,8 м СНиП климатология и геофизика
Наименование грунта в основании - суглись
Условное деление грунта – 0,22 МПа
Материал стен –Силикатный кирпич
Плотность материала стен – 1800 кг/м3
Толщина стен – 510 мм
Толщина утеплителя – 230 мм
Плотность утеплителя (плиты мягкие, полужёсткие)- 350 кг/м3
Расчетная зимняя температура наружного воздуха наиболее холодных суток обеспеченностью 0,92 – 39 0С
Расчетная зимняя температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 – 36 0С
Снеговой район - V
Нормативная снеговая нагрузка – 2,24 кПа
Ветровой район - II
Нормативная ветровая нагрузка – 0,36 кПа
Класс здания - II
Степень долговечности - II
Степень огнестойкости - II

Состав: конструктивная схема, генеральный план, разрезы, пояснительная записка Язык документа

Софт: КОМПАС 3D V13

Просмотр файлов
гражданское здание\11111\1.cdw
гражданское здание\11111\1.cdw.bak
гражданское здание\11111\разрез фундамента.cdw
гражданское здание\11111\разрез фундамента.cdw.bak
гражданское здание\11111\узлы.cdw
гражданское здание\11111\узлы.cdw.bak
гражданское здание\вся курсовая.cdw
гражданское здание\ген план.cdw
гражданское здание\гражданское здания.doc
гражданское здание\КП270103 ППР 13.cdw
гражданское здание\КП270103 ППР 13.cdw.bak
гражданское здание\кран.cdw
гражданское здание\кран.cdw.bak
гражданское здание\11111
гражданское здание
