МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«ВЯТСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
Факультет строительства и архитектуры
Кафедра архитектуры и градостроительства
Курсовой проект по дисциплине
«Архитектура промышленных зданий» на тему

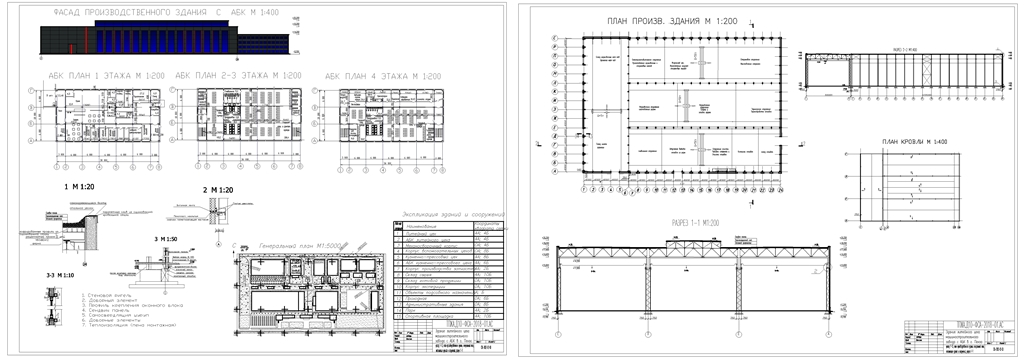

Литейный цех машиностроительного завода с административно-бытовым корпусом в г. Пенза
Киров 2018
Содержание
Введение 4-5
1 Генеральный план 4
1.1 Обоснование размещения на участке проектируемого здания, зонирование. 5-6
1.2 Подъезды и подходы к зданию 6
1.3 Благоустройство и озеленение территории 6
1.4 Технико-экономические показатели 7
2 Объёмно-планировочное решение 8
2.1 Производственный корпус 8
2.1.1 Назначение здания 8
2.1.2 Сведения о внутрицеховом транспорте 9
2.1.3 Условия эвакуации 9
2.1.4 Сообщение с АБК 9
2.1.5 Технико-экономические показатели: 9-10
2.2 Блок вспомогательных помещений 10
2.2.1 Состав и площади помещений АБК 10-11
2.2.2 Функциональная схема АБК и ГДБ 11-12
2.2.3 Условия эвакуации 12
3 Конструктивное решение 13
3.1 Производственный корпус 13
3.1.1. Выбор и обоснование конструктивной схемы здания 13
3.1.2. Основные несущие элементы каркаса 13-17
3.1.3. Обоснование привязок к координационным осям 14-18
3.1.4. Ограждающие элементы здания 18
3.1.5. Обоснование пространственной жесткости здания, 18
элементы связей 18
3.1.6. Прочие конструктивне элементы (фонари, кровля, полы, двери, ворота и другие) 19-21
3.2 Административно-бытовой корпус 20
3.2.1 Выбор и обоснование конструктивной схемы здания 20
3.2.2. Основные несущие элементы здания 20
3.2.3. Ограждающие и прочие элементы здания 22
4 Отделка 23
4.1. Отделка помещений цеха и вспомогательных помещений 23
4.2. Отделка фасадов зданий 23
5 Сведения о санитарно-техническом и инженерном оборудовании 23
5.1. Водоснабжение и канализация 24
5.2. Отопление и вентиляция 24
5.3. Прочее оборудование 24
Заключение 25
Приложение А. Теплотехнический расчет 26
Приложение Б. Библиографический список 28
Исходные данные для проектирования:
-длина здания 132 метров,
-размеры пролетов 30 метра,
-шаг средних колонн 6 метров,
-высота до низа несущих конструкций 14,4 метра,
-категория производства Б
- внутрицеховой транспорт: мостовые краны 50 тонн; подвесные краны 5 тонн; автопо-грузчики и электрокары.
- город - Пенза
- материал каркаса: металл,
- расчетная внутренняя температура 16
Исходные данные для расчета административно-бытовых помещений:
- списочная численность работающих (А): 600
- численность работающих в наиболее многочисленной смене: 40%А
- численность работающих женщин: 50%А
- количество работников управления: 10%
- количество смен: 3
