Цех с административно-бытовым корпусом

Белгород-Днестровский аграрный техникум
Кафедра архитектурных конструкций
Курсовой проект по дисциплине "Архитектурные конструкции"
На тему: ""Цех завода строительных изделий"
Белгород-Днестровский 2012

Цех заводу будівельних виробіів розроблено з допоміжним адміністративно-побутовим корпусом.
Метал, труби та інщі матеріали доставляються вантажним автотранспортом. Розвантаження ведеться автокраном. Подача матеріалу в цех здійснюється електрокаром. Для механічного розрізання листового та сортового металу застосовують листові та комбіновані ножиці типу НА-3118, НВ-5222, а для газової різки переносна машина Мікрон-2.
Механичне розрізання труб здійснюється на стенді СТД-759 і ГМ-14. Для згинання труб - станки СТД-439, УШТМ-2.
Для вальцювання та гибки листового металлу встановлені станки ЛС-6А, СТД-14, и 2220Б.
Сборка і сварка металлоконструкцій та трубных заготовок здійснюється на спеціальных стендах, полуавтоматами в середовищі захисних газів.
Фарбування і сушка виробів здійснюється в малярному відділенні на вентильо-ваній решітці.
Для виконання слюсарно-механічних та ковальсько-керамічних рабіт перед-бачуються відповідні ділянки, оснащені необхідним комплектом технологичного обладнання.
Під’ємно-транспортні операціі здійснюються підвесными кран-балками, грузо-під’ємністью 3,2-5 т., электрокарами.
На об’єкти готова продукція відправляється автотранспортом.

ЗМІСТ
Вступ
Архітектурно-конструктивний розділ
1.1 Генеральний план ділянки. ТЕП генплану
1.2 Стисла характеристика виробничого процесу
1.3 Об’ємно-планувальне вирішення будівлі ТЕП будівлі
1.4 Техніко-економічне обгрунтування вибору конструктивного вирішення будівлі
1.5 Конструктивна характеристика основних елементів будівлі
1.6 Санітарно-техничне та інженерне обладнання будівлі 8
1.7 Оздоблення будівлі
1.8 Охорона зовнішнього середовища
Додаток А
Література

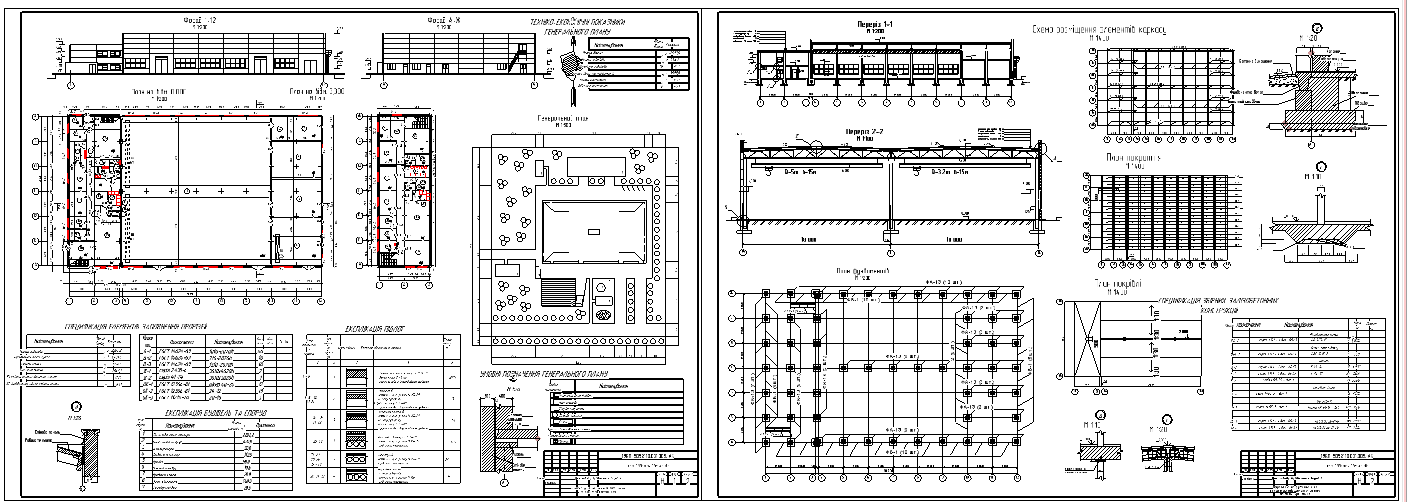

Состав: 2 листа (Фасады, планы, разрезы, планы фундаментов, перекрытия, покрытия (АК) таблицы, узлы) + ПЗ Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Цех с административно-бытовым корпусом

Цэх\1 КЗС.DWG
Цэх\КЗС.doc
Цэх
