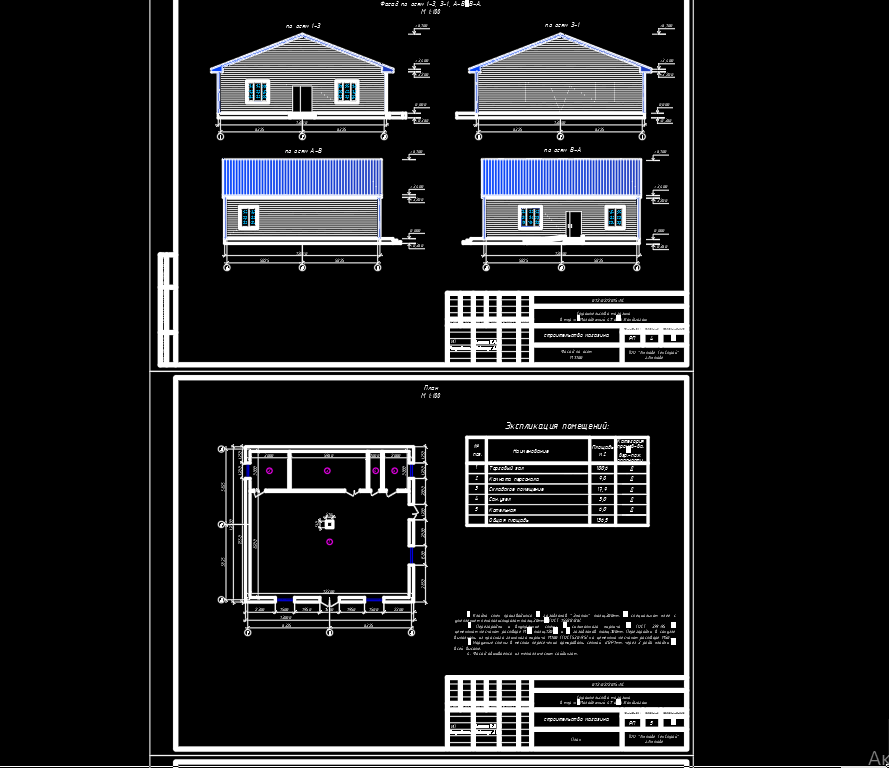

Магазин продуктовый

Фундаменты ленточные монолитные из бетона кл.В20 нормальной плотности на сульфатостойком портландцементе. Под фундамент устраивается утрамбованная щебеночная и гравийно-песчаная подготовка толщиной 200мм
Наружные стены выполняются из газоблока "Экотон" толщ.300мм. на специальном клее с утеплением пенополистиролом толщ. 30мм. (ГОСТ 15588-86).
Перегородки и внутренние стены из силикатного кирпича по ГОСТ 379-95 на цементном-песчаном растворе М50 толщ.120мм и из газоблоков толщ.100мм. Перегородки в санузле выполнять из красного глиняного кирпича М100 (ГОСТ530-95) на цементно-песчаном растворе М50
Заполнение оконных проёмов - блоки оконные из ПВХ профилей с двойным стеклопакетом (ГОСТ 30674-99).
Заполнение дверных проёмов - наружные и деревянные внутренние двери (ГОСТ 31173-2003 и ГОСТ 6629-88),
Кровля - из металлочерепицы МЧ-43 (Joker) по деревянным стропилам.
Полы - согласно экспликации полов.
Внутренняя отделка - согласно "Ведомости отделки помещений".
Наружная отделка - обшивается из металлическим сайдингом.
Цоколь облицевать декоративными фасадными камнями на высоту 360 мм от уровня земли.

Фундаменты ленточные монолитные из бетона кл.В20 нормальной плотности на сульфатостойком портландцементе. Под фундамент устраивается утрамбованная щебеночная и гравийно-песчаная подготовка толщиной 200мм
Наружные стены выполняются из газоблока "Экотон" толщ.300мм. на специальном клее с утеплением пенополистиролом толщ. 30мм. (ГОСТ 15588-86).
Перегородки и внутренние стены из силикатного кирпича по ГОСТ 379-95 на цементном-песчаном растворе М50 толщ.120мм и из газоблоков толщ.100мм. Перегородки в санузле выполнять из красного глиняного кирпича М100 (ГОСТ530-95) на цементно-песчаном растворе М50
Заполнение оконных проёмов - блоки оконные из ПВХ профилей с двойным стеклопакетом (ГОСТ 30674-99).
Заполнение дверных проёмов - наружные и деревянные внутренние двери (ГОСТ 31173-2003 и ГОСТ 6629-88),
Кровля - из металлочерепицы МЧ-43 (Joker) по деревянным стропилам.
Полы - согласно экспликации полов.
Внутренняя отделка - согласно "Ведомости отделки помещений".
Наружная отделка - обшивается из металлическим сайдингом.
Цоколь облицевать декоративными фасадными камнями на высоту 360 мм от уровня земли.

Состав: АС, ВК, ОВ, ПС, ЭО Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Магазин продуктовый

Магазин 12х14.dwg
