Рабочий проект строительство магазина в осях 7,6х9,95 м

АС часть, фундаменты ленточные монолитные из бетона кл.В20 нормальной плотности на сульфатостойком портландцементе. Под фундамент устраивается утрамбованная щебеночная и гравийно-песчаная подготовка толщиной 200мм
Наружные стены выполняются из силикатного кирпича толщ.250мм. на специальном клее с утеплением пенополистиролом толщ. 30мм. (ГОСТ 15588-86).
Перегородки и внутренние стены из силикатного кирпича по ГОСТ 379-95 на цементном-песчаном растворе М50 толщ.120мм и из газоблоков толщ.100мм. Перегородки в санузле выполнять из красного глиняного кирпича М100 (ГОСТ530-95) на цементно-песчаном растворе М50
Заполнение оконных проёмов - блоки оконные из ПВХ профилей с двойным стеклопакетом (ГОСТ 30674-99).
Заполнение дверных проёмов - наружные и деревянные внутренние двери (ГОСТ 31173-2003 и ГОСТ 6629-88),
Кровля - из металлочерепицы МЧ-43 (Joker) по деревянным стропилам.
Полы - согласно экспликации полов.
Внутренняя отделка - согласно "Ведомости отделки помещений".
Наружная отделка - обшивается из металлическим сайдингом.
Цоколь облицевать декоративными фасадными камнями на высоту 300 мм от уровня земли.

Состав: (АС) архитектурно строительный часть Язык документа

Софт: AutoCAD 2007

Сайт: www

Каталог / Строительство / Рабочий проект строительство магазина в осях 7,6х9,95 м

Просмотр файлов

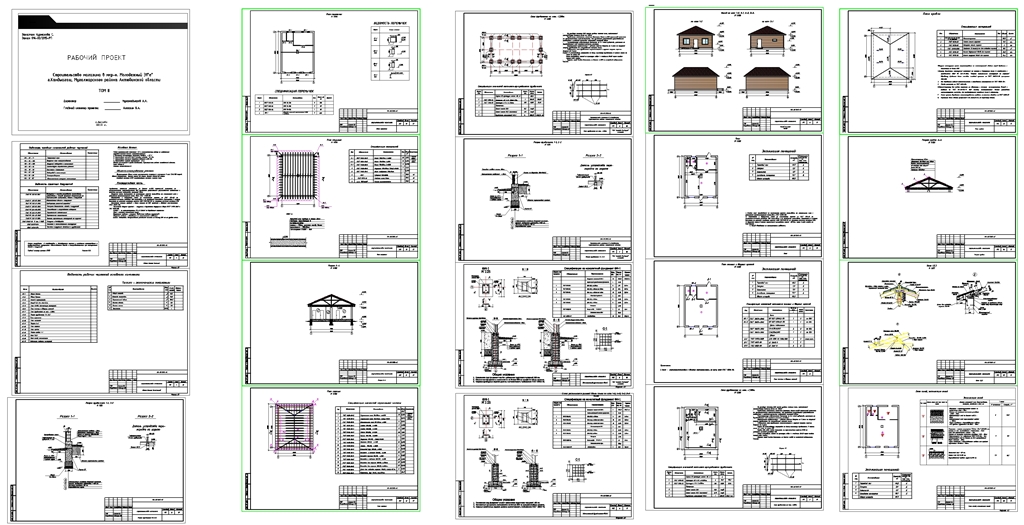

Магазин с размерами в осях 7,6х9,95 метров..dwg
