Металлическая площадка трансформаторной подстанция БКТП-10/0,4кВ

Трансформаторная подстанция - блочная-модульное здание заводского изготовления с размерами
2.40х4.20х2.3(h) м. Фундаменты здания - металлический ростверк по металлическим сваям. Сваи приняты - труба стальная, круглого сечения 219х8 по ГОСТ 10705-80. Расчетно-допустимая нагрузка на сваю 16 тн. Кровля - 2-х скатная.

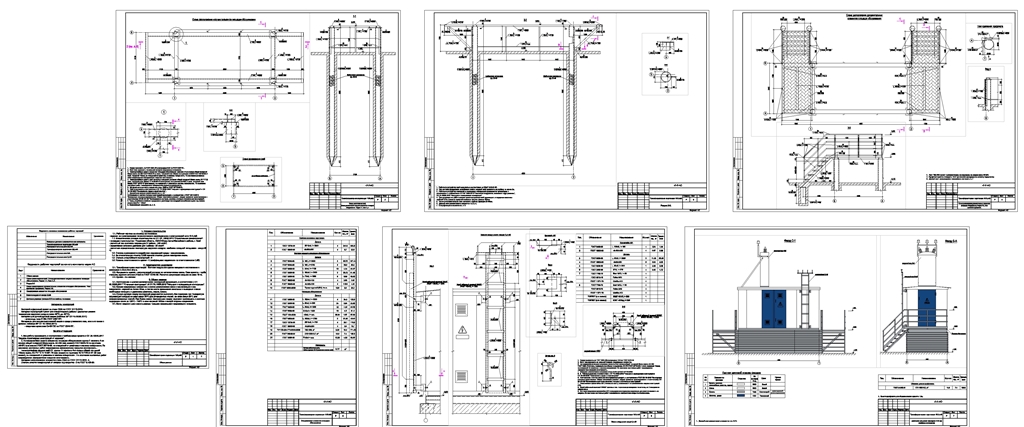

Состав: Схема расположения свай. Схема расположения несущих элементов площадки обслуживания. Разрез 1-1. Разрез 2-2. Узел 1, 2. Язык документа
