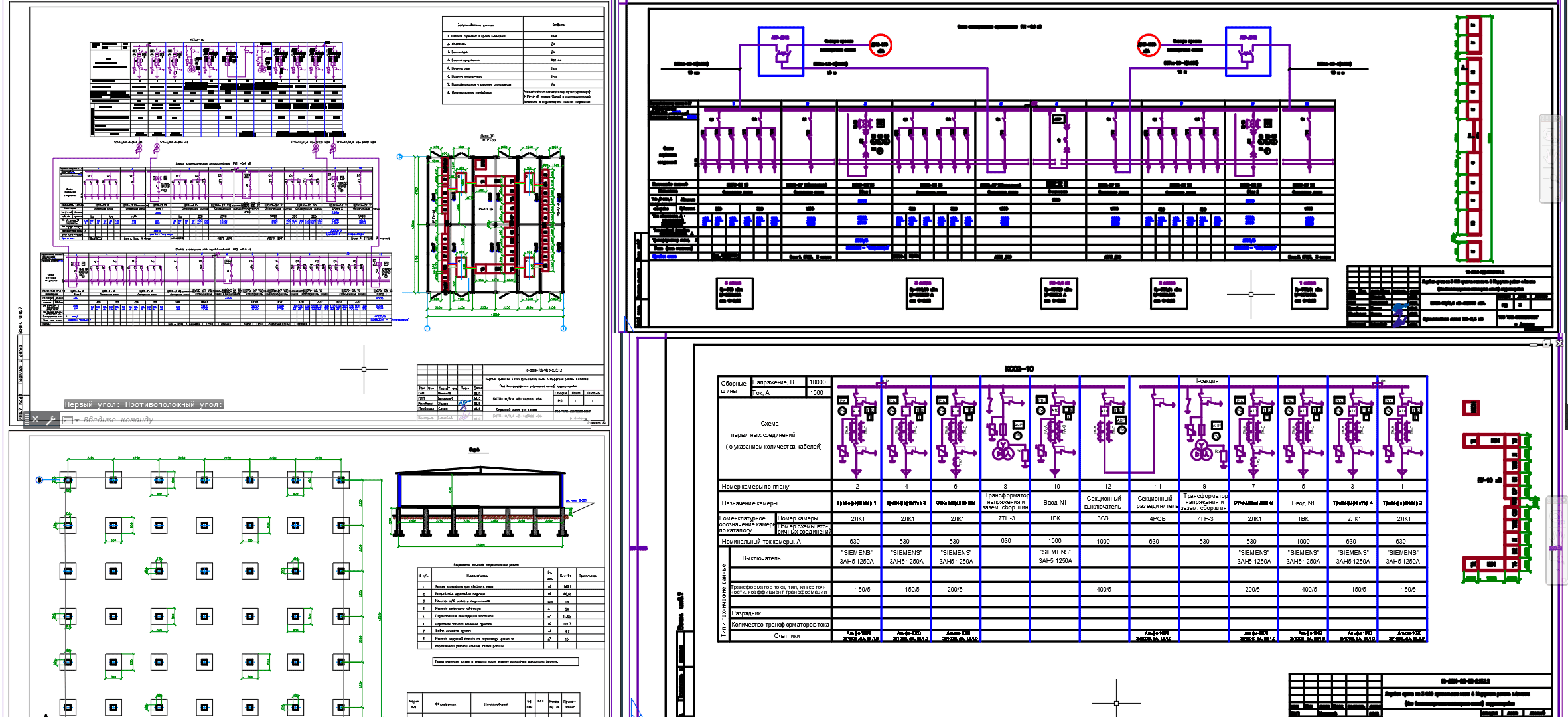

Рабочая документация БКТП-10/0,4 кВ-4х2000 кВА

Блочная комплектная трансформаторная подстанция БКТП-10/0,4 кВ-4х2000 кВА размещается в модульном здании, состоящем из 12-и блоков и рассчитана на установку 4-х трансформаторов мощностью 2000 кВА каждый, 2-х кабельных вводов 10 кВ с использованием высоковольтных камер КСО2-10.
Системы электроосвещения, отопления, вентиляции, пожарной и охранной сигнализаций выполняются заводом -изготовителем согласно опросного листа. По периметру здания от уровня земли до верха фундамента выполнено ограждение из обрамленной угловой сталью сетки-рабицы. Схема электрических соединений на напряжение 10 кВ
На напряжении 10 кВ принята одинарная секционированная на две секции система сборных шин, к которой может быть присоединено четыре силовых трансформатора мощностью по 2000 кВА. Схема электрических соединений на напряжение 0,4 кВ
На напряжении 0,4 кВ принята одинарная секционированная на две секции система сборных шин. Питание секций шин осуществляется от силовых трансформаторов, подключенных к щиту 0,4 кВ через автоматы. Соединение вводных панелей секций РУ-0,4 кВ с силовыми трансформаторами выполняется медными шинами сечением 100х10.
Учет электроэнергии. Для учета электрической энергии предусмотрена установка электронных приборов учета электроэнергии на вводных панелях щита 0,4кВ. Заземление и молниезащита Заземляющее устройство БКТП принято общим для напряжения 10 и 0,4 кВ. Сопротивление заземляющего устройства должно быть не более 4 Ом в любое время года. Заземляющие пермычки выполнить желтозеленым проводом ПВ2-25 мм². Согласно СН РК 2.04-29-2005 «Инструкции по устройству молниезащиты зданий и сооружений» БКТП относится к III категории молниезащиты. На кабельном вводе БКТП -10/0,4 кВ -2х1000 кВА предусмотрены ограничители перенапряжения нелинейные 10 кВ для защиты от атмосферных перенапряжений. Металлический корпус БКТП соединить с контуром заземления сваркой.
