3D модель Ворота цеховые

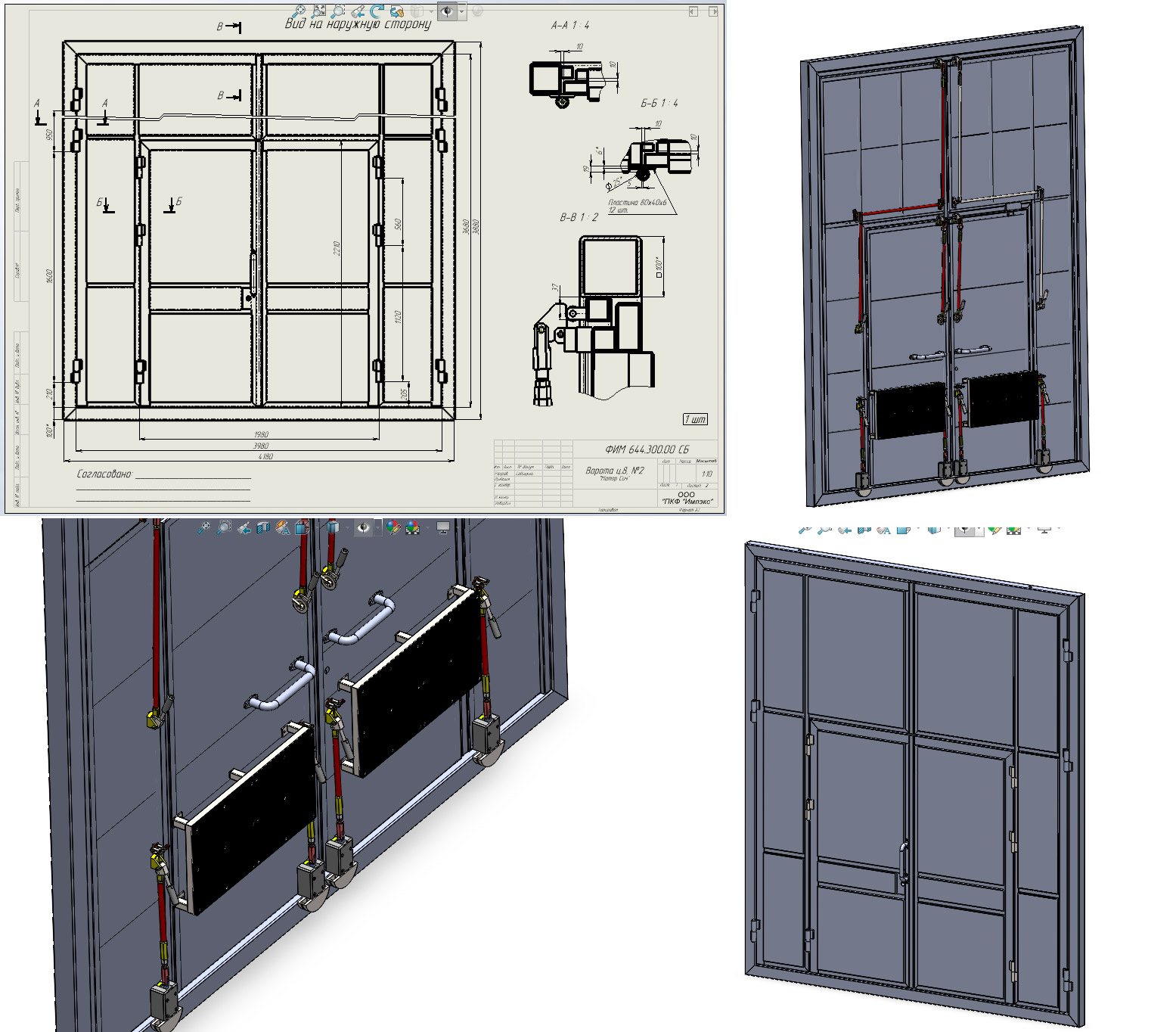

Ворота цеховые, двухстворчатые, с большим (4170х4000) и малым (2210х1980) проемом. Внутри с утеплителем, панели выполнены в виде приварных касет.

Ворота Ворота цеховые
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Автор
Iiskelo Oknelavok
Дата
24.02.2020
Язык
Русский
Состав
3d сборка
Софт
SolidWorks 2015 Как открыть?
