топ За месяцГибкие подвески газоанализаторов

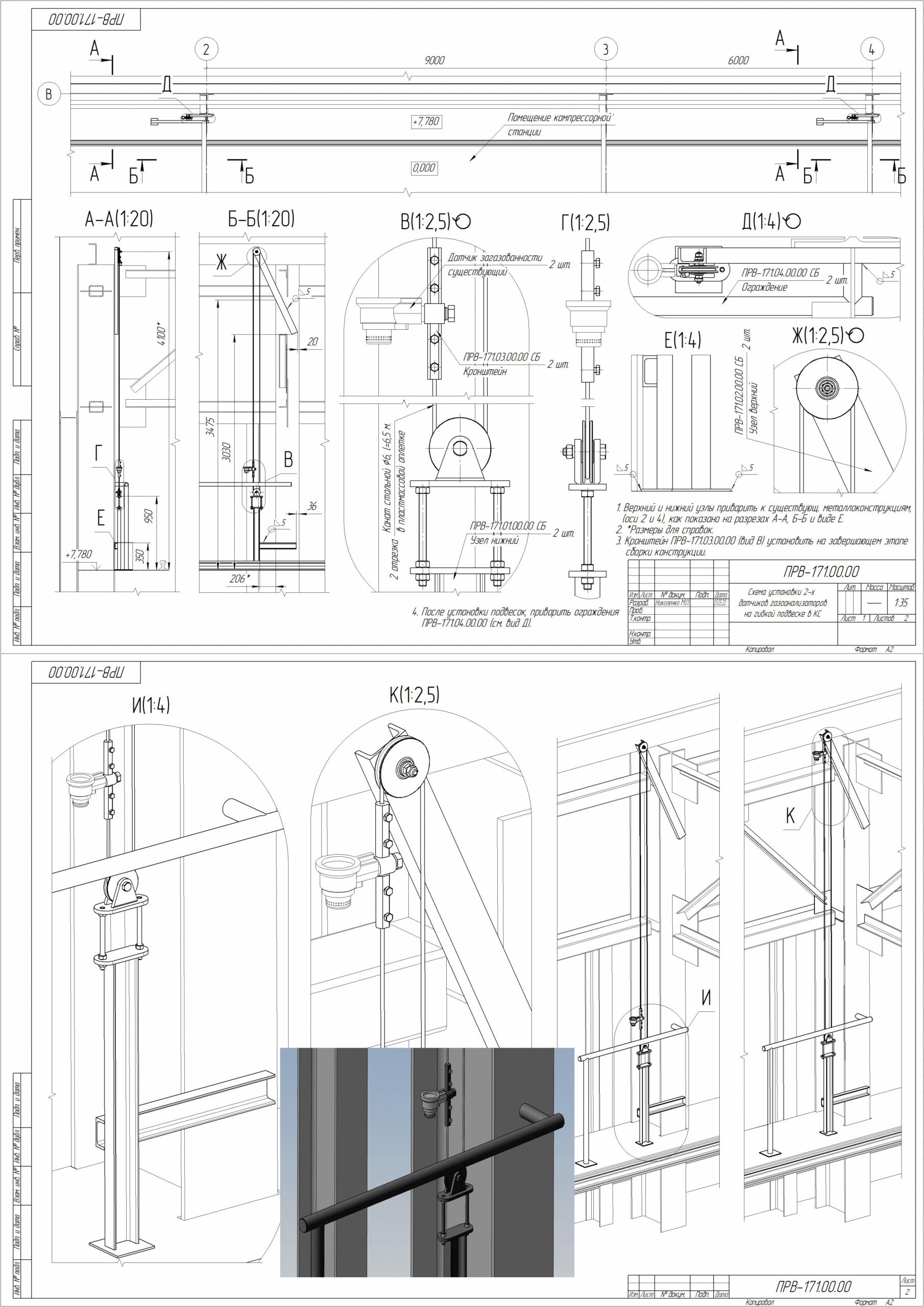

Чертежи гибких подвесок для газоанализаторов разработаны для облегчения обслуживания датчиков, находящихся в труднодоступных местах. Датчики, расположенные под самой кромкой крыши, сигнализируют о превышении концентрации газа в воздухе, поэтому расположить их пониже недопустимо. Поэтому было принято решение об установке этих датчиков, как показано на чертежах. Конструкция представляет собой швеллер 8П со шкивом, приваренный в верхней части существующего двутавра. В нижней части приваривается опора из такого же швеллера 8П, которая также имеет вращающийся шкив. Металлический канат Ø6 мм в пластиковой оплетке связывает два шкива между собой. На кронштейне, который связывает оба конца каната в кольцо крепится сам датчик. К датчику присоединяется удлиненный провод марки КУГВ 7х0,35 мм2 ТУ-16-505.856-75, который на чертежах не показан. Кроме этого, в нижней части конструкции имеется натяжное устройство, предотвращающее провисание каната. Ограждение из трубы, чертежи которого также разработаны, обеспечивают безопасность при проведении работ.
Состав: 3D сборка, сборочные чертежи, деталировка
Софт: КОМПАС-3D 13 sp1
