Садовая арка

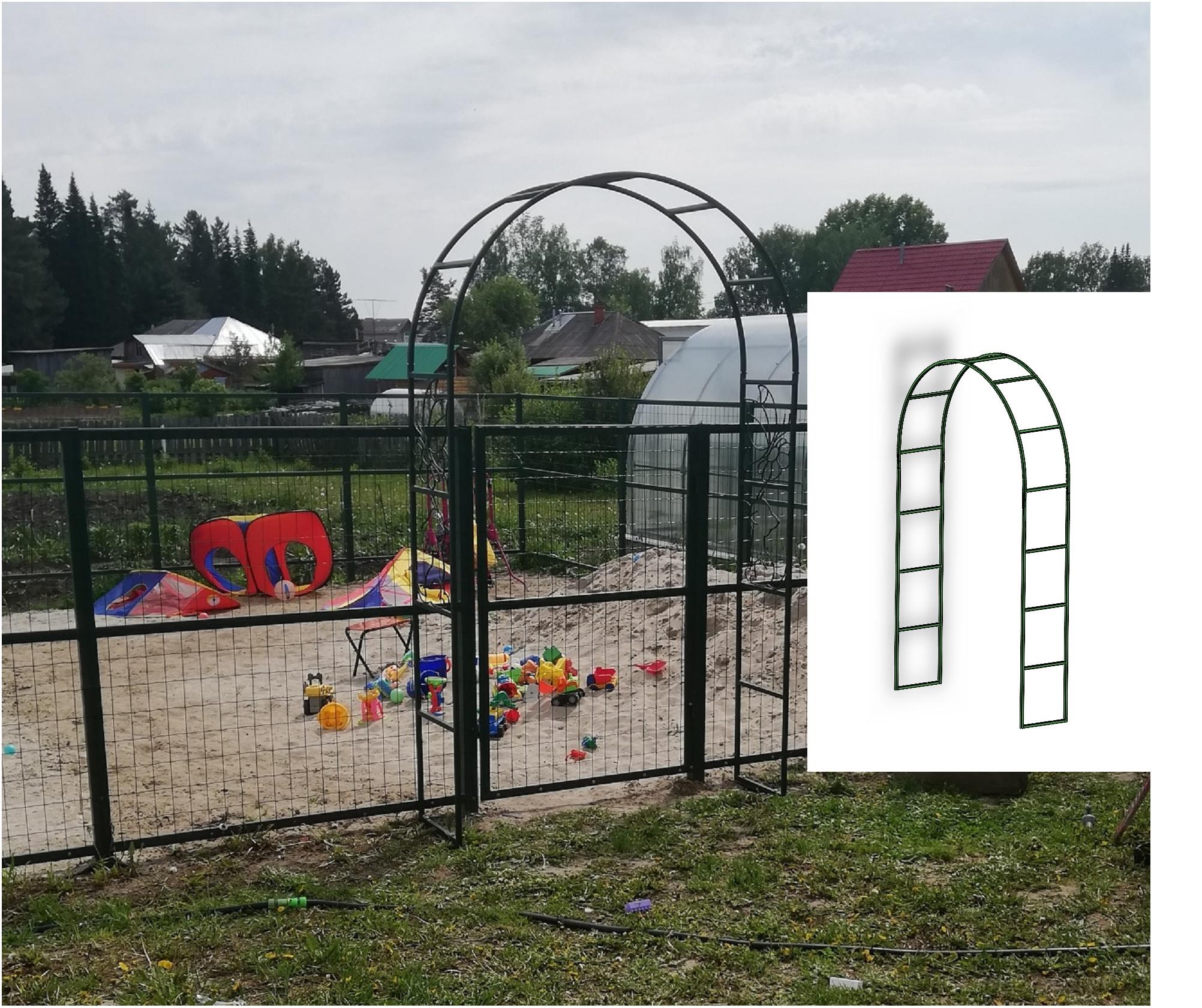

Представленная садовая арка выполнена из профильной трубы 20*20*1,5. Размеры 2500*1500*400. Конструкция разборная. Данный проект реализован и по нему изготавливаются арки.

Состав: 3D сборка, чертеж

Софт: SolidWorks 12

Файлы:
АРКА/
АРКА/УДЛИНЕННАЯ АРКА_R750_+150MM.SLDPRT
АРКА/ПОПЕРЕЧИНА_360.SLDPRT
АРКА/СБОРКА_АРКИ.SLDASM
РИСУНКИ/
РИСУНКИ/УДЛИНЕННАЯ АРКА_R750_+150MM.JPG
РИСУНКИ/АРКА_РАЗНЕС_ЧАСТИ_РАЗМЕРЫ_20_2020.JPG
РИСУНКИ/СБОРКА_РАЗНЕСЕНЫЕ_ЧАСТИ_20_2020.JPG
РИСУНКИ/СБОРКА_АРКИ_20_2020.JPG
РИСУНКИ/СБОРКА_БОКОВИНЫ.JPG
ЧЕРТЕЖИ/
ЧЕРТЕЖИ/УДЛИНЕННАЯ АРКА_R750_+150MM.SLDDRW
ЧЕРТЕЖИ/ПРОСТАВКА_В_АРКУ.SLDDRW
ЧЕРТЕЖИ/ПОПЕРЕЧИНА ДЛЯ ОСНОВАНИЯ.SLDDRW
ЧЕРТЕЖИ/СБОРКА_АРКИ.SLDDRW
ЧЕРТЕЖИ/СБОРКА_БОКОВИНЫ.SLDDRW
СБОРКА_АРКИ ВСЕЙ/
СБОРКА_АРКИ ВСЕЙ/СБОРКА_АРКИ_ОКОНЧАТЕЛЬНО.SLDASM
БОКОВИНЫ/
БОКОВИНЫ/СБОРКА_БОКОВИНЫ.SLDASM
БОКОВИНЫ/СТОЙКА_1600.SLDPRT
БОКОВИНЫ/ПОПЕРЕЧИНА_360.SLDPRT
БОКОВИНЫ/ПОПЕРЕЧИНА ДЛЯ ОСНОВАНИЯ.SLDPRT
БОКОВИНЫ/ПРОСТАВКА_В_АРКУ.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
