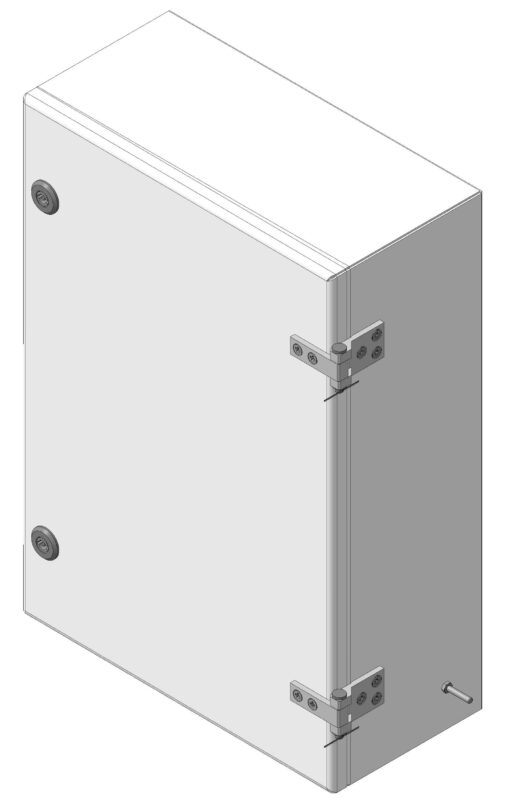

Шкаф электромонтажный

Шкаф электромонтажный для размещения пускорегулирующей аппаратуры и автоматики.
Размеры 600х420х180 S=2. Шкаф этот можно изготовить на простых гибочных станках силами ремонтно-механической службы. Модель параметрическая для изменения размеров нужно отключить сопряжения, изменить размеры, F5 (перестроить модель), включить сопряжения, F5 (перестроить модель).

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 16.0.0

Файлы:

Шкаф/Винт с потайной головкой ГОСТ Р ИСО 7046-1 - М6 x 16 - H.m3d
Шкаф/Дверь.m3d
Шкаф/Задя стенка.m3d
Шкаф/Замок/Втулка.m3d
Шкаф/Замок/Гайка.m3d
Шкаф/Замок/Ось.m3d
Шкаф/Замок/Планка.m3d
Шкаф/Замок/Сборка замок.a3d
Шкаф/Замок/Шайба 1.m3d
Шкаф/Замок/Шайба.m3d
Шкаф/Замок/Штифт.m3d
Шкаф/Корпус.a3d
Шкаф/Кронштейн.m3d
Шкаф/Крышка вверх.m3d
Шкаф/Крышка левая.m3d
Шкаф/Крышка низ.m3d
Шкаф/Крышка правая.m3d
Шкаф/Ось.m3d
Шкаф/Панель кабельных вводов.m3d
Шкаф/Панель монтажная.m3d
Шкаф/Петля.m3d
Шкаф/Петля1.m3d
Шкаф/Упор.m3d
Шкаф/Шкаф СБ.a3d
Шкаф/Шкаф СБ.jpg
Шкаф/Замок
Шкаф
